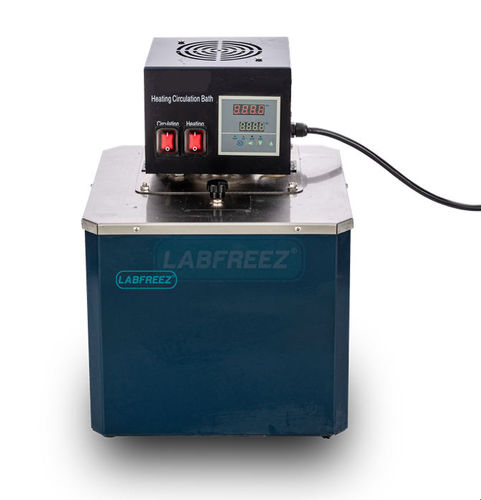

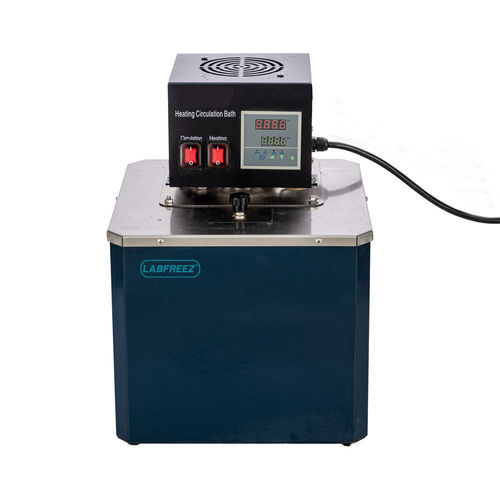

Labor-Ölbad COB series

Produktübersicht
Die beheizte Umlauf-Ölbadanlage der COB-Serie liefert eine kontrollierte, gleichmäßige und stabile Wärmequelle für Labor- und Industrieanwendungen (Erdöl, Chemie, Elektronik, physikalisch-chemische Forschung, Biotechnik, Medizin, Lebensmittelprüfung, Qualitätskontrolle, F&E und Produktion). Eignet sich als primäre oder zusätzliche Wärmequelle für konstante Temperaturprüfungen und Prozessbeheizung.

Eigenschaften

• Innenbehälter aus Edelstahl 304; Außengehäuse mit elektrostatischer Pulverbeschichtung.
• Eintauch-Heizrohre für schnelles Aufheizen, hohe thermische Effizienz und niedrigen Energieverbrauch.
• Digitaler PID-Temperaturregler mit PT100-Sensor für präzise Regelung und minimale Überschwinger.
• Integrierte hochtemperaturbeständige Magnetkreiselpumpe aus Edelstahl für leckfreie, stabile Zirkulation.
• Zirkulationskreislauf aus Edelstahl und Kupfer für Korrosionsbeständigkeit.
• Steuerung über Halbleiterrelais (SSR): kontaktloses Schalten, keine offene Flamme, lange Lebensdauer.
• Explosionsgeschützte Ausführung auf Anfrage verfügbar.

Produktaufbau
Der Innenbehälter ist integrativ aus Edelstahl 304 gefertigt, mit Wärmedämmung zwischen Innenbehälter und Außenmantel zur Maximierung der Wärmespeicherung. Die integrierte Umwälzpumpe ist so ausgelegt, dass kein Öl austritt. Temperaturmessung über PT100 mit digitaler LCD-Anzeige. Große Innenvolumina bei kompakter Stellfläche.

Hauptkonfiguration

• Innengefäß: Edelstahl 304; Außengehäuse: Kaltaufspritz-Oberfläche.
• Heizelement: Ober-/Unterwendel für gleichmäßige Erwärmung und geringe Temperaturunterschiede.
• Integrierte Umwälzpumpe mit Pumpenkopf im Inneren zur Vermeidung von Öllecks.
• Getrennte Ein/Aus-Schalter zur unabhängigen Steuerung von Heizung und Zirkulation.
• Digitale Temperaturanzeige; PT100-Sensor mit Edelstahlsonde.
• Flüssigkeitseinlass an der Oberseite zur Pegelbeobachtung.
• Sicherungsschutz.
• Auslieferung mit Silikonschläuchen; Anschlussarten modellabhängig.
• Zweck für Wasser und Öl; bei Betrieb über 99°C Hochtemperatur-Methylsilikonöl verwenden (geringere Viskosität verbessert die Zirkulation).

Spezifikationen des beheizten Umlauf-Ölbads

• Modelle: COB-5 / COB-20 / COB-50 / COB-100
• Spannung/Frequenz: 220V/50Hz (COB-5/20/50), 380V/50Hz (COB-100)
• Gesamtleistung: 2060W / 3180W / 5100W / 8250W
• Ölpumpenmotorleistung: 60W / 180W / 200W / 250W
• Heizleistung: 2000W / 3000W / 5000W / 8000W
• Durchfluss: 8 L/min (COB-5/20/50) / 12 L/min (COB-100)
• Förderhöhe: 4 m (COB-5/20/50) / 7 m (COB-100)
• Temperaturbereich: Raumtemperatur bis +250°C; Genauigkeit ±1°C
• Zirkulationsdüse und Schlauch: Φ12mm-Anschluss mit 8×12mm Silikonschlauch (3 m) für COB-5; Innenaderanschlüsse für größere Modelle.
• Beckenvolumen/Abmessungen/Ölmenge/Einfüllöffnung je Modell: ≈12L (Φ250×250H) / ≈27L (385×270×260) / ≈47L (425×410×270) / ≈65L (480×410×330); Ölmenge ≈9L / 17L / 30L / 45L.
• Nettogewicht, Verpackungsmaße und -gewichte variieren je nach Modell.

Typische Anwendung
Wird als Heiz- und Umlaufölbad für Glasreaktoren und Laborreaktionssysteme eingesetzt, die gleichmäßiges Hochtemperaturheizen und stabile Zirkulation erfordern.

Technische Daten

• Serie: COB Series
• Temperaturbereich: Raumtemperatur bis +250°C (modellabhängig)
• Temperaturregelung: Digitaler PID-Regler mit PT100-Sensor
• Innenmaterial: Edelstahl 304
• Heizart: Eintauch-Heizrohre (Ober-/Unterwendel)
• Zirkulationspumpe: Integrierte Edelstahl-Hochtemperatur-Magnetpumpe (leckfrei)
• Steuerungselektronik: Halbleiterrelais (SSR)
• Verfügbare Kapazitäten: ca. 12 / 27 / 47 / 65 L (COB-5/20/50/100)
• Leistungsbereich: ≈2,06 kW bis ≈8,25 kW je nach Modell
• Typischer Durchfluss: 8–12 L/min je nach Modell
