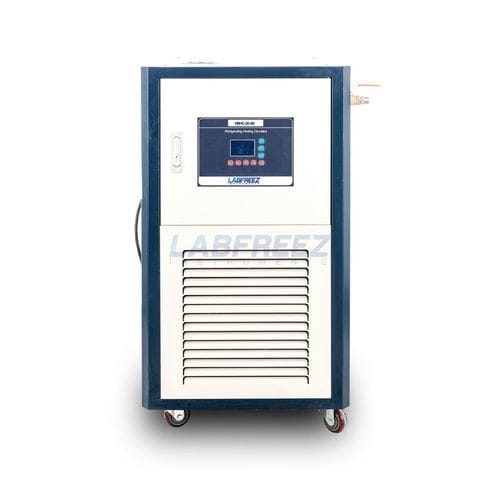

Gekühltes Umwälzthermostat HRHC-200-40

Hochtemperatur

Beschreibung
Die HRHC-Serie ist ein hermetischer Kälte-Heiz-Zirkulationskühler, der Heizung und Kühlung integriert und für die gesteuerte Temperaturerhöhung und -senkung von Mantelreaktoren und ähnlichen Prozessanlagen entwickelt wurde. Das Gerät vereint Kühlung und elektrisches Heizen in einer Einheit für präzises Temperaturmanagement in industriellen Anwendungen.

Konstruktion und Betrieb
Der gesamte Wärmeübertragungskreislauf arbeitet in einem vollständig geschlossenen Flüssigkreislauf mit einem mechanisch verbundenen, aber vom Umlauf unabhängigen Ausdehnungsgefäß. Die Temperatur des Ausdehnungsmediums bleibt ≤50°C, auch bei Hochtemperaturbetrieb. Der geschlossene Kreislauf verhindert Wasserdampfaufnahme bei niedrigen Temperaturen und beseitigt Ölnebel bei hohen Temperaturen, wodurch die Lebensdauer des Wärmeträgermediums erhöht wird. Mit geeignetem Wärmeträger kann dasselbe Gerät eine kontinuierliche Regelung von -95°C bis +350°C erreichen. Verfügbare Kälteleistungsbandbreite: 1 kW bis 100 kW.

Wesentliche Merkmale

• Integrierte Kühlung und Heizung für dynamische Regelung in einer Einheit
• Vollständig geschlossener Umlauf mit unabhängigem Ausdehnungsgefäß
• Verhindert Wasserdampfaufnahme bei niedrigen und Ölnebel bei hohen Temperaturen
• Sehr großer Temperaturregelbereich mit geeignetem Wärmeträger (-95°C bis +350°C)
• Ausgelegt für Mantelreaktoren und Prozessanlagen mit präzisen Temperaturzyklen

Technische Daten

• Modell: HRHC-200-40
• Geeignete Reaktorgröße: 200 L
• Behältervolumen: 50 L
• Temperaturbereich: -40 bis +200 °C
• Umgebungstemperatur: 5 bis 35 °C
• relative Luftfeuchte: ≤70%
• Stromversorgung: 3P 380V ±10% / 50Hz
• Gesamtleistung: 26.360 W; Heizleistung: 18.000 W
• Kompressor: hermetisch, 1 Stück, 7.360 W
• Kälteleistungen: 22.080 W @30°C; 13.248 W @10°C; 8.832 W @0°C; 2.940 W @-20°C; 368 W @-40°C
• Zirkulationspumpe: 750 W; Förderhöhe 28 m; Durchfluss 56 L/min; Druck ≤0,2 MPa
• Kältemittel: R22 (austauschbar)
• Anzeige: LCD mit Tastbedienung; Sensor: PT100; Regelgenauigkeit: ±1°C
• Bauweise: Kaltblech mit korrosionsschutzlackierung
• Außenkreis-Schnittstelle: 6-Punkt-Anschluss mit zwei 6-Punkt × 3 m Metallumlaufschläuchen
• Empfohlenes Umlaufmedium: Silikonöl Klasse A (nicht enthalten)
• Geräteabmessungen (B×T×H): 829 × 1071 × 1410 mm; Nettogewicht: 243 kg; Verpackungsmaß: 1190 × 880 × 1530 mm; Verpackungsgewicht: 310 kg
