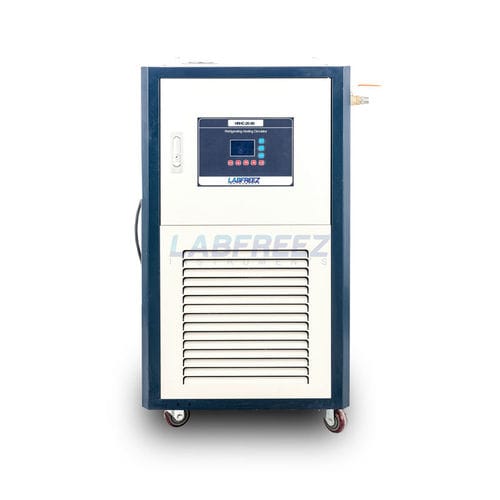

Gekühltes Umwälzthermostat HRHC series

Hochtemperatur

Anwendung
Die HRHC-Serie ist ein integrierter Kühl-/Heiz-Zirkulator zur präzisen Steuerung von Temperaturanstieg und -abfall bei Mantelreaktoren und ähnlichen Prozessgeräten. Das System arbeitet mit einem vollständig geschlossenen Flüssigkeitskreislauf und einem mechanisch verbundenen Ausdehnungsgefäß zum Schutz des Wärmeträgermediums über weite Temperaturbereiche.

Merkmale

• Integrierter Heiz-/Kühlbehälter mit großer Wärmeübertragungsfläche für schnelle Temperaturänderungen und geringeren Ölbedarf.
• Kontinuierlicher Heiz- und Kühlbetrieb; kompressorbasierte Kühlung ermöglicht schnelles Abkühlen von hohen Temperaturen.
• Geschlossener Kreislauf verhindert Feuchtigkeitsaufnahme bei niedrigen Temperaturen und Ölnebelbildung bei hohen Temperaturen, verlängert die Lebensdauer des Wärmeträgeröls.
• Mehrfache Sicherheitsfunktionen: Selbstdiagnose, Überlastschutz für den Gefrierschrank, Hochdruckschalter, Überlastrelais, thermischer Schutz und Übertemperaturschutz.
• Adaptive PID-Temperaturregelung, die Parameter auf Basis multidirektionaler Messungen (Temperatur, Änderung, Änderungsrate) anpasst.
• PT100-Korrekturfunktion für externe und interne Temperaturfühler.
• Verwendung von CFC/HCFC-freien Kältemitteln.
• Präzise Steuerung chemischer Reaktionsgeschwindigkeiten durch stabile Temperaturregelung.
• Heizleitungen aus nahtlosem 304er Edelstahl, 3,0 mm dick.
• Zuverlässige Verdichter und hochtemperaturbeständige Umwälzpumpen für stabile Leistung.
• Halbleiterrelais für leisen, funkenfreien langlebigen Betrieb.
• Anzeige von Soll- und Ist-Temperatur gleichzeitig, inklusive Übertemperatur-Alarmwert.
• Effizientes Befüllen und Entleeren des Umlaufmediums.
• Hochfördernde Pumpenauslegung und 304er Edelstahl-Geflechtschläuche für langstreckigen Mediumstransport.

Allgemeine Spezifikationen
Kühlung: hermetische Verdichter
Umwälzpumpe: geschlossen, auslaufsicher
Ein-/Ausgangsdüsen: Niedereinlass & Hoehenauslass Konfiguration
Temperaturregelung: Mikrocomputersteuerung, LCD mit adaptiver PID-Regelung
Sicherheit: Verzögerung, Leckageerkennung, Überstrom, Überhitzungsschutz
Gehäuseoberfläche: Kunststoff-Spritzbeschichtung, korrosionsbeständig

80~100L Modelle (typisch)

• Modelle: HRHC-100-20 | HRHC-100-30 | HRHC-100-40
• Geeigneter Mantelreaktor: 80–100 L
• Tankvolumen (L): 30
• Heizvolumen (L): 3
• Heiztankgröße (mm): Ø90×300 | Ø90×300 | Ø90×480
• Öltankgröße (mm): 300×300×120 | 300×300×120 | 450×150×450
• Max. Temp.-Bereich (°C): -20 ~ +200 | -30 ~ +200 | -40 ~ +200
• Leerlauf-Min-Temp. (°C): -20 | -32 | -42
• Stromversorgung: 380V±10% 50Hz (optionale Varianten)
• Heizleistung (W): 12000
• Kühlleistung (W): 15700–3690 | 15700–3690 | 10280–2565
• Temperaturregelbereich: -100°C – 400°C
• Regelgenauigkeit: ±0.1°C
• Sensor: PT100
• Medienviskosität: bis 500 C.S.T
• Umwälzpumpenleistung (W): 280; Förderhöhe: 10 m; Durchfluss: 35 L/min; Druck: 4 MPa
• Kältemittel Beispiel: R404 (CFC/HCFC-frei)
• Anzeigeauflösung: 0.1°C
• Gesamtmaße (mm): 1070×800×1430 (Beispiel)
• Gewicht (kg): 158–165

Optionen

• HRHC0001: Alternative Stromversorgungen (3P-220V, 3P-480V, 110V)
• HRHC0002: Explosionsgeschützte Ausführung
• HRHC0003: Lieferung wärmeleitfähigen Öls
• HRHC0004: Doppelte Ein-/Auslasskonfiguration

Technische Daten

• Serie: HRHC
• SKU: HRHC-Series
• Produkttyp: Kühl-/Heiz-Zirkulator hohe & niedrige Temperatur (integriert)
• Anwendung: Temperaturregelung für Mantelreaktoren und ähnliche Geräte
• Kontinuierlicher nutzbarer Bereich: systemabhängig, typ. -95°C bis +350°C
• Temperaturgenauigkeit: ±0.1°C; Sensor: PT100
• Steuerung: Mikrocomputer mit LCD und adaptiver PID-Abstimmung
• Fluidanschlüsse: 304 Edelstahl-Schläuche und Rohrleitungen; Heizrohr 304 SS nahtlos, 3.0 mm
• Pumpen/Verdichter: Industriequalität für Stabilität bei hohen Temperaturen
• Sicherheit: Selbstdiagnose, Überlastschutz, Hochdruckschalter, Übertemperaturschutz
• Optionen: Explosionsgeschützt, alternative Spannungen, Wärmeübertragungsöl, doppelte Anschlüsse
