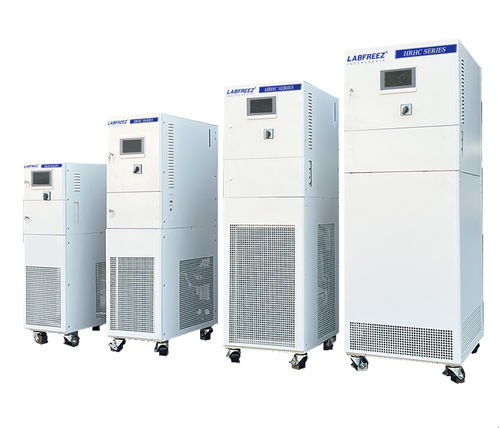

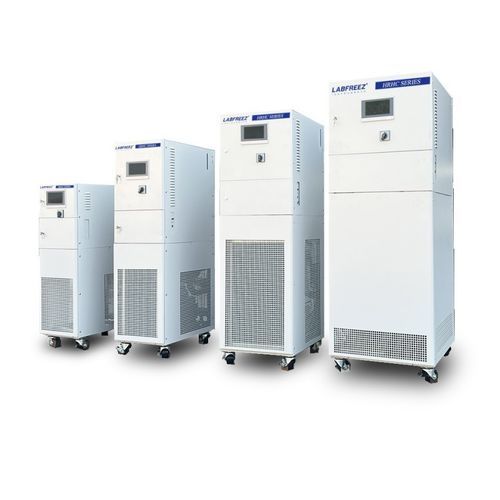

Gekühltes Umwälzthermostat HRHC series

Hochtemperatur

Anwendung: Die hermetischen Kühl‑ und Heizzirkulatoren der HRHC‑Serie sind ausgelegt für die externe Temperaturregelung von Reaktoren, Autoklaven, Pilotanlagen, Mini‑Plants, Doppelwandreaktoren, Durchflussreaktoren, Destillationssystemen, Materialprüfständen, kombinatorischer Chemie, Halbleiterprozessen und Vakuumkammern.

Hauptvorteile & Funktionen

• Hermetisches Closed‑Loop‑Kreislaufsystem zur Erhaltung des Wärmeübertragungsmediums und Verlängerung seiner Lebensdauer.
• Großer Arbeitsbereich (Beispielvarianten: von -100°C bis +350°C je nach Modell und Medium).
• Feed‑forward Dual‑Loop PID‑Regelung für präzise Steuerung von Material‑ und Manteltemperaturen.
• Hohe Prozessstabilität und Reproduzierbarkeit.
• Plattenwärmeübertrager und separater Heizungskreislauf für schnelle Be‑/Entwärmung.
• Kühlleistungen von 0,5 kW bis 500 kW (modellabhängig).
• Optionale 4", 7" oder 10" TFT‑Touchscreens mit grafischer Kurvenanzeige und Exportfunktion.
• Umfassende Alarm‑ und Sicherheitsfunktionen.

Aufbau

• Vollständig geschlossenes Flüssigkeitskreislaufsystem mit Ausdehnungsgefäß zur Minimierung des Mediumverbrauchs und der Verdampfung.
• Plattenwärmeübertrager ermöglicht schnelle Temperaturwechsel ohne Druckanstieg.
• Beispiele für durchgehende Steuerbereiche: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C (variantenabhängig).

Anzeige‑Funktionen

• Anzeige aller Prozess‑Temperaturen und Temperaturkurven mit Zoom/Export.
• Füllstand im Ausdehnungsgefäß und Statusanzeigen für Kälteanlage/Heizung/Pumpe.
• Temperaturregelmodus und Auswahl Material/Wärmeübertragungsmedium.
• Einstellbare obere/untere Temperaturgrenzen, Differenzeinstellung Mantel‑zu‑Material und Alarm bei niedrig/leer Medium.
• Kompressor manuell/auto einstellbar sowie Rezept‑/Programmverwaltung.

Regelungsprinzip

• Dual‑Loop‑Regelung: Master‑PID für das Material und Slave‑PID für Mantel/Kreislauf mit Feed‑forward‑Kompensation zur Reduzierung von Lag und Overshoot.

Hohe Reproduzierbarkeit

• Systemaufbau und Regelungsstrategie gewährleisten hohe Messwiederholbarkeit und Prozessreproduzierbarkeit für Scale‑up und Serienbetrieb.

Umwälzpumpe

• Hochtemperatur‑beständige magnetgeführte oder shield‑driven leckfreie Pumpen verfügbar für weiten Temperaturbereich, niedrige Geräuschentwicklung und reduziertes Leckagerisiko.

Elektronisches Expansionsventil

• Breitbereichige dynamische Regelung mittels elektronischem Expansionsventil (z. B. Emerson) mit feinstufiger Regelung zur Verbesserung der Kältemittelsteuerung.

Konfigurationssoftware (optional)

• PC‑Anbindung für Screenshot, Kurvenaufzeichnung und Rezeptverwaltung.
• Fernkommunikation bis 200 m; einfache Sollwerteingabe und Alarmprotokollierung.

Sicherheitsschutz

• Mehrere Schutzfunktionen: Phasenfolgeerkennung, Leckageschutz, Hoch/Niederspannungsschutz der Kälteanlage, Pumpen/Kompressor Überlast, Flüssigkeitsstand hoch/niedrig, zwei unabhängige Übertemperaturschutzschaltungen, Wasser‑Schutz und Abschaltung der Kreislaufleitung; Alarme auf Touchscreen.

Anschlussleitungen (Artikel / Temperaturbereich / Anschluss):
Fluorkautschukschlauch - -30~200°C - Φ12*16, Φ16*22, Φ20*26
Metallisolierter Rohr - -60~250°C - DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5

Daten‑schnittstellen & Software (Standard):

• Eingänge für PT100 Temperatursensoren.
• USB Datenexport.
• RS485 Schnittstelle (MODBUS RTU) und Alarmkontakt‑Ausgänge.

Wärmeübertragungsmedium

• Die Auswahl eines stabilen Wärmeübertragungsmediums ist entscheidend. LABFREEZ Wärmeübertragungsmedium ist in Gebinden 10L, 25L, 30L und 200L erhältlich.

Optional

• 4–20 mA Eingänge für Messung und Sollwert.
• Ethernet‑ oder RS232‑Schnittstellen (MODBUS) sowie PC‑Betriebssoftware.
• Externer Bedienkasten mit Touchscreen.

Gemeinsame Spezifikationen

• Regelung: Feed‑forward PID mit SPS.
• Programme: 20 Gruppen × 45 Segmente.
• Temperatursensoren: PT100 für Umlaufmedium und Material (3 Messpunkte); 4–20 mA optional.
• Bedienfeld: Farb‑TFT Touchscreen (4", 7", 10") mit Kurvenanzeige und Aufzeichnung.
• Kühlleistung: 0,5–500 kW (modellabhängig).
• Wärmeübertrager: Plattenwärmeübertrager.
• Pumpe: Magnetisch angetriebene oder shield‑driven dichtungsfreie Pumpe.
• Sicherheit: Selbstdiagnose, Überlast‑ und Thermoschutz, Hochdruckschalter.

Spezifikationen

• Marke: Labfreez Instruments
• Modell / Serie: HRHC Series
• Arbeits‑/Servicetemperatur (Beispiele): bis -100°C bis +250°C (variantenabhängig)
• Regelung: Dual‑Loop PID (Feed‑forward), SPS, Rezeptprogramme
• Schnittstellen: PT100, USB Export, RS485 (MODBUS); optional Ethernet/RS232/4–20 mA
• Display: Farb‑TFT Touchscreen (4", 7", 10")
• Umlaufpumpe: Magnetgeführte oder shield‑driven dichte Pumpe
• Kühlleistung: 0,5–500 kW (je nach Modell)
