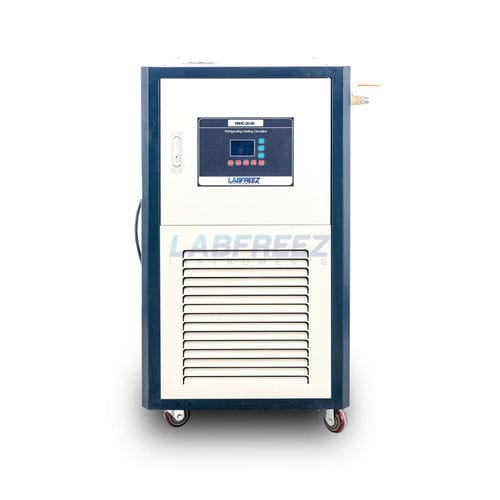

Gekühltes Umwälzthermostat HRHC series

Hochtemperatur

Übersicht
Die Heiz-Kühl-Zirkulatoren der HRHC Series sind integrierte Hoch-/Niedertemperatur-Einheiten, die für die präzise Temperaturregelung von Reaktoren und Laborprozessen ausgelegt sind. Das System verwendet ein geschlossenes Kreislauf-Wärmeübertragungsmedium mit einem isolierten Ausdehnungsgefäß, um Dampfabsorption und Ölalterung zu vermeiden und so eine kontinuierliche Regelung je nach Modell bis -80°C und bis +200°C zu ermöglichen.

Hauptmerkmale

• Integrierter Heiz- und Kühlbehälter mit großer Austauschfläche für schnelle Temperaturanstiegs- und Absenkzeiten.
• Kompressorbasierte Kühlung, die ab hohen Sollwerten betrieben werden kann, um die Kühlrate zu erhöhen und Prüfzeiten zu verkürzen.
• Geschlossener Kreislauf minimiert Ölverflüchtigung und Feuchteaufnahme, verlängert die Lebensdauer des Wärmeträgeröls.
• Mehrere Schutzfunktionen: Selbstdiagnose, Gefrierschutz bei Überlast, Hochdruckschalter, Überlastrelais und Hochtemperaturschutz.
• Adaptiver PID-Regler, der Parameter kontinuierlich anpasst, um stabile Reaktionen während Prozessen zu gewährleisten.
• Korrekturfunktion für externe und interne PT100-Sonden.
• Verwendung von CFC-/HCFC-freien Kältemitteln (R22 in den Modelltabellen angegeben, sofern zutreffend).
• Heizkreislauf aus nahtlosem 304-Edelstahl (3,0 mm) und Edelstahl-Armaturen/Schläuche für die Verbindungen.
• Leistungsrelais im Festkörperverfahren für geringe Geräuschentwicklung und lange Lebensdauer; gleichzeitig Anzeige von Soll- und Ist-Temperatur mit Alarm.

Allgemeine Spezifikationen

• Temperaturregelgenauigkeit: ±0,1°C; Auflösung 0,1°C; Sensor: PT100.
• Heizleistung: 3000 W (typisch für gelistete Modelle).
• Kühlleistung: modellabhängig (siehe Modellblöcke); Kältemittel: R22.
• Umwälzpumpe: geschlossene, undichte Pumpenkonstruktion; 100 W; Förderhöhe ≈7 m; Durchfluss ≈18–20 L/min; Nenndruck bis 4 MPa.
• Netzanschluss: 380V ±10% 50Hz.
• Konstruktion: korrosionsschutzlackiertes Gehäuse; Abmessungen und Gewicht modellabhängig.

10-L-Modelle — Kerndaten

• Modelle: HRHC-10-20, HRHC-10-35, HRHC-10-40, HRHC-10-80.
• Geeignet für Reaktorjackets: 2–10 L; Behältervolumen 6 L; Heizvolumen 2 L; Heizbehältergröße Ø90×270 mm; Öltank 250×100×250 mm.
• Modellspezifische Temperaturbereiche (°C): HRHC-10-20: -20 bis +200; HRHC-10-35: -35 bis +200; HRHC-10-40: -40 bis +200; HRHC-10-80: -80 bis +200.
• Leerlauf-Minimaltemperaturen: ca. -22°C, -32°C, -40°C, -80°C jeweils.
• Kühlleistung und Leistung variieren modellabhängig; Anzeigeauflösung 0,1°C; Zubehör enthalten: Anschluss, Handbuch, Dichtungssatz Ein-/Ausgang, 2 Edelstahlschläuche.

20-L-Modelle — Kerndaten

• Modelle: HRHC-20-20, HRHC-20-30, HRHC-20-40.
• Geeignet für Reaktorjackets: 2–20 L; Behältervolumen 6 L; Heizvolumen 2 L; gleiche Heizbehältergröße Ø90×270 mm; Öltank 250×100×250 mm.
• Modellspezifische Temperaturbereiche (°C): HRHC-20-20: -20 bis +200; HRHC-20-30: -30 bis +200; HRHC-20-40: -40 bis +200.
• Leerlauf-Minimaltemperaturen, Kühlleistung und Durchfluss variieren je nach Modell; typische Abmessungen ≈630×550×1060 mm; Gewicht 68–84 kg je nach Modell.
• Typisches Zubehör: 1 Anschluss, Bedienungsanleitung, Dichtungssatz Ein-/Ausgang, 2 Edelstahlschläuche.
