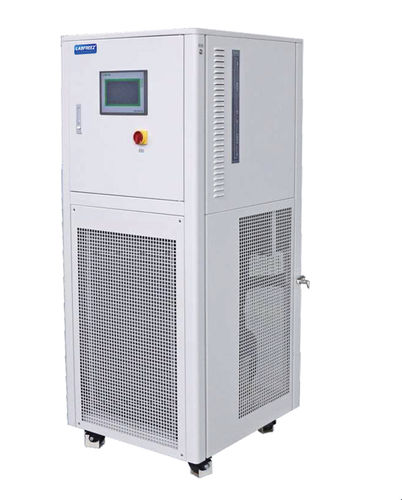

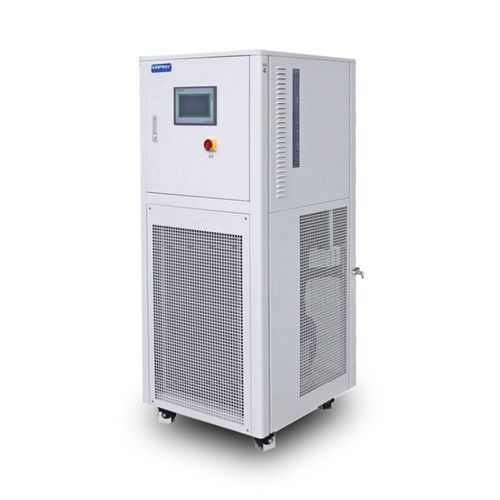

Kühler für Flüssigkeiten LRC-50 series

für KühlanlagenLaborLuftkondensation

Beschreibung
Geschlossener Umlaufkühler, konstruiert zur Verhinderung der Kontamination des Umlaufmediums und zur Verlängerung der Lebensdauer des Wärmeträgermediums. Geeignet für Laboranwendungen, Prozesskühlung und Tieftemperaturprüfungen mit stabiler Regelung bis −50°C.

Eigenschaften

• Geschlossener Kreislauf minimiert die Kontamination des Umlaufmediums und verlängert die Lebensdauer des Fluids.
• Mehrstufige Sicherheitsvorrichtungen für zuverlässigen Betrieb.
• Markenverdichter; Kaskadenkältetechnik für Tiefkühlung.
• Bedienerorientiertes Design für einfache Handhabung und Wartung.
• Effizientes Zwei-Kondensator-System.
• Computerbasierter Kaskaden-Temperaturregler mit 0,1°C Auflösung; Bereich −50°C bis 30°C; PT100-Sensor.
• Stabilität bei niedrigen Temperaturen durch optimiertes Kaltend-Design.
• Einstellbare Kompressorstopp/-start-Differenz.
• Überwachung der Umgebungstemperatur zur Verhinderung unzulässiger Temperaturerhöhung im Betrieb.
• Mehrere Alarme: Übertemperatur, Sensorfehler, Hochdruck, Verdichterüberhitzung, Flüssigkeitsstand.
• Netz-Einschaltverzögerungsschutz; dreistufige Kaskadenschütze.
• Schutzerdung aller Bauteile.
• Vollständig geschlossener Umlauf: keine Dampfbildung bei niedrigen Temperaturen und Sicherung der Reinheit des Kühlmediums; lange Lebensdauer des Wärmeträgermediums auch bei Eisbildung.
• Hochleistungsumwälzpumpe für 24/7 Dauerbetrieb.
• Plattenwärmetauscher für verbesserte Wärmeübertragungseffizienz.

Technische Parameter (Tabelle)
Modell: LRC-5018 | LRC-5040 | LRC-5062 | LRC-5090 | LRC-50A1 | LRC-50A2
Medium Temperaturbereich: -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C
Temperaturregelung: ASET Multifunktionsregler (alle Modelle)
Optionale Temp.-Regelung: Regelung der Austrittstemperatur des Wärmeträgermediums
Kommunikationsprotokoll: MODBUS RTU, RS485-Schnittstelle
Temp.-Rückmeldung: Wärmeträgermedium Temperaturrückmeldung PT100
Kühlleistung (-10°C): 1.5 kW | 3.2 kW | 4.5 kW | 6.2 kW | 8.3 kW | 12 kW
Kühlleistung (-20°C): 1.2 kW | 2.7 kW | 3.8 kW | 5.5 kW | 7 kW | 10 kW
Kühlleistung (-40°C): 0.4 kW | 0.75 kW | 1.15 kW | 1.5 kW | 2.1 kW | 3 kW
Umladepumpe (typ.): Max20L/min 0.7BAR | Max20L/min 0.7BAR | Max35L/min 1BAR | Max35L/min 1BAR | Max75L/min 1BAR | Max75L/min 1BAR
Fassungsvermögen Flüssigkeitsspeicher: 15L | 20L | 25L | 30L | 35L | 45L
Kompressor: Tecumseh | Copeland | Copeland | Copeland | Copeland | Copeland
Verdampfer: Kupferrohr (alle Modelle)
Bedienregler: 7-Zoll Farb-Touchscreen; Temperaturkurvenaufzeichnung; Export im Excel-Format
Sicherheitsvorrichtungen: Selbstdiagnose; Gefrierschrank-Überlastschutz; Hochdruckschalter; Überlastrelais; thermischer Schutz; weitere Schutzfunktionen
Kältemittel: R-404A
Anschlussgröße: DN-15 | DN20 | DN20 | DN20 | DN20 | DN-20
Produktgröße (luftgekühlt): 400×600×1050 mm | 500×680×1350 mm | 550×680×1450 mm | 550×680×1550 mm | 620×680×1650 mm | 750×750×1750 mm
Gewicht (luftgekühlt): 145 kg | 185 kg | 230 kg | 275 kg | 340 kg | 380 kg
Leistung: AC220V 50Hz 2.2kW (max) | AC380V 50Hz 3.5kW (max) | AC380V 50Hz 4.5kW (max) | AC380V 50Hz 6kW (max) | AC380V 50Hz 7kW (max) | AC380V 50Hz 9kW (max)
Material: Kaltgewalzter Stahl, lackiert (Standard)
Optionale Pumpen: 35L/min 2.5bar; 50L/min 2.5bar; 110L/min 2.5bar
Optionales Material: SUS304 Edelstahl
Option (Druck): Max. 6 bar Umwälzpumpe verfügbar
Optionale Spannung: 220V 60Hz Drehstrom; 440–480V 60Hz Drehstrom
Hinweis: Größere Speicherkapazität des Wassers kann auf Anfrage gefertigt werden.

Technische Spezifikationen

• Produkttyp: Geschlossener Umlaufkühler (LRC-50 Serie).
• Temperaturbereich: -50°C bis 30°C; Auflösung 0,1°C; PT100-Sensor.
• Regler: ASET Multifunktionsregler mit 7-Zoll Farb-Touchscreen und Temperaturkurvenaufzeichnung/-export.
• Kältetechnik: Kaskadenkühlung; Zwei-Kondensator-System; Verdampfer mit Kupferrohren.
• Kompressoren: Markenverdichter (Tecumseh oder Copeland je nach Modell).
• Umladepumpe: Mehrere Durchfluss-/Druckoptionen (typ. bis 75 L/min; optional bis 110 L/min; bis 2,5 bar); für Dauerbetrieb ausgelegt.
• Beispiele Kühlleistung: bis zu 12 kW (@ -10°C) je nach Modell; Werte für -10°C, -20°C und -40°C angegeben.
• Flüssigkeitsbevorratung: von 15 L bis 45 L je nach Modell; größere Behälter auf Anfrage.
• Kommunikation: MODBUS RTU (RS485).
• Sicherheit & Schutz: Mehrere Fehlermeldungen, Selbstdiagnose, Überlast- und Temperaturschutz, Hochdruckschalter, Einschaltverzögerungsschutz, Erdung aller Teile.
• Kältemittel: R-404A.
• Bauweise: Kaltgewalzter Stahl lackiert standard; SUS304 optional.
• Anschlussgrößen und Abmessungen: DN15–DN20 Anschlüsse; Abmessungen und Gewichte variieren je Modell (siehe Tabelle).
• Stromversorgungsoptionen: Standard AC220V 50Hz oder AC380V 50Hz; optionale 60Hz Drehstromtypen.
