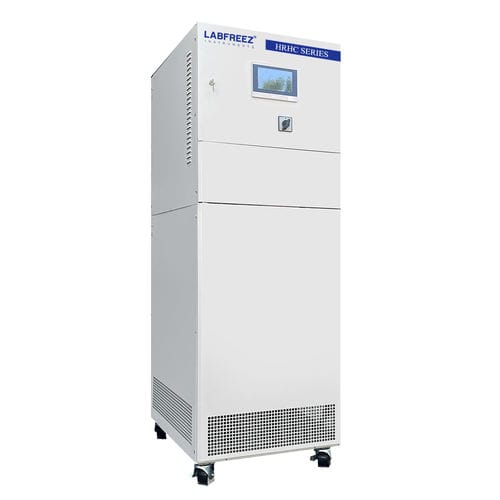

Gekühltes Umwälzthermostat HRHC-425W-2T N

Hochtemperatur

Product
Hermetischer Kälte- und Heizkreislauf (HRHC-Serie) mit dynamischer Temperaturregelung zur präzisen Steuerung von Material- und Umlaufflüssigkeitstemperaturen.

Application
Ausgelegt für die Anbindung an Reaktoren, Autoklaven, Pilot- und Kleinanlagen, Doppelwand- und Durchflussreaktoren, Destillationsanlagen, Materialprüfstände, kombinatorische Chemie, Halbleiterprozesse und Vakuumkammern.

Advantages & Functions

• Vollständig hermetisches Umlaufsystem minimiert Kontamination und verlängert die Lebensdauer des Wärmeträgerfluids.
• Breite Arbeitstemperaturbereiche je nach Modell/Konfiguration verfügbar (Beispiele: potenziell -100°C bis +350°C).
• Intelligente Feedforward-PID-Regelung für hohe Stabilität und Reproduzierbarkeit.
• Plattenwärmeübertrager und optimierte Heizstrecke verbessern Heiz-/Kühlgeschwindigkeit.
• Kühlleistungsbereich von Bruchteilen kW bis zu mehreren hundert kW je nach Modell (ca. 0,5–500 kW).
• Optionale TFT-Touchdisplays (4", 7", 10") mit grafischer Darstellung und Export.
• Umfassende Warn- und Sicherheitsfunktionen; schnelle Abkühlung von hohen Temperaturen.
• Optionale Fernüberwachung über PC-Schnittstelle (bis ~200 m mit geeigneter Konfiguration).
• Kompakte Stellfläche im Verhältnis zur Leistung.

Structure design
Geschlossener Flüssigkeitskreislauf mit Ausdehnungsgefäß; hocheffizienter Plattenwärmeübertrager reduziert das erforderliche Volumen des Wärmeträgerfluids und ermöglicht schnelle Temperaturwechsel. Das Ausdehnungsgefäß ist temperaturbegrenzt, sodass nur dessen Medium mit Luft in Kontakt kommt, wodurch Verdunstung und Risiken reduziert werden. Viele kontinuierliche Regelbereiche sind möglich, ohne das Wärmeübertragungsmedium zu wechseln oder den Systemdruck zu erhöhen (Beispiele: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C je nach Konfiguration).

Key structural advantages

• Nur das Medium im Ausdehnungsgefäß kommt mit Luft in Kontakt (Gefäßtemperatur begrenzt, typ. ≤ ~60°C), wodurch Verdunstungsrisiko sinkt.
• Keine Verdampfung des Wärmeträgerfluids bei hohen Temperaturen.
• Weniger häufige Wechsel des Fluids über große Temperaturbereiche erforderlich.

Display function

• Zeigt alle Prozessregeltemperaturen an.
• Anzeige des Füllstands im Ausdehnungsgefäß sowie Betriebszustand von Kältesystem, Heizung und Umwälzpumpe.
• Wählbare Regelmodi für Material und Wärmeträgermedium; obere/untere Grenzwerte und Mantel-/Materialdifferenz einstellbar.
• Alarm bei leerem Flüssigkeitsstand sowie manuelle/automatische Kompressorbetriebsarten.
• Temperaturkurvenanzeige mit Zoom- und Exportfunktion; Rezept-/Programmwahl und Alarmprotokoll.

Principle of process control
Dual-PID-Schleifenarchitektur (Hauptschleife + Sekundärschleife) mit Feedforward. Die Hauptschleifen-Ausgangssignale zusammen mit dem Feedforward setzen die Sollwerte der Sekundärschleife, um Gradienten eng zu regeln und Überschwingen sowie Verzögerungen zu minimieren.

Circulation pump
Hochtemperaturbeständige Magnetantriebs- oder wellengeschützte leckfreie Pumpen reduzieren Leckagerisiko, arbeiten geräuscharm und liefern Durchflüsse, die für Prozessumwälzungen geeignet sind.

Electronic expansion valve
Breitbereichige dynamische Regelung des Kältemittels erfolgt über elektronische Expansionsventile (Beispielhersteller: Emerson) mit Schrittmotorsteuerung für feine Einstellung der Kältemittelmenge und höhere Regelgenauigkeit.

Configuration software (optional)

• PC-Anbindung für Installation, Echtzeit-Anzeige und Aufzeichnung.
• Kommunikationsreichweite bis ~200 m mit geeigneter Schnittstelle.
• Ermöglicht Temperaturprogrammierung, Kurvenaufzeichnung, Programmauswahl und Alarmprotokollierung.

Safety protection
Mehrfache Schutzfunktionen: Selbstdiagnose, Kompressor Hoch-/Niederspannungsschutz, Überlastschutz für Pumpe/Kompressor, Hoch-/Niedrig-Flüssigkeitsstandalarm, unabhängige Übertemperaturschutzfunktionen, Phasenschutz und Abschaltung der Umlaufleitung.

Connecting pipe
Typische Anschlüsse und Temperaturbereiche:

• Fluorkautschukschlauch: -30°C bis 200°C — Größen Φ12*16, Φ16*22, Φ20*26.
• Metallisch isolierte Leitung: -60°C bis 250°C — Größen DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5.

Data interface & software (standard)

• PT100-Eingänge für Temperaturfühler.
• USB-Datenausgang.
• RS485-Schnittstelle (MODBUS RTU) verfügbar; Alarmkontakt-Ausgang.

Heat conduction medium
Die Auswahl hängt von der Betriebstemperatur ab, um stabilen Betrieb zu gewährleisten. Übliche Gebindegrößen des Herstellers: 10 L, 25 L, 30 L, 200 L.

Optional

• 4–20 mA Temperatureingang.
• 4–20 mA Temperatur-Sollwerteingang.
• Ethernet-Schnittstelle, RS232 (MODBUS) Schnittstelle.
• PC-Bediensoftware (erfordert Ethernet) und externes Bediengehäuse mit Touch-Display.

Common specifications

• Regelmodus: Feedforward PID, SPS-Steuerung.
• Temperaturregelung: unabhängige Steuerung und Sollwerte für Material und Umlaufflüssigkeit.
• Programmkapazität: bis zu 20 Programme, bis zu 45 Segmente pro Programm.
• Protokoll: MODBUS RTU via RS485.
• Sensoren: PT100 für Umlaufmedium und Material (standardmäßig 3 Messpunkte); 4–20 mA optional.
• Bedienfeld: 7" Farb-Touchscreen mit Kurvenanzeige und Aufzeichnung (andere Größen optional).
• Schutzeinrichtungen: Selbstdiagnose, Überlastschutz, Hochdruckschalter, Überlastrelais, thermische Schutzvorrichtungen.
• Geschlossenes Kreislaufdesign zur Vermeidung von Ölnebel bei hohen Temperaturen und Feuchteintritt bei niedrigen Temperaturen; einige Modelle unterstützen automatische Nachfüllung des Wärmeträgerfluids.

Laboratory example specifications
Labor-Beispiel mittlerer Temperaturbereich: -40°C bis +200°C; Regelung = Feedforward PID mit SPS; Genauigkeit der Wärmeträgermittelregelung typ. ±0.5°C; Materialtemperaturgenauigkeit typ. ±1°C; Heizleistungen Beispiel: 2.5 kW bis 10 kW; Kühlleistung sowie Durchfluss/Druck variieren je nach Modell und Temperatur.

Industrial example specifications
Industrielle Modellbeispiele: HRHC-4A25W, HRHC-4A38W, HRHC-4A60W, HRHC-4A95W, HRHC-4A130W. Typischer Bereich: -45°C bis +250°C; Regelgenauigkeit ~±1°C; Heizleistungen von einigen zehn bis mehreren hundert kW bei größeren Modellen; Wasser- oder luftgekühlte Optionen; Gehäusematerial häufig Edelstahl (SUS304).

Notes
Technische Beschreibung der Merkmale und Konfigurationen der HRHC-Serie. Keine kommerziellen Kontaktdaten oder externen URLs sind enthalten.
