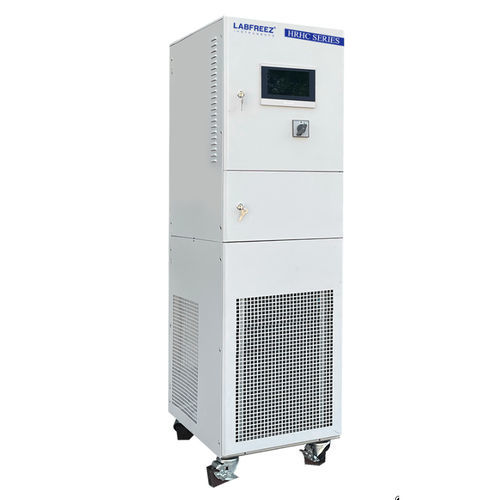

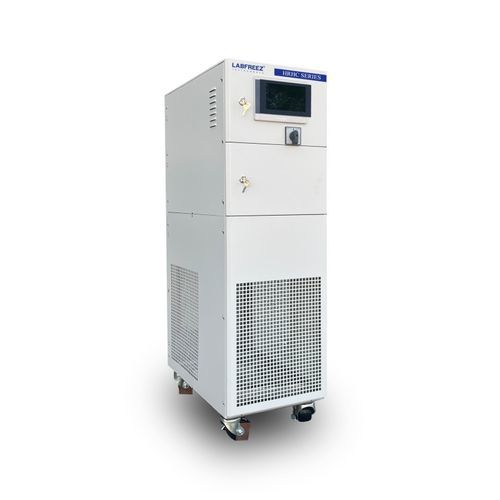

Gekühltes Umwälzthermostat HRHC-625W

Hochtemperatur

Produktübersicht
Die HRHC-Serie hermetischer Kälte- und Heiz-Zirkulatoren bietet gekapselte Flüssigkeitsumlaufkreise für die dynamische Temperaturregelung von Proben und Prozessanlagen über einen breiten Arbeitsbereich (typische Konfigurationen -60°C bis +250°C). Das System ist für präzise und reproduzierbare Temperaturregelung in Labor- und Pilotanwendungen ausgelegt.

Anwendungsgebiete
HRHC-Geräte lassen sich an Mantelreaktoren, Glasreaktoren, Autoklaven, Pilotanlagen, Mini-Plant-Systeme, Scale-up-Versuche, Doppelwandreaktoren, fortschrittliche Durchflussreaktoren, Destillations- und Vakuumsysteme, Materialprüfstände und Halbleiterprozesskammern anschließen.

Vorteile & Funktionen

• Hermetische Umlaufführung minimiert Kontaminationen und verlängert die Lebensdauer des Umlaufmediums.
• Breite Temperaturbereiche je nach Konfiguration (Beispiele bis -100°C bis +350°C in speziellen Konfigurationen ohne Fluidwechsel).
• Intelligente Feed-Forward-PID-Regelung für hohe Stabilität und Reproduzierbarkeit.
• Plattenwärmeübertrager und optimierte Heizleitungen für verbesserte Heiz-/Kühlraten.
• Kühlleistung skalierbar von ~0,5 kW bis mehrere hundert kW je nach Modell.
• Optionale 4", 7" oder 10" TFT-Touch-Displays.
• Umfangreiche Warn- und Sicherheitsfunktionen.
• Schnelles Abkühlen von hohen Temperaturen.
• Optionale Kommunikations-/Steuersoftware mit erweiterter Reichweite.
• Kompakte Bauform zur Integration in Labor oder Anlage.

Aufbau
Vollständig geschlossene Rohrführung mit hocheffizientem Plattenwärmeübertrager und einem druckbegrenzten Ausdehnungsgefäß zur Reduzierung von Verdunstung und Luftkontakt. Vorteile:

• Nur das Medium im Ausdehnungsgefäß kommt mit Luft in Kontakt (Gefäß temperaturbegrenzt auf ~60°C), wodurch Verdunstungsrisiko verringert wird.
• Keine Verdunstung des Wärmetransportmediums bei hohen Temperaturen.
• Kein Wechsel des Wärmeträgermediums erforderlich für kontinuierliche Regelung über breite Temperaturbereiche (Beispiele: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C je nach Konfiguration) ohne Druckanstieg.

Anzeige- / Steuerfunktionen

• Prozesstemperaturanzeige (Medium und Mantel).
• Füllstandsanzeige im Ausdehnungsgefäß.
• Statusanzeigen für Kältesystem, Heizung und Zirkulationspumpe.
• Wählbare Temperatursteuerungsmodi (Medium und Wärmeträger).
• Einstellbare obere/untere Temperaturgrenzen.
• Einstellung der Temperaturdifferenz zwischen Mantel und Reaktormedium.
• Alarm bei niedrigem Flüssigkeitsstand.
• Kompressor manuell/auto wählbar.
• Temperaturkurvenanzeige mit Zoom- und Exportfunktion.
• Rezepte/Programmierung und Alarmprotokollanzeige.

Regelprinzip
Das System verwendet eine doppelte PID-Regelschleife (Master/Slave) mit Feed-Forward zur Minimierung von Verzögerungen und Überschwingen: Master-PID-Ausgang kombiniert mit Feed-Forward erzeugt Slave-Sollwerte, wodurch genaue Gradientensteuerung und schnelle Reaktion auf Sollwertänderungen möglich werden.

Zirkulationspumpe
Hochtemperaturbeständige Magnetantriebs- oder leckfreie geschirmte Pumpen werden eingesetzt, um Leckagerisiken zu minimieren; die Modelle bieten niedrige Geräuschpegel sowie geeignete Durchfluss- und Druckbereiche für das gewählte Gerät.

Elektronisches Expansionsventil
Die dynamische Regelung des Kältekreislaufs erfolgt über ein elektronisches Expansionsventil (z. B. Emerson) zur präzisen Steuerung des Kältemittelstroms (Schrittregelung z. B. 0–750 Schritte/min), was die Regelgenauigkeit verbessert.

Konfigurationssoftware (optional)

• Optionale PC-Anbindung via Ethernet/RS232/RS485 zur Aufzeichnung und Anzeige der Reglerscreens.
• Kommunikationsreichweite bis ~200 m mit geeigneten Schnittstellen.
• Softwarefunktionen: einfache Temperatureinstellung, Echtzeit-Steueransicht, Kurvenaufzeichnung, Programmauswahl und Alarmprotokollierung.

Sicherheitsfunktionen
Umfangreiche Sicherheits- und Selbstdiagnosefunktionen: Phasenschutz, Leckageschutz, Kältemittel Hoch-/Niederdruck- und Spannungsüberwachung, Pumpenüberlastschutz, Kompressorenüberlastschutz, Hoch-/Niedrigstandsschutz, zwei unabhängige Übertemperaturschutzfunktionen, Wasser- und Strangabschlussschutz mit Alarm/Anzeige.

Anschlussleitungen (Beispiele aus der Dokumentation)
Items | Temp.-Bereich | Anschluss
Fluorkautschuk-Schlauch | -30~200°C | Φ12×16, Φ16×22, Φ20×26
Metall isolierte Leitung | -60~250°C | DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Dateninterface & Software (Standard)

• PT100 Temperaturfühler-Eingänge.
• USB Datenexport-Schnittstelle.
• RS485 Schnittstelle (MODBUS RTU).
• Alarmkontakt-Ausgang.

Wärmeübertragungsmedium
Die Auswahl des Wärmeübertragungsmediums ist entscheidend für einen stabilen Betrieb. LABFREEZ liefert Wärmeübertragungsflüssigkeiten in Gebinden (10L, 25L, 30L, 200L). Wählen Sie das Medium entsprechend der Arbeitstemperatur.

Optionale Merkmale

• 4–20 mA Temperatureingang.
• 4–20 mA Sollwert-Eingang.
• Ethernet-Schnittstelle.
• RS232-Schnittstelle (MODBUS-Protokoll).
• PC-Bediensoftware (erfordert Ethernet).
• Externes Bediengehäuse mit Touch-Display.

Technische Daten / Spezifikationen

• Steuerungsmodus: Feed-Forward PID, SPS-Steuerung.
• Temperaturregelung: Material- und Umlaufflüssigkeitstemperaturen steuer- und einstellbar.
• Programm: bis zu 20 Programme × 45 Segmente.
• Protokoll: MODBUS RTU über RS485.
• Temperatursensoren: PT100 Eingänge für Umlaufmedium und Produkt (3 Messpunkte). 4–20 mA optional.
• Bedienfeld: 7" Farb-Touchscreen mit Temperaturkurvenanzeige & Aufzeichnung (Beispiel).
• Sicherheit: Selbstdiagnose; Schutz bei Überlast von Kompressor/Pumpe; Hoch/Niederdruck- und Temperaturüberwachung.
• Geschlossener Kreislauf: Vollständig geschlossen zur Vermeidung von Ölspray oder Feuchtigkeitsaufnahme und automatischem Nachfüllverhalten bei niedrigen Temperaturen.
