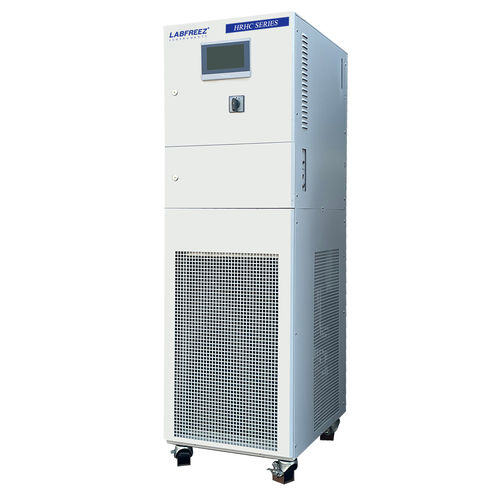

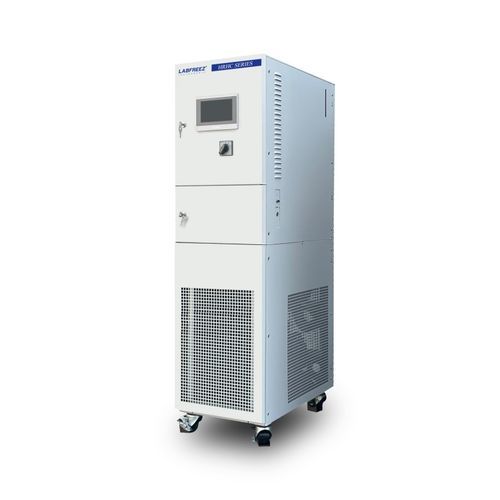

Wärmender Zirkulator HRHC-N series

beheizt

Kurzbeschreibung
Dynamischer Temperaturregelzirkulator für Prüfungen an Motoren und Batterien neuer Energieträger. Die HRHC-N Serie bietet präzise Temperatur- und Durchflussregelung für Labor- und Prüfstandsaufgaben mit lokalem und fernbedienbarem Betrieb sowie integrierten Sicherheitsschutzfunktionen.

Anwendbarer Fahrzeugtyp

• Hybrid-Elektrofahrzeug
• Reines Elektrofahrzeug
• Fahrzeug mit Wasserstoffmotor
• Brennstoffzellen-Elektrofahrzeug
• Reichweitenverlängertes Elektrofahrzeug
• Andere Fahrzeuge neuer Energie

Anwendungsfeld Automobil
Konstruiert für die präzise Temperaturregelung von Permanentmagnet-Synchronmotoren, schaltbaren Reluktanzmotoren, Asynchronmotoren und deren Steuergeräten, wie sie in der Entwicklung und Validierung von Fahrzeugen neuer Energien eingesetzt werden.

Produktvorteile

• Siemens 7-Zoll-Farb-Touchscreen mit lokalem + Fernsteuerungsmodus für flexible Bedienung.
• Automatische Lastfehler-Schutzfunktion mit Signal-Ausgängen zur Sicherung von Prüfstand und Geräten.
• Hauptkomponenten von internationalen Herstellern (Kompressor, Expansionsventil, Sensoren) für zuverlässige Leistung.
• Professionelle Gehäuseoberfläche mit Hochdruck-Elektrostatischlackierung für industrielle Umgebungen.
• Modulare Optionen: Zusatzgeräte und erweiterte Steuerfunktionen auf Anfrage verfügbar.

Technische Parameter (Tabelle)
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
Temperaturbereich
-40℃～+100℃
Temperaturregelgenauigkeit
±0.5℃
Temperaturrückführung
Pt100
Temperaturanzeige
0.01k
Durchfluss-Ausgangsregelung
3～30 L/min (HRHC-N475W); 3～40 L/min (andere Modelle)
Durchflussregelgenauigkeit
±0.3 L/min
Druckanzeige
Jeffron Drucksensor; Druck zur Anzeige auf Touchscreen
Heizleistung
7.5 kW | 10 kW | 15 kW | 25 kW
Kühlleistung (je Modell) bei verschiedenen Temperaturen
Bei 100℃: 7.5 kW | 10 kW | 15 kW | 25 kW
Bei 20℃: 7.5 kW | 10 kW | 15 kW | 25 kW
Bei 0℃: 7.5 kW | 10 kW | 15 kW | 25 kW
Bei -20℃: 4.5 kW | 6 kW | 10 kW | 16 kW
Bei -40℃: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
Kompressor
Emerson Valley Wheel / Danfoss Scroll Compressor
Expansionsventil
Emerson / Danfoss Thermal Expansion Valve
Ölabscheider
Emerson
Trocknerfilter
Emerson / Danfoss
Verdampfer
Hochleistungs-Plattenwärmeübertrager
Eingang, Anzeige
Siemens 7 Zoll Farb-Touchscreen
Sicherheitschutz
Selbstdiagnose; Gefrierschutz bei Überlast; Hochdruckschalter; Überlastrelais; thermischer Schutz; Schutz bei niedrigem Flüssigkeitsstand; Hochtemperaturschutz; Sensorschaffen-Schutz
Vollständig geschlossenes System
Das gesamte System ist vollständig geschlossen: kein Ölspray bei hoher Temperatur; niedrige Temperatur absorbiert keine Feuchtigkeit aus der Luft; Wärmeträger wird bei niedriger Temperatur automatisch nachgefüllt.
Kältemittel
R404A / R507C
Anschlussgröße
G3/4
Wasserzirkulation 25℃ (Anforderung)
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H (je nach Modell)
Wassergekühlter Kondensator
Paris / Shen's casing Wärmetauscher
Leistung (MAX)
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
Gewicht
280 kg | 320 kg | 360 kg | 620 kg
Stromversorgung
3p-380V 50Hz (Standard); optional: Drehstrom 220V 60Hz, 400V 50Hz, 440V 60Hz
Optionale Merkmale
Temperatur erweitert auf -40℃ ~ +150℃; Durchflussregelung bis 0.5 L/min; erhöhter Frostschutz-Ausgangsdruckregelung; höherpräzise Regelung von Temperatur/Durchfluss/Druck; CAN-Bus

Technische Spezifikationen

• Serie / Modell: HRHC-N Series (Beispiele: HRHC-N475W, KHRHC-N4A10W, HRHC-N4A15W, HRHC-N4A25W)
• Temperaturbereich: -40℃ bis +100℃ (Standard)
• Temperaturregelgenauigkeit: ±0.5℃
• Temperaturrückführungssensor: Pt100
• Anzeigeauflösung Temperatur: 0.01k
• Durchflussregelung: typ. 3–30 L/min (einige Modelle 3–40 L/min)
• Durchflussregelgenauigkeit: ±0.3 L/min
• Druckanzeige: Jeffron Sensor, angezeigt auf Touchscreen
• Heizleistungsoptionen: 7.5 kW, 10 kW, 15 kW, 25 kW
• Kühlleistung: siehe technischen Parameter oben
• Kompressor: Emerson Valley Wheel oder Danfoss Scroll
• Expansionsventil: Emerson oder Danfoss
• Verdampfertyp: Hochleistungs-Plattenwärmeübertrager
• Benutzeroberfläche: Siemens 7 Zoll Farb-Touchscreen (unterstützt lokal + Fernsteuerung)
• Sicherheitsfunktionen: Selbstdiagnose, Überlast- und Hoch-/Tiefschutz, Sensorfehler-Schutz
• System: vollständig geschlossenes Kältekreislauf-System (verhindert Ölspray und Feuchtigkeitsaufnahme)
• Kältemittel: R404A / R507C
• Anschluss: G3/4
• Wasserzirkulationsanforderung (25℃): 1500–4500 L/H je nach Modell
• Optionale Spannungen und Erweiterungen; CAN-Bus und erweiterte Regeloptionen für Temperatur/Durchfluss/Druck
