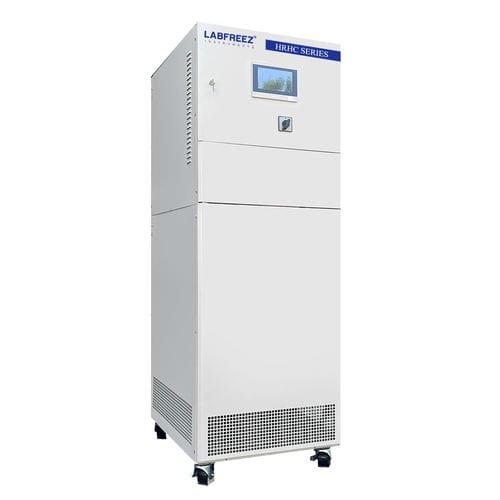

Gekühltes Umwälzthermostat HRHC

Hochtemperatur

Kurzbeschreibung
Hermetischer Kühl‑Heiz‑Zirkulator der HRHC‑Serie mit PLC‑Steuerung und dynamischer Temperaturregelung. Verfügbare Ausführungen decken breite Temperaturbereiche von -100°C bis +250°C ab (modellabhängig). Entwickelt für geschlossene Flüssigkeitszirkulation und präzise Proben­temperaturregelung.

Anwendungen
Geeignet für Reaktorsysteme, Autoklaven, Pilot‑ und Klein‑Anlagen, Scale‑up‑Prozesse, Doppelwand‑ und Advanced‑Flow‑Reaktoren, Destillations‑ und Vakuumsysteme, Materialprüfungen, kombinatorische Chemie und die Halbleiterindustrie.

Vorteile & Funktionen

• Hermetische Zirkulation minimiert Oxidation und Verlust des Wärmeträgermediums, verbessert Genauigkeit und Lebensdauer.
• Breiter Arbeitsbereich je nach Modell ohne häufigen Mediumswechsel.
• Feed‑forward PID‑Regelung mit PLC für schnelle, stabile Reaktion.
• Hohe Prozessstabilität und Reproduzierbarkeit.
• Plattenwärmeübertrager und optimierte Heiz-/Kühlleitungen für bessere Raten.
• Kühl‑ und Heizleistung skalierbar nach Modell (ca. 0,5–500 kW je nach Konfiguration).
• Optionale TFT‑Touchscreens (4", 7", 10") mit grafischer Anzeige.
• Umfassende Alarm‑ und Sicherheitsfunktionen.
• Schnelle Abkühlung von hohen Temperaturen möglich.
• Optional verfügbare Fernkommunikations‑ und Steuerungssoftware.
• Kompakte Stellfläche im Verhältnis zur Leistung.

Aufbau
Vollständig geschlossene Rohrführung mit hocheffizientem Plattenwärmeübertrager reduziert den Bedarf an Thermoflüssigkeit und beschleunigt Temperaturwechsel. Das geschlossene Flüssigkeitskreislaufsystem mit Ausdehnungsgefäß begrenzt die Ausdehnungstemperatur und verringert das Risiko von Verdampfung/Oxidation des Wärmeträgermediums. Dadurch ist eine kontinuierliche Steuerung über breite Temperaturbereiche ohne Druckanstieg oder häufigen Mediumswechsel möglich.

Anzeige­funktionen

• Anzeige aller regelrelevanten Prozesstemperaturen.
• Füllstandsanzeige des Ausdehnungsgefäßes.
• Statusanzeige Kältesystem und Heizung.
• Statusanzeige der Zirkulationspumpe.
• Wählbarer Regelmodus: Werkstoff vs. Wärmeträgermedium.
• Einstellbare obere/untere Temperaturgrenzen und zulässige Differenz zwischen Mantel und Werkstoff.
• Alarm bei Flüssigkeitsmangel und manuell/automatische Auswahl des Kältemittelkompressors.
• Temperaturkurvenanzeige mit Zoom‑ und Exportfunktion.
• Rezeptprogrammierung und Alarmnotizenanzeige.

Regelungsprinzip
System mit zwei PID‑Regelkreisen (Haupt- und Nebenregelkreis) und feed‑forward‑Signal, um Verzögerungen und Überschwingen zu minimieren. Die kombinierten Regelgrößen ermöglichen eine präzise Gradientenkontrolle und schnelle Stabilisierung temperaturkritischer Prozesse.

Sicherheits­schutz
Enthält Phasenschutz, Leckageerkennung, Hoch-/Niederdruckschutz für die Kälteanlage, Pumpen‑ und Kompressorschutz vor Überlast, Füllstandsschutz, doppelte unabhängige Übertemperaturschutzmechanismen und Schutz bei Abschaltung der Zirkulationsleitung. Luftgekühlte Modelle oder Geräte für Betriebsbedingungen unter -45°C können einen zusätzlichen wassergekühlten Wärmetauscher zur Leistungsverbesserung bei hohen Umgebungstemperaturen enthalten.

Anschlussleitungen (Elemente / Temperaturbereich / Anschluss)
Fluorkautschuk‑Schlauch — -30 ~ 200°C — Φ12×16, Φ16×22, Φ20×26
Metall‑Isolierleitung — -60 ~ 250°C — DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Datenschnittstelle & Software (Standardkonfiguration)

• PT100‑Eingänge für Temperatursensoren.
• USB‑Schnittstelle für Datenausgang.
• RS485‑Schnittstelle (MODBUS RTU‑Protokoll).
• Alarmkontakt‑Ausgänge.

Technische Spezifikationen

• Temperaturbereichsoptionen: -10 ~ +200°C; -25 ~ +200°C; -45 ~ +250°C; -60 ~ +250°C; -90 ~ +250°C; -100 ~ +100°C (modellabhängig).
• Kühlleistung: typische Modelle von 15 kW bis ~130 kW (modellabhängig); erweiterte Konfigurationen bis ~500 kW verfügbar.
• Heizleistung: ähnliche Bereiche wie Kühlung (modellabhängig).
• Regelung: Feed‑forward PID mit PLC‑Steuerung.
• Mess-/Regelstellen: Kreislaufmedium und Werkstoff (PT100 standard; 3 Werkstoffmesspunkte).
• Programmkapazität: 20 Programmgruppen, bis zu 45 Segmente pro Gruppe.
• Protokolle & Schnittstellen: MODBUS RTU / RS485, USB Export, Alarmkontakt.
• Bedienfeld: 7" Farb‑Touchscreen Standard (andere Größen optional) mit Kurvenanzeige und Aufzeichnung.
• Sicherheit: mehrere integrierte Schutzfunktionen (Druck, Füllstand, Überlast, Übertemperatur).
• Konstruktion: Vollständig geschlossener Kreislauf zur Vermeidung von Ölnebel und Feuchteeintritt; automatische Nachfüllung des Wärmeträgermediums.
• Serie: HRHC Series.
