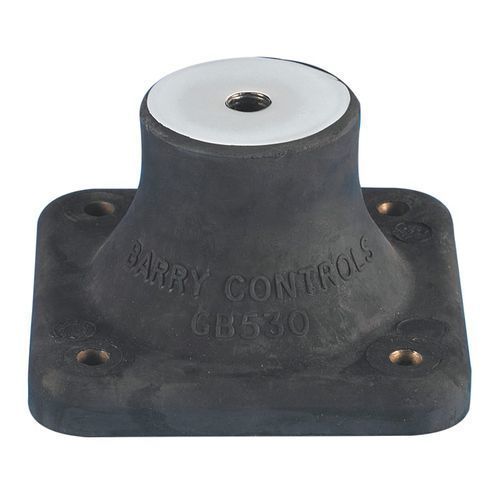

Konische elastische Lagerung GB 530

ElastomerStahlfür die Schifffahrtindustrie

Produktübersicht
Antivibrations- und Stoßlager für den maritimen Einsatz, konform mit britischen Marinevorschriften. Die Baureihe GB 530 besteht aus einem Elastomerteil, das auf eine Grundplatte aufgeklebt ist, und einem geschraubten Stahlkern. Eine nichtmagnetische Ausführung ist für Anwendungen mit geringen Magnetfeldanforderungen verfügbar.

Vorteile

• Hohe Durchbiegungsfähigkeit bei Stößen durch konische Geometrie
• Erhöhte Lebensdauer im maritimen Einsatz
• Niedrige Eigenfrequenz axial (~5 Hz) für effektive Entkopplung
• Niedrige Verstärkung im Resonanzbereich (Beispiel: 8 bei 10)

Marine Unterstützungsfunktionen

• Erhaltung der aufgehängten Masse bei Abwesenheit von Stößen und Bereitstellung von Vibrations- und Schalldämmung
• Begrenzung der übertragenen Kräfte und Verschiebungen auf akzeptable Werte bei Stößen
• Rückführung der aufgehängten Masse in die Ausgangsposition nach Stößen

Technische Merkmale / Spezifikationen

• Bezeichnung: Baureihe GB 530
• Konfiguration: konisch
• Material: Stahlkern, Elastomerelement (nichtmagnetische Option verfügbar)
• Anwendungen: maritimer Einsatz (Marine, UK-Normen)
• Merkmal: Niederfrequenz-Isolierung
• Statische Belastung: Min.: 7,5 daN — Max.: 600 daN
• Durchmesser: 151 mm (5,945 in)
• Eigenfrequenz (axial): ~5 Hz
• Niedrige Verstärkung bei Resonanz: Beispielwert 8 bei 10
