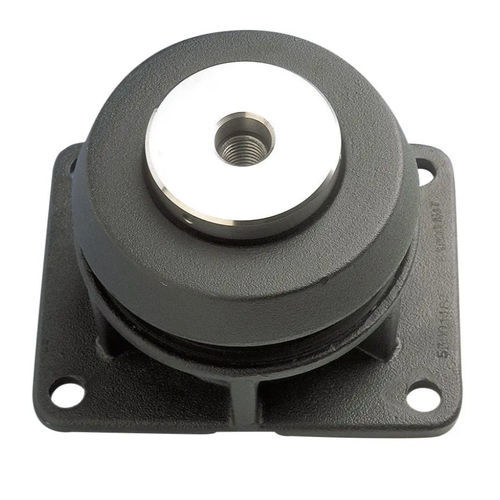

Konische elastische Lagerung 90520

Elastomerfür Generatorfür Hochleistungsanwendungen

Produktbeschreibung
Schwingungsdämpfer für spezielle Hochleistungsmotoren. Dieser Motoraufnehmer besteht aus einem konischen Elastomerelement, das in einem Gusseisengehäuse eingeschlossen ist. Ein eingebauter, einstellbarer Anschlag begrenzt die vertikale und seitliche Verschiebung bei Stößen. Dieser Aufnehmer ist in vier Varianten erhältlich, abhängig von der benötigten oberen Befestigungsart. Er kann mit oder ohne Nivelliersystem geliefert werden und mit einem Innengewinde oder einem Gewindestift ausgestattet sein.

Vorteile

• Verbesserter Vibrations- und Schallschutz
• Betriebstemperatur des Auflagers: -10 °C bis +70 °C
• Zwei Ausführungen verfügbar
• Silentbloc geeignet für schwere Motoren

Anwendungen & allgemeine Spezifikationen
Dieser Aufnehmer wurde zur Aufhängung stationärer oder mobiler Generatoren entwickelt, die ein hohes Maß an Vibrationsisolierung und Stoßschutz erfordern. Die Last pro Lager variiert von 600 kg bis 2300 kg. Dieser Lastbereich wird durch 5 verschiedene Varianten (12 bis 16) abgedeckt, die durch eine farbliche Kennzeichnung klar identifiziert sind.

Verfügbare Ausführungen (obere Befestigung)

• 905201: Kein Nivelliersystem - Innengewinde M24 x 3.00
• 905202: Integriertes Nivelliersystem - Innengewinde M24 x 3.00
• 905203: Kein Nivelliersystem - Gewindestift M24 x 3.00
• 905206: Integriertes Nivelliersystem - Gewindestift M24 x 3.00

Technische Daten

• Konfiguration: konisch
• Material: Gummi
• Anwendungen: für Motoren
• Statische Last: Max.: 2,300 daN; Min.: 600 daN
• Durchmesser: 96 mm (3.78 in)
• Last pro Lager (oben angegeben): von 600 kg bis 2300 kg
