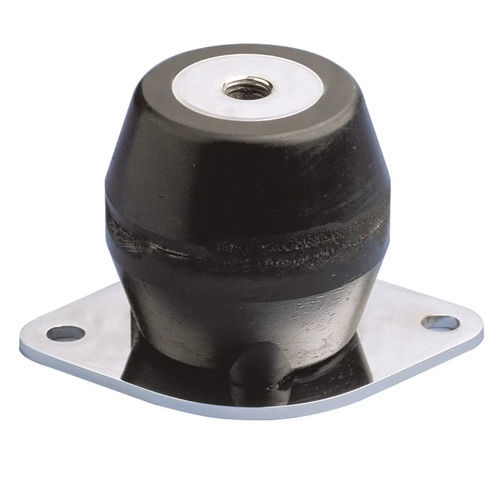

Quadratische elastische Lagerung EVIDGOM®

MetallElastomerElastomer

ÜbersichtFlexibler Halter für große Wegstrecken und wirksame Dämpfung. Der EVIDGOM®-Dämpfer besteht aus zwei dicken konischen Membranen, die an ihrer Basis verbunden sind und so eine hochelastische Lagerung bilden. Es gibt drei Ausführungen:

• Ganzen Gummi EVIDGOM®
• EVIDGOM® mit geklebter Befestigung
• EVIDGOM® mit diamantförmiger oder quadratischer Montageplatte (Befestigungsplatte als separates Kit geliefert)

Vorteile

• Da die Last/Durchbiegungs-Kurve einen Wendepunkt aufweist, kann eine Federung so ausgelegt werden, dass die Subtangente größer ist als die statische Durchbiegung
• Das verwendete Elastomer bietet eine intrinsische Dämpfung und die Fähigkeit zur Energieaufnahme, was gegenüber Metallfedern deutliche Vorteile bringt

Konstruktionsmerkmale

• Sehr hohe axiale Elastizität
• Sehr niedrige Eigenfrequenz (einige Hertz)
• Progressiver Puffer gegen Stöße oder versehentliche Überlastung

Eigenschaften / technische Daten

• Konfiguration: quadratisch
• Material: metallisch, Gummi, Elastomer
• Weitere Merkmale: Niederfrequenz
• Statische Last: Max.: 14.000 daN; Min.: 0 daN
• Durchmesser: Max.: 350 mm (13,78 in); Min.: 34 mm (1,339 in)
