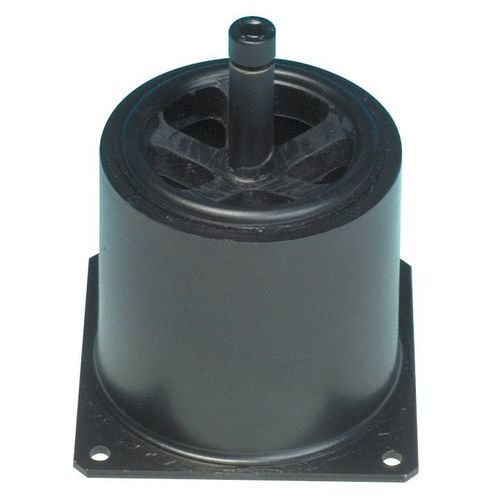

Runde elastische Lagerung VIB HD 50

Kunststofffür FüßeSchwingungsdämpfer

Übersicht
Die zulässige Auslenkung (40–50 mm) der schwebenden Masse gegenüber der Montagebasis reduziert die übertragene Reaktion bei Stoßereignissen. Dieser Fuß bietet Schwingungsisolierung bei kontinuierlichen Vibrationen, ist jedoch nicht für wirksamen Schutz gegen hochenergetische Stöße ausgelegt.

Produktbeschreibung
Eigenfrequenz (vertikal und lateral) unter typischer Last: 5–8 Hz. Max. Auslenkung unter Last: vertikal ±50 mm; lateral ±45 mm. Ruhestellung Höhe H; unter Nennlast Höhe = H − 6 mm (Auslenkung unter Last = 6 mm). Maximale Kräfte entsprechen je nach Bedingungen etwa dem 10‑fachen der statischen Last.

Eigenschaften

• Anwendungen: Maschinenlagerung und Schwingungsisolation
• Material: Kunststoff
• Typ: antivibrations- / Positionsfuß
• Durchmesserbereich: min. 105 mm (4 in); max. 135 mm (5 in)

Technische Daten

• Zulässige Auslenkung der schwebenden Masse vs Montagebasis: 40–50 mm
• Eigenfrequenz (vertikal und lateral) unter Last: 5–8 Hz
• Max. Auslenkung unter Last: vertikal ±50 mm; lateral ±45 mm
• Höhe: H in Ruhestellung; H − 6 mm unter Nennlast (Auslenkung unter Last = 6 mm)
• Maximale transiente Kräfte: bis zu ca. 10× der statischen Last (abhängig von der Anwendung)
