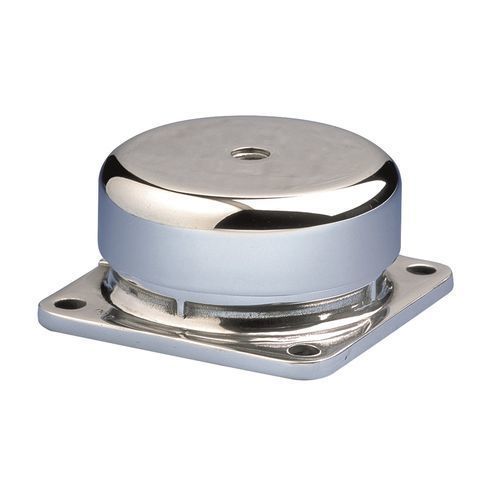

Quadratische elastische Lagerung STABIFLEXStahlmassives AluminiumElastomer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Form
- quadratisch
- Material
- Stahl, massives Aluminium, Elastomer, Raupen, Metall
- Anwendung
- für Maschine
- Weitere Eigenschaften
- stoßdämpfend, Gewinde, niederfrequente, Schwingungsdämpfer
- Statische Belastbarkeit
Min: 100 N
Max: 18.000 N
- Durchmesser
Min: 69 mm
(2,717 in)Max: 133 mm
(5,236 in)
Beschreibung
Übersicht
Konstruktion und Aufbau
Vorteile
Spezifikationen (Auszug)
Empfehlungen
Technische Daten
- Eigenfrequenz: 6 bis 11 Hz
- Die STABIFLEX-Aufnahme besteht aus einem konischen Gummielement, das zwischen inneren und äußeren Metallteilen vulkanisiert ist
Konstruktion und Aufbau
- Stahl-Achse mit Innengewinde
- Aluminium-Quadratfuß (vier Bohrungen) oder Rautenfuß (zwei Bohrungen) mit Durchgangsbohrung
- Vulkanisiertes Naturgummi mit Antirutschwulst
- Tasse zum Schutz des Gummis und zur Lastverteilung
Vorteile
- Maschine kann mit ihren Auflagen direkt auf dem Boden stehen
- Schnelle Befestigung
- Einfache Bewegung hängender Maschinen
- Gummi gegen schädliche Flüssigkeiten geschützt
- Große Auswahl: 3 Gummihärten und fünf Bauformen zur Optimierung je nach Last und Anregungsfrequenz
- Kann mit einer Anti-Rückprall-Scheibe verwendet werden
Spezifikationen (Auszug)
- Axiale Elastizität zwei- bis dreimal höher als radiale Elastizität
- Gummi arbeitet in Scherung/Kompression
- Progressiver Puffer gegen Stöße oder versehentliche Überlast
- Antirutsch (kann direkt auf dem Boden platziert werden)
Empfehlungen
- Um die Leistung des Montagesystems nicht zu beeinträchtigen, müssen alle externen Verbindungen flexibel sein
- STABIFLEX-Aufnahmen müssen so montiert werden, dass die Schwingungseinleitung axial erfolgt
Technische Daten
- Konfiguration: quadratisch
- Material: Metall, Gummi, Wulst
- Anwendungen: Maschinenbefestigung / Körperschall- und Vibrationsisolation für Maschinen
- Weitere Merkmale: zentrales, gewindeführendes Achsenteil
- Statische Last: Max.: 1.800 daN; Min.: 10 daN
- Verfügbare Durchmesser: 69 mm, 84 mm, 100 mm, 133 mm (2.717 in, 3.307 in, 3.937 in, 5.236 in)
- Frequenzbereich (Eigenfrequenz): 6 bis 11 Hz
