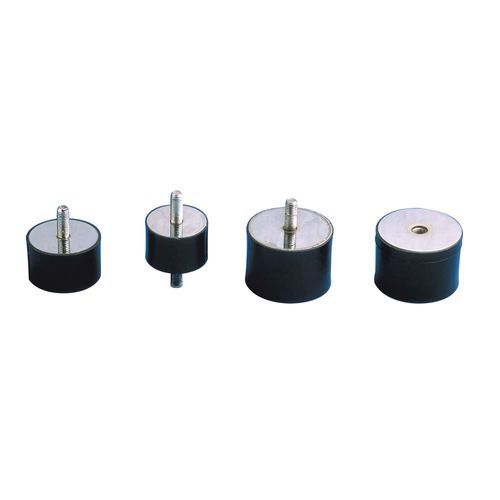

Zylindrische elastische Lagerung RADIAFLEX®

WeichstahlElastomerSchwingungsdämpfer

Beschreibung
Die zylindrische Schwingungsdämpferauflage RADIAFLEX® ist für eine einfache Montage mit verschiedenen Befestigungen ausgelegt. Sie besteht aus einer verzinkten Konstruktion aus Weichstahl und vulkanisiertem Naturgummi, gekoppelt in zylindrischer Form und bietet eine radial größere Elastizität als axial.

Geschweißte Befestigungen (5 Ausführungen)

• Einseitig gestuftes Gewindestück
• Einseitiges Gewinde
• Doppelseitiges Gewindestück
• Doppelseitiges Gewinde
• Kombinierte Befestigung

Vorteile

• Einfach zu montieren.
• Kostengünstige Lösung.
• Große Auswahl:
  • 15 Gewindedurchmesser
  • Mehrere Höhen pro Durchmesser
  • 6 Befestigungsarten

Konstruktion / Verhalten
Die RADIAFLEX®-Reihe basiert, wo zutreffend, auf europäischen Gewindenormen. Die Anschlag-Ausführung ist neben dem Gewindebolzen auch mit einem Gewindehohlraum erhältlich.

Spezifikationen
Die Konstruktion ergibt folgende Grundmerkmale:

• Radiale Elastizität größer als axiale Elastizität.
• Der Gummi wirkt in:
  • Kompression (axial)
  • Scherung (radial)
  • Kompression-Scherung je nach Befestigungsart

Eigenschaften / technische Spezifikationen

• Konfiguration: zylindrisch
• Material: Weichstahl, Gummi
• Weitere Merkmale: mit Gewinde
• Statische Belastung: Max.: 1.110 daN; Min.: 8 daN
• Durchmesser: Max.: 100 mm (3,937 in); Min.: 12,5 mm (0,492 in)
