Elastische Lagerung / Flansch S.C.

MetallElastomerfür Mobilgerät

Übersicht

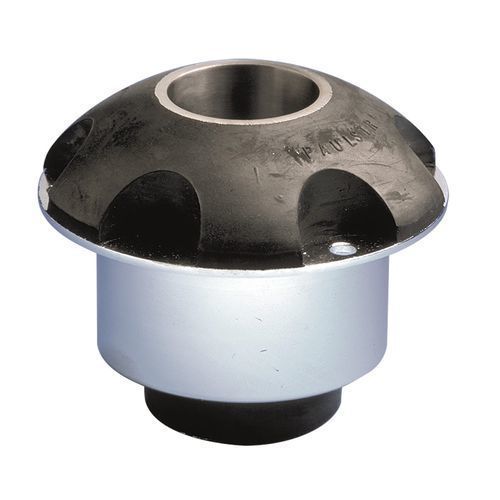

Die Flansch-Antivibrationslager der S.C. series dämpfen Schwingungen durch ein ringförmiges, zwischen Innenrohr und Außenhülle verklebtes Gummielement. Die Außenhülle verfügt über eine Montageflansch in vier Ausführungen und ist für ein breites Spektrum industrieller und mobiler Anwendungen geeignet.

Vorteile

• Umfangreiches Sortiment: 3 Gummihärten bei 20 Standardtypen zur Optimierung der Isolierung in Abhängigkeit von Last und Erregerfrequenz.
• Geeignet für mobile und stationäre Installationen mit vollständiger Bandbreite.

Konstruktionsmerkmale

• Axiale Elastizität etwa viermal höher als radiale Elastizität.
• Das Gummi arbeitet hauptsächlich in Scherung.
• Progressive Dämpfung gegen Stöße oder versehentliche Überlastung bei Verwendung einer großen Metallunterlegscheibe, die auf der Gummikuppel aufliegt.
• Kann als sicherheitsrelevante Baugruppe montiert werden, wenn es in der empfohlenen Form (Form 1) eingebaut wird.
• Außenhülle bietet vier Flanschvarianten zur Anpassung der Befestigungsschnittstelle.

Spezifikationen

• Konfiguration: Flansch
• Material: Metall, Gummi
• Statische Last: Max. 2,600 daN; Min. 1 daN
• Durchmesser: Max. 170 mm (6.693 in); Min. 20 mm (0.787 in)
• Typen: 20 Standardtypen; Gummihärte: 3 Grade
• Montageflansch: 4 Varianten verfügbar
