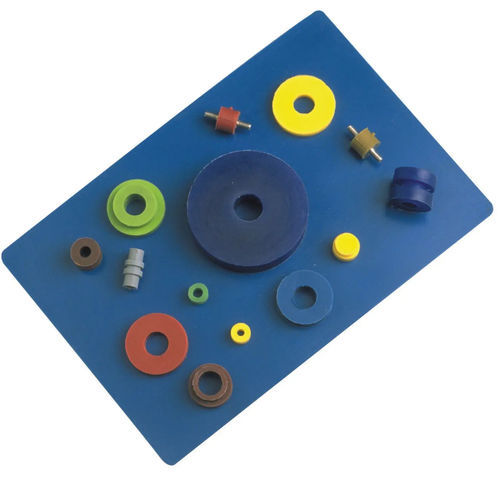

Abdichtscheibe E3RP

Beschreibung
Flache und mit Flansch ausgeführte Dichtscheiben für statische Dichtungsanwendungen. In der Regel geliefert aus VHDS-Silikonkautschuk (very high density silicone). Die vollständige Referenz enthält den Buchstaben S und die entsprechende Festigkeitsklasse, die entweder den Youngschen Modul bei statischer Druckbeanspruchung nach ASTM D945 (Ref. 33 bis 77) oder die an einem Bauteil gemessene Steifigkeit (Ref. 16 bis 25) angibt.

Technische Merkmale / Spezifikationen

• Typ: sealing
• Konfiguration: flach
• Material: Gummi (VHDS-Silikon)
• Innen-Ø:
  Max.: 44.5 mm (1.75 in)
  Min.: 2 mm (0.08 in)
• Außen-Ø:
  Max.: 83 mm (3.268 in)
  Min.: 6 mm (0.236 in)
• Dicke:
  Max.: 14.5 mm (0.571 in)
  Min.: 1 mm (0.039 in)

Anwendungen und Montage

• Entwickelt für statische Dichtung zwischen Flanschen, Gehäusen und Abdeckungen in Industrieanwendungen
• Wählen Sie Buchstabe S und die passende Klasse entsprechend den Anforderungen an Kompression und Steifigkeit
• Mit verschraubten Verbindungen kompatibel; prüfen Sie Abmessungen und Materialverträglichkeit mit Gegenbauteilen und Einsatzumgebung
