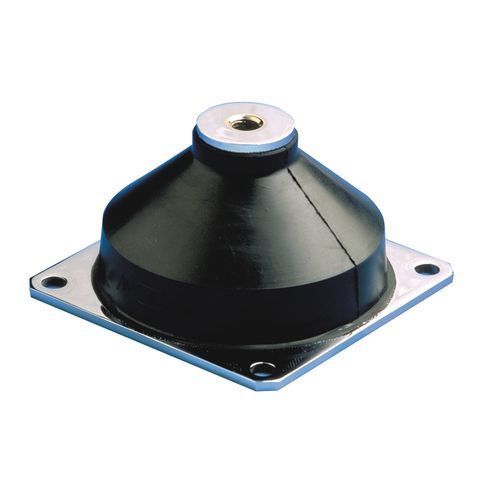

Konische elastische Lagerung VIBMAR

ElastomerSilikongummiElastomer

Beschreibung
Die VIBMAR-Serie verfügt über eine Grundplatte mit zwei oder vier Befestigungsbohrungen und einen gewindegeschnittenen Stahlkern. Das Elastomer ist mit dem Stahl verbunden. Die Ausführungen E1N104 und E1N106 enthalten eine in den Gummi eingebettete Kegelfeder. Der Umweltschutz erfolgt durch Lackierung der Metallteile und durch eine Beschichtung des Elastomers mit einem ozonbeständigen Compound.

Vorteile

• Speziell entwickelt zum Schutz von elektrischen/elektronischen Racks sowie maritimen oder straßengebundenen Generatoraggregaten (an Bord oder nicht)
• Die kegelgestaltete Geometrie ermöglicht große Verschiebungen und die effektive Dämpfung von Stößen

Leistung / Spezifikationen

• Eigenfrequenz: axial 8 bis 12 Hz; radial 6 bis 10 Hz
• Maximal zulässige Erregung bei Eigenfrequenz der Aufhängung: ± 1,25 mm
• Maximaler axialer Hub bei Stößen: 30 mm
• Verstärkungsfaktor bei Resonanz: < 6 (< 4 für Silikonkautschuk-Ausführungen)
• Strukturelle Festigkeit: Dauerbeschleunigung bis zu 3 g bei maximaler Last
• Betriebstemperatur: -30°C bis +100°C; -54°C bis +150°C für Silikonversionen

Anwendungen

• Schutz elektrischer und elektronischer Racks
• Marine-Generatoraggregate und straßengebundene Generatoraggregate (an Bord oder nicht)

Technische Merkmale

• Konfiguration: kegelförmig
• Material: Stahl; Gummi; Elastomer; Silikonkautschuk (Versionen)
• Anwendungen: Schifffahrt; elektrische/elektronische Racks; Generatoraggregate
• Weitere Merkmale: Niederfrequenz-Dämpfer, mehrachsig, kegelförmig für große Verschiebungen
• Statische Last: Min. 10 daN; Max. 1.300 daN
• Durchmesser: 84 mm, 152 mm, 200 mm
• Eigenfrequenz (axial): 8 bis 12 Hz; (radial): 6 bis 10 Hz
• Maximal zulässige Erregung bei Eigenfrequenz: ± 1,25 mm
• Maximaler axialer Hub bei Stößen: 30 mm
• Verstärkungsfaktor bei Resonanz: < 6 (< 4 für Silikonversionen)
• Betriebstemperatur: -30°C bis +100°C (-54°C bis +150°C für Silikonversionen)
