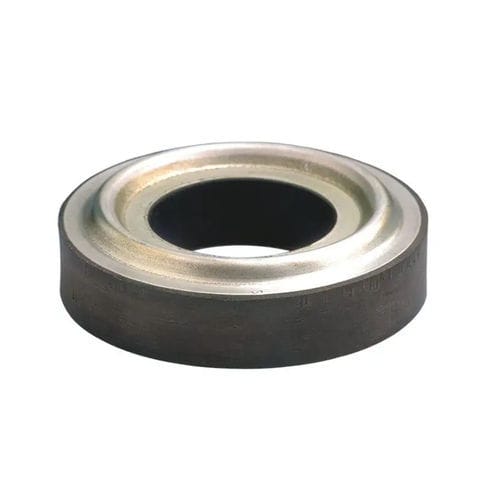

Runde elastische Lagerung BATRA®

ElastomerMetallfür Leitungssysteme

Beschreibung
Die runde Schwingungsdämpferbefestigung BATRA® ist ein stapelbarer Gummi‑Metall‑Ring, der zur Schwingungsisolierung und Stoßdämpfung bei Rohrleitungsauflagen entwickelt wurde. Er besteht aus einem elastomeren Gummiring, der an zwei Metallunterlagen verklebt ist – eine mit einer kreisförmigen Nut und die andere mit einem passenden kreisförmigen Absatz – und ermöglicht so sicheres Stapeln und kontrollierte vertikale Nachgiebigkeit.

Wesentliche Funktionspunkte

• Verhalten wie eine metallische Feder mit Dämpfer
• Stoßfest; verringert das Risiko eines Aufhängungskollapses
• Federsteifigkeit lässt sich durch Stapeln mehrerer BATRA®‑Ringe anpassen
• Querverschiebung (Creep) durch die beiden verklebten Metallarmaturen begrenzt

Eigenschaften

• Konfiguration: rund
• Material: Metallunterlagen und verklebter Gummi
• Anwendungen: Schwingungsisolierung und Auflage von Rohrleitungen
• Sonstiges: ringförmiges Antivibrations‑Element

Technische Merkmale / Spezifikationen

• Statische Last: Max.: 13.500 daN — Min.: 50 daN
• Durchmesser: Max.: 250 mm (9.843 in) — Min.: 50 mm (1.969 in)
