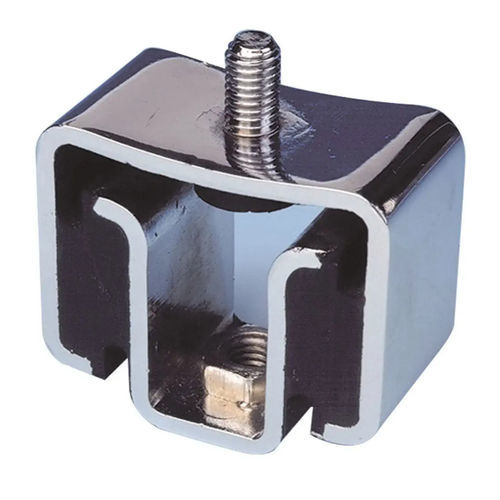

Rechteckige elastische Lagerung TRAXIFLEX®

Chloroprengalvanisiertem Stahl

Beschreibung
Die rechteckige Schwingungsdämpfer-Aufhängung TRAXIFLEX® ist für abgehängte Decken und andere Zuganwendungen konzipiert. Sie besteht aus zwei verzinkten metallischen U-Bügeln, die durch zwei verklebte Chloropren-Gummiblöcke verbunden sind. Erhältlich in den Ausführungen männlich/weiblich und weiblich/weiblich zur Anpassung an unterschiedliche Montagevarianten.

Vorteile

• Kostengünstige Lösung zur Reduzierung der strukturgeführten Schwingungen und des damit verbundenen Geräusches.
• Mehrere Befestigungsarten für flexible Montage.
• Hohe Beständigkeit gegen Witterungseinflüsse: verzinkte Bügel und Chloropren-Elastomer.
• Der obere Metallteil ist geformt, um die Ausrichtung beim Befestigen zu erleichtern.
• Zwei Elastomerhärten verfügbar, um die Lagersteifigkeit an die Last anzupassen.
• Filtert Schwingungen und dämpft das resultierende Luftschallgeräusch.
• Ermöglicht Bewegungen durch thermische Ausdehnung.

Spezifikationen

• Der Gummi arbeitet in Druck-Scherung (Kompressions-/Scherverformung).
• Gleiche Durchbiegung unter Nennlast für alle Typen.
• Sicherheitssystem für den Fall eines Elastomerversagens.

Technische Daten

• Konfiguration: rechteckig
• Materialien: verzinktes Metall, Gummi (Chloropren-Elastomer)
• Statische Belastung: Min.: 4 daN – Max.: 136 daN
