Runde elastische Lagerung ISOFLEX®

MetallElastomerfür Mobilgerät

Beschreibung

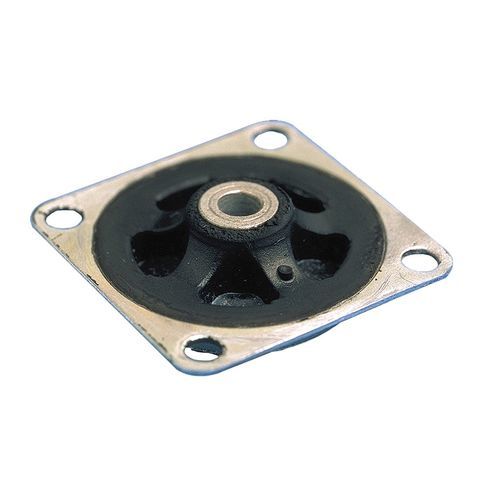

Antivibrationslager für niedrige statische Belastungen in Druck und Zug. Das ISOFLEX®-Element besteht aus zwei konzentrischen Metallteilen, die durch einen verklebten, perforierten Gummiring verbunden sind. Die Geometrie und die Verklebung führen zu einer in etwa gleichmäßigen Steifigkeit in alle Richtungen (equi‑frequente Montage), wodurch der Lagertyp für Anwendungen geeignet ist, die isotropen Schwingungsschutz erfordern, z. B. Maschinen und mobile Geräte.

Hauptmerkmale

• Konfiguration: rund
• Material: Metallteile mit verklebtem, perforiertem Gummiring
• Anwendungen: Maschinen, mobile Geräte
• Weitere Eigenschaft: verklebter, perforierter Gummiring verbindet zwei konzentrische Metallteile
• Statischer Lastbereich: 0,25–6 daN
• Verfügbare Durchmesser: 25,4 mm, 28 mm, 38,1 mm (1 in, 1,102 in, 1,5 in)
• Elastizität: in alle Richtungen annähernd gleich (equi‑frequente Montage)

Technische Daten / Spezifikationen

• Konfiguration: rund
• Material: zwei konzentrische Metallteile; verklebter, perforierter Gummiring
• Anwendungen: Maschinen; mobile Geräte
• Statische Last: Min.: 0,25 daN
• Statische Last: Max.: 6 daN
• Durchmesseroptionen: 25,4 mm, 28 mm, 38,1 mm (1 in, 1,102 in, 1,5 in)
• Elastizität: in alle Richtungen annähernd gleich (equi‑frequente Montage)
