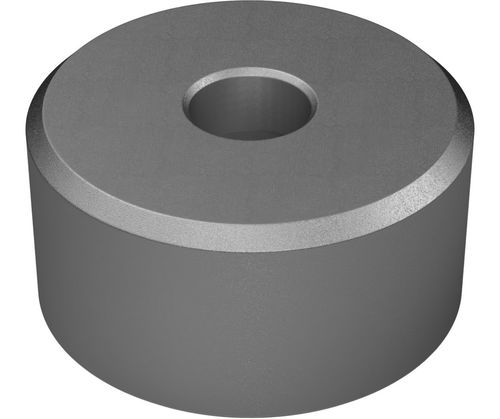

Stahl-Auflagekopf CSRP-C

mit Gewindebohrung

Produktübersicht
Runde Auflageplatten CSRP-C aus 17-4 Edelstahl für hohe Festigkeit und Korrosionsbeständigkeit. Wärmebehandlung: Rockwell Rc 43/46. Jede Auflage verfügt über ein gegenversenktes Frontbefestigungsloch zur Montage mit einer Zylinderschraube mit Innensechskantkopf (SHCS).

Produktfamilie / Eigenschaften

• Runde Auflageplatten für Stütz- und Positionieranwendungen
• Materialoptionen auf der Produktseite: 17-4 Edelstahl (diese Variante), Delrin, Stahl, mit Hartmetallspitze
• Befestigungsoptionen: gegenversenkt (C'bore) oder geschnitten (tapped)
• Einheiten: Zoll

Produkttypen

• CC — Vollhartmetall
• CRP — Hartmetallspitze, geschnitten
• CSRP — Edelstahl, geschnitten
• CSRP-C — Edelstahl, gegenversenkt (aktuelles Teil)
• DRP — Delrin, geschnitten
• DRP-C — Delrin, gegenversenkt
• SRP — Stahl, geschnitten
• SRP-C — Stahl, gegenversenkt

Verfügbare Teileoptionen

• 100822 | CSRP-405-C | D 3/8 in | H 1/2 in | H1 3/16 in | F x 30° .03 in | Gegenbohrung für SHCS: #6 SHCS
• 100799 | CSRP-40-C | D 3/8 in | H 3/8 in | H1 3/16 in | F x 30° .03 in | Gegenbohrung für SHCS: #6 SHCS
• 100830 | CSRP-50-C | D 1/2 in | H 3/8 in | H1 7/32 in | F x 30° .03 in | Gegenbohrung für SHCS: #8 SHCS
• 100840 | CSRP-53-C | D 1/2 in | H 1/2 in | H1 7/32 in | F x 30° .03 in | Gegenbohrung für SHCS: #8 SHCS
• 100870 | CSRP-625-C | D 5/8 in | H 1/2 in | H1 7/32 in | F x 30° .03 in | Gegenbohrung für SHCS: #8 SHCS
• 100849 | CSRP-62-C | D 5/8 in | H 3/8 in | H1 7/32 in | F x 30° .03 in | Gegenbohrung für SHCS: #8 SHCS
• 100907 | CSRP-755-C | D 3/4 in | H 1/2 in | H1 1/4 in | F x 30° .03 in | Gegenbohrung für SHCS: #10 SHCS
• 100884 | CSRP-75-C | D 3/4 in | H 3/8 in | H1 1/4 in | F x 30° .03 in | Gegenbohrung für SHCS: #10 SHCS
• 100975 | CSRP-815-C | D 1 in | H 1/2 in | H1 9/32 in | F x 30° .03 in | Gegenbohrung für SHCS: 1/4 in SHCS
• 100937 | CSRP-81-C | D 1 in | H 3/8 in | H1 9/32 in | F x 30° .03 in | Gegenbohrung für SHCS: 1/4 in SHCS

Bestell- / Auswahloptionen

• Durchmesser (in): 3/8, 1/2, 5/8, 3/4, 1
• Höhen (in): 1/2, 3/8
• Befestigung: gegenversenktes Frontmontageloch für SHCS (C'bore) oder geschnittene Montage

Technische Daten

• Material: 17-4 Edelstahl (CSRP-C Variante)
• Wärmebehandlung: Rockwell-Härte Rc 43/46
• Befestigungsmerkmal: Gegenbohrung für Frontmontage mit SHCS; Gegenbohrung entspricht der empfohlenen SHCS-Größe je Teil
• Toleranzen: D +.000/-.005 in; H ±.001 in
• H1, F x 30° und Gegenbohrungsmaße sind pro Variante angegeben (siehe Teileoptionen)
• Verfügbare Ausführungen/Spitzen: geschnitten oder gegenversenkt, Delrin, Stahl, Edelstahl, Hartmetallspitze
