Gewindeeinsatz MCT series
StahlHartmetallrund

Gewindeeinsatz - MCT series - Fixtureworks - Stahl / Hartmetall / rund
Gewindeeinsatz - MCT series - Fixtureworks - Stahl / Hartmetall / rund
Gewindeeinsatz - MCT series - Fixtureworks - Stahl / Hartmetall / rund - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Fixtureworks

Eigenschaften

Typ
Gewinde
Material
Stahl, Hartmetall
Form
rund
Anwendung
für Metall
Innendurchmesser

Min: 7,94 mm
(0,31 in)

Max: 19,05 mm
(0,75 in)

Außendurchmesser

Min: 10 mm
(0,39 in)

Max: 25 mm
(0,98 in)

Länge

Min: 6,83 mm
(0,27 in)

Max: 8,83 mm
(0,35 in)

Beschreibung

Produktbeschreibung

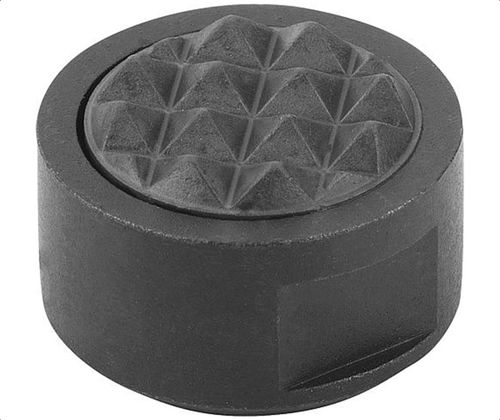

Gezahnte Hartmetall-Auflage ist auf einen wärmebehandelten legierten Stahlkörper gelötet. Blindlochgewinde zur Rückseitenmontage; Fläche am Außen-Ø zur Feststellschraubenmontage sorgt für sichere Befestigung und reproduzierbare Positionierung.

Teileoptionen
  • MCT-100 — Gewinde: M5x0.80; D: 10 mm; D1: 5/16; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Zahnform: EF
  • MCT-102 — Gewinde: M5x0.80; D: 10 mm; D1: 5/16; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Zahnform: EF
  • MCT-120 — Gewinde: M5x0.80; D: 12 mm; D1: 3/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Zahnform: Fine
  • MCT-122 — Gewinde: M5x0.80; D: 12 mm; D1: 3/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Zahnform: Fine
  • MCT-160 — Gewinde: M6x1.00; D: 16 mm; D1: 1/2; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Zahnform: Fine
  • MCT-162 — Gewinde: M6x1.00; D: 16 mm; D1: 1/2; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Zahnform: Fine
  • MCT-200 — Gewinde: M6x1.00; D: 20 mm; D1: 5/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Zahnform: Fine
  • MCT-202 — Gewinde: M6x1.00; D: 20 mm; D1: 5/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Zahnform: Fine
  • MCT-250 — Gewinde: M6x1.00; D: 25 mm; D1: 3/4; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Zahnform: Fine
  • MCT-252 — Gewinde: M6x1.00; D: 25 mm; D1: 3/4; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Zahnform: Fine


Technische Daten / Spezifikationen
  • Konstruktion: gezahnte Hartmetall-Auflage auf gelötetem, wärmebehandeltem legierten Stahlkörper
  • Montage: Blindlochgewinde zur Rückseitenmontage; Fläche am Außen-Ø zur Feststellschraubenmontage
  • Serie: MCT-Serie
  • Verfügbare Zahnformen: EF und Fine
  • Verfügbare Gewindegrößen: M5x0.80 und M6x1.00
  • Verfügbare Teilenummern / Größen: MCT-100, MCT-102, MCT-120, MCT-122, MCT-160, MCT-162, MCT-200, MCT-202, MCT-250, MCT-252


Anwendungen
  • Werkstückspannung, Vorrichtungen, Greifer- und End-of-Arm-Werkzeuge sowie andere industrielle Spannanwendungen, die präzisen Eingriff und reproduzierbare Montage erfordern
