Hartmetalleinsatz TG-HRC

für MetallAntivibration

Beschreibung

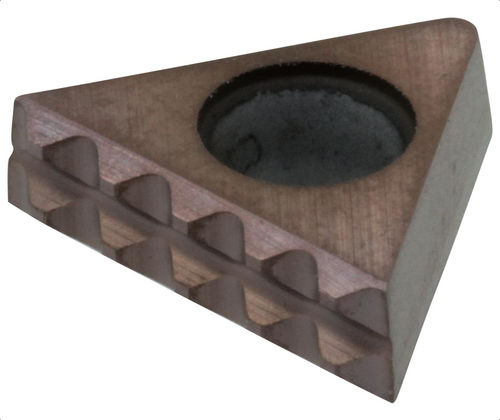

Die TG GripSerts TG-HRC sind Spanneinsätze, entwickelt zum Klemmen von gehärteten Stahl- und Titanbauteilen (bis 50–54 HRC). Mit nur 3,5 mm benötigter Spannfläche sichern diese Einsätze das Werkstück und sind für 5-Achs-Bearbeitung optimiert, wenn geringe Auflagefläche und hohe Stabilität entscheidend sind. Die dreieckige Geometrie und das spezielle Zahnmuster erzeugen eine Absenkwirkung, die ein Anheben beim Spannen verhindert.

Produkttypen

• TG-ALU — GripSert für Aluminiumwerkstücke
• TG-STD — GripSert für Stahlwerkstücke
• TG-HRC — GripSert für gehärtete Stahl-/Titanwerkstücke

Teileoptionen / Tabelle (Auszug)
Header: Detail | ID | SKU | Artikelnummer | L (mm) | L1 (mm) | L2 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | V Grad | V1 Grad | V2 Grad | V3 Grad | V4 Grad | PN
Zeile: 133941 | TG-HRC | TG-HRC | TG-HRC | 10.81 | 2.05 | 0.40 | 3.18 | 0.30 | 0.59 | 0.39 | 90 | 40 | 30 | 70 | 5 | (Satz mit 10)

Medien

• TG GripSert Informationen zu Spannbacken (PDF)

Technische Daten

• Modell: TG-HRC (Hartmetalleinsätze - für gehärteten Stahl/Titan - Satz mit 10)
• Materialfähigkeit: gehärteter Stahl / Titan bis 50–54 HRC
• Benötigte Spannfläche: 3,5 mm
• Geometrie: dreieckige Form mit 5° Kegeligkeit und spezialisierten Zähnen zum Eindringen in gehärtete Materialien
• Funktion: erzeugt Absenkwirkung zum Verhindern von Anheben beim Spannen; absorbiert und dämpft Vibrationen
• Vorteile: sichere Halterung bei geringeren Spannkräften, verhindert Verformung, ermöglicht höhere Schnittgeschwindigkeiten und reduziert Materialverlust
• Verpackung: verkauft in Packungen zu 10
• Teileabmessungen (TG-HRC): L 10,81 mm; L1 2,05 mm; L2 0,40 mm; W 3,18 mm; W1 0,30 mm; H 0,59 mm; H1 0,39 mm
• Winkel: Kerbe in Spannfläche 90°; Zahnwinkel 40°; Kerbenwinkel 30°; Kerbe in Spannfläche 70°; Kegeligkeitswinkel 5°
