Gewindeeinsatz CSRP-UR

EdelstahlPolyurethanrund

Beschreibung

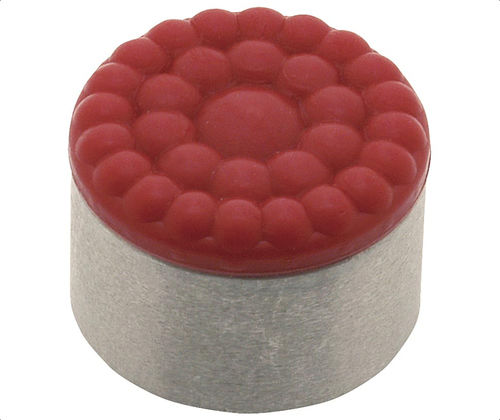

Eine Urethan-Oberfläche ist dauerhaft mit einer Pufferplatte aus 300er Edelstahl verbunden. Das nicht markierende, nicht abfärbende Urethan schützt empfindliche Werkstückoberflächen und bietet Abrieb- und Verschleißbeständigkeit.
Die 'bubbled' Struktur der Urethanoberfläche sorgt für festen Halt und lässt Luft entweichen, sodass beim Zusammendrücken kein Unterdruck zwischen Kontaktfläche und Auflage entsteht.
Die Urethan-Oberflächen sind in drei Shore A Durometern erhältlich, um unterschiedliche Einsatzanforderungen abzudecken. Sackloch-Gewinde für die Montage von der Rückseite. Die angegebenen Kompressionswerte basieren auf dem Gewicht, das erforderlich ist, um die Urethanoberfläche um 0.032 in bei einer 0.08 in dicken Platte bzw. um 0.042 in bei einer 0.12 in dicken Platte zu verformen; Werte können temperatur- und umweltabhängig variieren.

AUSWAHL DES DUROMETERS

• 35 Durometer: für sehr leichte Anwendungen. Härte vergleichbar mit einem weichen Radiergummi; kann bei Scherung leicht reißen.
• 60 Durometer: für mittlere Anwendungen. Härte vergleichbar mit einem Autoreifen; gutes Verhältnis von Griff und Haltbarkeit.
• 80 Durometer: für schwere Anwendungen. Härte ähnlich der Ferse eines eleganten Schuhs; sehr reiß- und abriebfest.

Teileoptionen
ID | SKU | Teilenummer | Gewinde | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | Durometer (Shore A) | Farbe | Urethanstärke (in) | Kompression (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160

Hinweise
Sackloch-Gewinde für die Montage von der Rückseite. Die Kompressionswerte geben das Gewicht an, das erforderlich ist, um die Urethanoberfläche um 0.032 in bei der 0.08 in Platte und um 0.042 in bei der 0.12 in Platte zu verformen. Werte sind temperatur- und umweltabhängig.

Technische Daten

• Modell: CSRP-UR
• Produktfamilie / Typ: Greifer-Einsätze (rund)
• Form: Rund
• Grundmaterial: 300er Edelstahlplatte
• Oberfläche: SofTop® Urethan dauerhaft auf Edelstahl gebunden
• Oberflächenstruktur: 'bubbled' Urethan-Oberseite, die Luft entweichen lässt und Saugeffekte verhindert
• Montage: Sackloch-Gewinde für Montage von der Rückseite (gewindet)
• Verfügbare Gewinde / Beispiel-Durchmesser: #8-32 (0.315 in), #10-32 (0.394 in / 0.512 in), 1/4-28 (0.630 in)
• Verfügbare Durchmesser: 5/16, 3/8, 1/2, 5/8 (in)
• Verfügbare Durometer: 35, 60, 80 Shore A (Farbkodierung)
• Farbkodierung: 35 = Yellow, 60 = Blue, 80 = Red
• Typische Urethandicke: 0.08 in
• Kompressionswerte: pro SKU in Teileoptionen gelistet (lbs)
• Anwendungen: Schutz empfindlicher Oberflächen, markierungsfreier Kontakt, abriebfeste Greifoberfläche

Anwendungen

• Schutz empfindlicher Oberflächen und fertiger Teile bei Handhabung und Montage
• Markierungsfreie Kontaktpunkte für Vorrichtungen, Auflagen und Polster
• Austausch oder Aufrüstung von reinen Metallplatten, wenn Grip und Oberflächenschutz erforderlich sind
