Gewindeeinsatz FSC series

Monoblock-Gusskarbidrund

Beschreibung
Die FSC-Reihe umfasst runde Greifer-Einsätze aus Vollhartmetall, entwickelt für Anwendungen mit hoher Verschleißbeanspruchung und hoher Belastung. Die Diamantzähnung sorgt für positiven Halt am Werkstück; verschiedene Zahnprofile und Montagevarianten ermöglichen Rückseitenbefestigung oder Spannschraubenmontage.

Teileoptionen / Schlüsselvarianten

• FSC-070 / FSC-070-4 — D = 1/2", L = 5/16", Gewindeoption #10-32, Fine- oder 4-Point-Zahnung.
• FSC-20-4-SL / FSC-20-SF-SL — D = 1/4", L1 = .04", Whistle-Stop-Variante, 4-Point- oder SF-Profil.
• FSC-30-4-SL / FSC-30-SL — D = 5/16", Whistle-Stop, EF- oder 4-Point-Optionen.
• FSC-40-4-SL / FSC-40-SL — D = 3/8", Whistle-Stop, EF- oder 4-Point-Optionen.
• FSC-841 / FSC-844 — Side-Flat-Ausführungen mit #10-32-Gewinde, unterschiedliche H / H1-Abmessungen.

Medien (verfügbar)

• Gripper Technische Informationen (PDF).

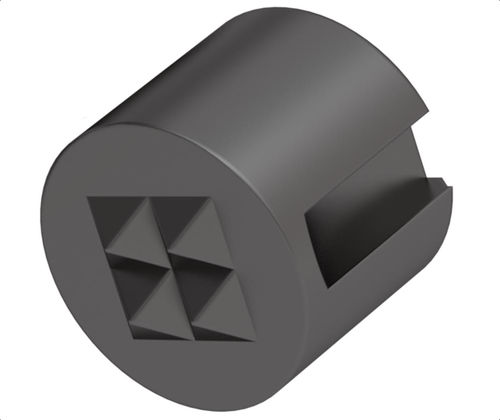

• Produktbilder (Beispiele Vollhartmetall-Gripper / FSC-ROUND).

Wesentliche Spezifikationen

• Material: Vollhartmetall für Anwendungen mit hohem Verschleiß und hoher Belastung.
• Zahnprofile: Diamantzähnung — verfügbare Profile: Fine, 4-Point, SF, EF.
• Montage: Blindlochgewinde für Rückseitenmontage; Plan auf Außen-Ø für Madenschraubenmontage; Whistle-Stop und Side-Flat je nach Ausführung.
• Gewindeoptionen: Einige Varianten mit #10-32; Whistle-Stop und Side-Flat können ungewindet sein.
• Typische Abmessungen: Durchmesser D = 1/2", 1/4", 5/16", 3/8" mit entsprechenden L / L1 und H-Werten pro Teil.
• Typisches F x 45°: ca. .02" oder .03" je nach Teil.
• Produktfamilie: FSC-Serie Greifer-Einsätze.
