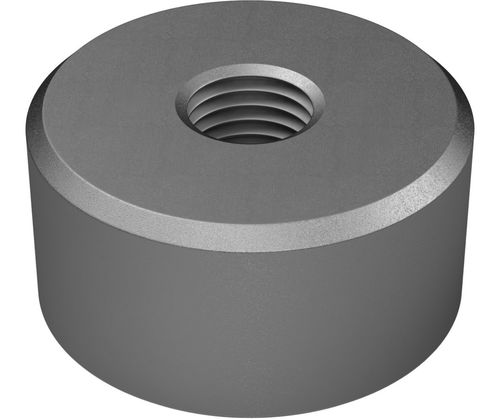

Stahl-Auflagekopf CSRP series

mit Gewindebohrung

Beschreibung
Präzise runde Auflage der CSRP-Serie, gefertigt aus 17-4 Edelstahl. Wärmebehandelt auf Rockwell Rc 43/46 für hohe Festigkeit und Beständigkeit gegen chemische und Umgebungs-Korrosion. Geliefert mit einem blind gebohrten Innengewinde zur Montage von der Rückseite; typische Anwendungen: Spannungsauflagen, Lage- und Stützelemente in der Zerspanung und Automatisierung.

Produktfamilie
Runde Auflagen erhältlich in den Ausführungen mit Innengewinde, c'bore oder massiv. Materialien in der Familie: Delrin, gehärteter Stahl, Edelstahl und mit Hartmetall-Spitze je nach Verschleiß- und Kontaktanforderungen.

Produkttypen

• CC — Massive Hartmetall-Auflagen
• CRP — Hartmetallspitze, mit Innengewinde
• CSRP — Edelstahl, mit Innengewinde
• CSRP-C — Edelstahl, c'bore
• DRP — Delrin, mit Innengewinde
• DRP-C — Delrin, c'bore
• SRP — Gehärteter Stahl, mit Innengewinde
• SRP-C — Gehärteter Stahl, c'bore

Teileoptionen

• ID 100777 — SKU CSRP-30 — Gewinde: #8-32 — D: 5/16 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100788 — SKU CSRP-305 — Gewinde: #8-32 — D: 5/16 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100796 — SKU CSRP-40 — Gewinde: #10-32 — D: 3/8 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100813 — SKU CSRP-405 — Gewinde: #10-32 — D: 3/8 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100827 — SKU CSRP-50 — Gewinde: #10-32 — D: 1/2 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100837 — SKU CSRP-53 — Gewinde: #10-32 — D: 1/2 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100843 — SKU CSRP-62 — Gewinde: 1/4-28 — D: 5/8 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100854 — SKU CSRP-625 — Gewinde: 1/4-28 — D: 5/8 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100872 — SKU CSRP-75 — Gewinde: 1/4-28 — D: 3/4 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100892 — SKU CSRP-755 — Gewinde: 1/4-28 — D: 3/4 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in

Medien / Dokumente
Technische Unterlagen verfügbar: Gripper Technical Information (PDF).

Technische Daten

• Material: 17-4 Edelstahl (für die dargestellten CSRP-Artikel)
• Wärmebehandlung: Rockwell Rc 43/46
• Montage: Blindlochgewinde für Rückseitenmontage
• Form: runde Auflage
• Verfügbare Konfigurationen: mit Innengewinde, c'bore, massiv
• Weitere Materialien der Produktfamilie: Delrin, gehärteter Stahl, Vollhartmetall, Hartmetallspitze
• Maßeinheiten auf der Seite: inches
• Verfügbare Artikelnummern und Gewinde/Abmessungsoptionen sind im Abschnitt Teileoptionen oben aufgeführt
