Stahleinsatz HSE series

quadratisch

Produktübersicht

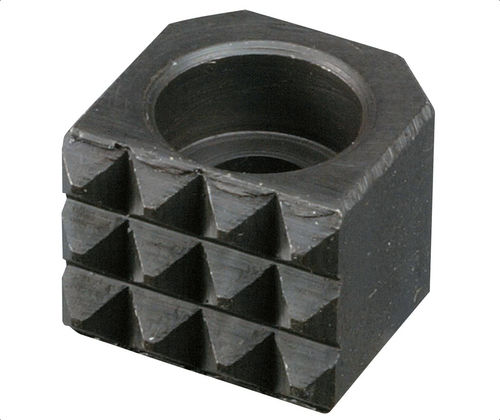

Kantengreifer der HSE-Serie, gefertigt aus M-2 Schnellarbeitsstahl und gehärtet auf Rc 60/62 mit schwarzer Oxidbeschichtung. Quadratische Kantenform mit Verzahnung auf einer Seite; Zahnprofile sind durch Codes (EF, SF, Fine) gekennzeichnet. Durch den Senkbohrung kann die Befestigung vorne mit SHCS- oder LHCS-Schraube erfolgen. Maße sind in Zoll angegeben für einfache Integration in vorhandene Vorrichtungen.

Verfügbare Varianten

• 101317 | HSE-902 | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101318 | HSE-902-SF | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101326 | HSE-903 | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101328 | HSE-903-SF | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101363 | HSE-905 | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101366 | HSE-905-SF | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101403 | HSE-952 | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine
• 101405 | HSE-952-EF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: EF
• 101406 | HSE-952-SF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: SF
• 101435 | HSE-953 | L 1/2 in × W 1/2 in × H 3/8 in | H1 .175 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine

Technische Daten

• Material: M-2 Schnellarbeitsstahl
• Härte: gehärtet auf Rc 60/62
• Oberfläche: schwarze Oxidschicht
• Kantenform: Quadratkante; Verzahnung auf einer Seite (diamond oder straight/fine entsprechend den Codes EF, SF, Fine)
• Befestigung: Senkbohrung für Frontmontage mit SHCS oder LHCS; Senkung spezifiziert für #6 oder #8 SHCS je nach Teil
• Abmessungen: L, W, H, H1, F und F1 in Zoll, wie pro SKU angegeben

Anwendungen & Montagehinweise

• Geeignet für präzises Kantenhalten in Spannvorrichtungen, Lehren und Montageprozessen
• Frontmontage über Senkbohrung ermöglicht bündige Installation und reproduzierbare Positionierung
• Zahnprofil nach Materialoberfläche und Greifanforderung wählen: EF (diamond), SF (straight), Fine (feinere Zähne)

Bestellinformationen

• SKU oder Teilenummer und gewünschten Zahncode angeben (EF / SF / Fine)
• SHCS-Größe bestätigen (#6 oder #8) und Maße in Zoll prüfen
• Lieferzeit und Mengenkonditionen beim Lieferanten unter Angabe des SKU anfragen
