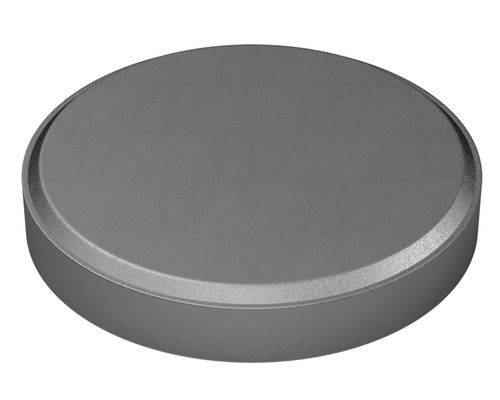

Stahl-Auflagekopf CC-F

Produktübersicht
Hergestellt aus Vollhartmetall für hohe Verschleißfestigkeit. Kann in Vorrichtungen, Prüf- und Spannvorrichtungen angelötet oder geklebt werden. Die Unterseite ist abgeschrägt für Spiel in der Montagebohrung.

Produkttypen

• CC — Vollhartmetall
• CRP — Hartmetallspitze, mit Innengewinde
• CSRP — Edelstahl, mit Innengewinde
• CSRP-C — Edelstahl, mit Senkbohrung
• DRP — Delrin, mit Innengewinde
• DRP-C — Delrin, mit Senkbohrung
• SRP — Stahl, mit Innengewinde
• SRP-C — Stahl, mit Senkbohrung

Teile / Optionen

• CC-1F (SKU 101626) — D: 1/4 in; H: 1/8 in; F x45°: 0.02 in
• CC-2F (SKU 101655) — D: 5/16 in; H: 1/8 in; F x45°: 0.02 in
• CC-3F (SKU 101682) — D: 3/8 in; H: 1/8 in; F x45°: 0.02 in
• CC-4F (SKU 101776) — D: 1/2 in; H: 1/8 in; F x45°: 0.02 in
• CC-5F (SKU 101799) — D: 5/8 in; H: 1/8 in; F x45°: 0.02 in
• CC-6F (SKU 101818) — D: 3/4 in; H: 1/8 in; F x45°: 0.02 in
• CC-8F (SKU 101845) — D: 1 in; H: 5/32 in; F x45°: 0.02 in

Medien / Begleitdokumente

• Gripper Technical Information (PDF)

Eigenschaften / Technische Daten

• Material: Vollhartmetall (hohe Verschleißfestigkeit)
• Montage: Kann in Vorrichtungen, Prüf- und Spannvorrichtungen angelötet oder geklebt werden
• Unterseite: Abgeschrägt für Spiel in der Montagebohrung
• Auf der Seite angezeigte Einheiten: Inch
• Typische Stirnentlastung (F x 45°): 0.02 in für die aufgeführten CC-F Größen
• Verfügbare Artikelnummern und Größen: CC-1F — D 1/4 in, H 1/8 in; CC-2F — D 5/16 in, H 1/8 in; CC-3F — D 3/8 in, H 1/8 in; CC-4F — D 1/2 in, H 1/8 in; CC-5F — D 5/8 in, H 1/8 in; CC-6F — D 3/4 in, H 1/8 in; CC-8F — D 1 in, H 5/32 in
