Stahleinsatz TG GripSert

Hartmetallfür Metall

Produktübersicht

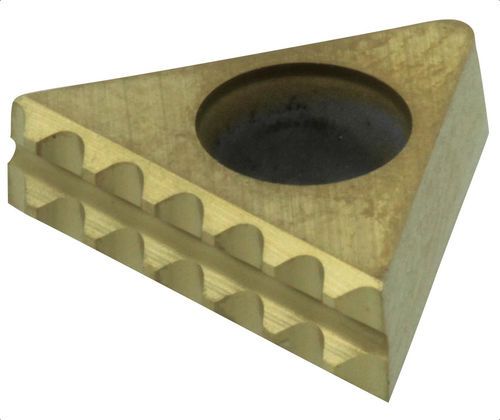

Die TG GripSerts TG-STD Spann-Inserts sind für das Festhalten von Stahlwerkstücken bei Mehrachsenbearbeitungen ausgelegt. Es werden nur 3,5 mm Spannfläche benötigt, um das Werkstück sicher zu halten. Die dreieckige Geometrie und das gezahnte Profil erzeugen einen Zieh-down-Effekt, der ein Anheben beim Spannen verhindert. Die Einsätze bestehen aus hartstoffgebundenem Hartmetall mit Beschichtung, ausgelegt zum Eindringen in Stahl.

Vorteile

• Dreieckige Form mit 5° Konizität und verzahnter Geometrie bietet stabile Spannkraft ohne Vorbearbeitung oder Schwalbenschwanzbearbeitung.
• Der Zieh-down-Effekt verhindert das Anheben des Werkstücks beim Spannen und verbessert die Wiederholgenauigkeit bei 5-Achsen-Operationen.
• Die Konstruktion absorbiert und dämpft Vibrationen, sodass sichere Haltekräfte mit geringerer Spannkraft möglich sind und Werkstückverformung reduziert wird.
• Ermöglicht höhere Spanvolumina und weniger Ausschuss im Vergleich zu konventionellen Spannsystemen.

Verpackung
Verkauf in Packungen zu 10 Stück.

Produkttypen

• TG-ALU — GripSert für Aluminiumwerkstücke
• TG-STD — GripSert für Stahlwerkstücke
• TG-HRC — GripSert für gehärtete Stähle / Titanwerkstücke

Ausgewähltes Teil

• TG-STD — Hartmetall-Einsätze für Stahl - Satz mit 10 Stück

Teiletabelle

• ID: 133940 | SKU: TG-STD | Artikelnummer: TG-STD | L: 10,81 mm | L1: 1,70 mm | L2: 0,30 mm | W: 3,18 mm | W1: 0,30 mm | H: 0,59 mm | H1: 0,36 mm | V: 70° | V1: 40° | V2: 30° | V3: 70° | V4: 5° | PN

Zusätzliches Material
Technisches Ergänzungsblatt verfügbar (Produktinformations-PDF).

Eigenschaften / Technische Spezifikationen

• Gesamtlänge (L): 10,81 mm
• Abstand zwischen Mittelpunkten (L1): 1,70 mm
• Kontaktflächenlänge (L2): 0,30 mm
• Gesamtbreite (W): 3,18 mm
• Breite Spannfläche (W1): 0,30 mm
• Höhe (H): 0,59 mm
• Zahnhöhe (H1): 0,36 mm
• Kerbenwinkel Spannfläche: 70°
• Zahnwinkel: 40°
• Kerbenwinkel: 30°
• Kerbe in Spannfläche Winkel: 70°
• Konizität / Dreiecksform: 5°
• Material: hartstoffgebundenes Hartmetall mit Beschichtung (zum Eindringen in Stahl ausgelegt)
• Anwendung: Spann-Inserts für Stahl; geeignet für 5-Achsen-Bearbeitung; Zieh-down-Effekt verhindert Anheben
