Einsatz / Rollen Zackenlaschen TG-ALU

selbstblockierendHartmetallkundenspezifisch

Produktbeschreibung

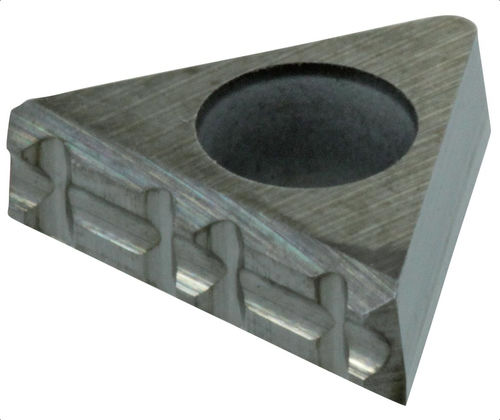

TG GripSerts Spann-Einsätze sind für das sichere Spannen von Aluminium-Bauteilen bei hochpräzisen Bearbeitungen, einschließlich 5-Achsen-Operationen, ausgelegt. Die Einsätze benötigen nur 3,5 mm Spannfläche, um das Werkstück zu halten, und ihre Geometrie erzeugt einen Absenkeffekt, der das Anheben beim Spannen verhindert. Hergestellt aus beschichtetem Hartmetall mit spezialisierten dreieckigen Zähnen, sind TG GripSerts so gestaltet, dass sie Aluminium effektiv eindringen.

Produkttypen

• TG-ALU — GripSert für Aluminiumbauteile
• TG-STD — GripSert für Stahlbauteile
• TG-HRC — GripSert für gehärtete Stähle / Titan

Teiledaten (Tabelle)
ID: 133942
SKU / Teilenummer: TG-ALU
L (Gesamtlänge mm): 10.69
L1 (Abstand zwischen Mittelpunkten mm): 1.80
L2 (Kontaktflächenlänge mm): 0.41
L3 (Spannfläche - unterer Stufenlänge mm): 1.88
L4 (Abstand zwischen Mittelpunktspunkten mm): 2.86
W (Gesamtbreite mm): 3.18
W1 (Spannflächentiefe mm): 0.19
W2 (Kontaktflächenbreite mm): 0.62
H (Gesamthöhe mm): 0.30
V (Kerbenwinkel der Spannfläche Grad): 70
V1 (Zahnwinkel Grad): 40
V2 (Kerbenwinkel Grad): 30
V3 (Grad): 70
V4 (Grad): 5

Technische Spezifikationen

• Material: beschichtetes Hartmetall (Einsatz)
• Ausgelegt für: Aluminiumbauteile
• Benötigte Spannfläche: 3,5 mm
• Form: dreieckig mit 5° Kegeligkeit und spezialisierter Zahngeometrie
• Funktion: erzeugt Absenkeffekt, der das Anheben des Werkstücks beim Spannen verhindert
• Vorteile: absorbiert und dämpft Vibrationen; sichere Halterung bei geringeren Spannkräften zur Vermeidung von Verformungen; höhere Zerspanungsraten und reduzierte Materialverluste im Vergleich zu herkömmlichen Spannsystemen
• Verpackung: verkauft in Packungen zu 10
• Teilenummer / Modell: TG-ALU
