Gewindeeinsatz CT series

StahlHartmetall

Beschreibung
Ausführung mit gezahnter Hartmetallsaugfläche, auf den Körper aus wärmebehandeltem legiertem Stahl aufgelötet. Spannbacken sind um 15° geneigt, passend für Rocker-Mandrel-Typen Woodworth, Maxi-Grip und Ultra-Grip. Durchgangsgewinde (Gewindebohrung).

Produkttypen
CT Spannbackeneinsätze — Winkel, mit Hartmetallspitze. Verfügbare Zahnprofile: Fine, 4 Point, Straight, Angular.

Verfügbare Teile (Tabelle)
Überschriften: ID | SKU | Ersatzteilnummer | Gewinde | L (in) | L1 (in) | W (in) | W1 (in) | H (in) | V Grad | F x 45° (in) | Zahnprofil

• 100713 | CT-127-12 | CT-127-12 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100718 | CT-127-4 | CT-127-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100721 | CT-130-4 | CT-130-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100726 | CT-145-5 | CT-145-5 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular
• 100732 | MCT-127-12 | MCT-127-12 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100733 | MCT-127-4 | MCT-127-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100742 | MCT-130-4 | MCT-130-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100744 | MCT-145-5 | MCT-145-5 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular

Medien

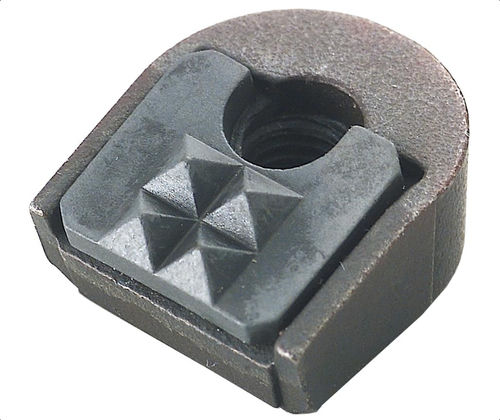

Technisches Datenblatt (PDF) verfügbar und Produktfoto mit der Bezeichnung "CT-ANGLE - carbide tipped angle grip".

Eigenschaften / Technische Daten

• Gezahnte Hartmetall-Prägehilfe (gripper pad) auf einen wärmebehandelten legierten Stahlkörper aufgebrannt
• Spannbackenwinkel: 15° für Rocker-Mandrel-Typen Woodworth, Maxi-Grip und Ultra-Grip
• Durchgangsgewinde (Gewindebohrung)
• Verfügbare Zahnprofile: Fine, 4 Point, Straight, Angular
• Verfügbare Gewinde: #10-32 (Zoll) und M5x0.80 (metrisch)
• Typische Abmessungen (Beispiel): L .65 in, L1 .60 in, W 9/16 in, W1 15/32 in, H 3/8 in, V 15°
• Mehrere Teilenummern/Varianten: CT-127-12, CT-127-4, CT-130-4, CT-145-5, MCT-127-12, MCT-127-4, MCT-130-4, MCT-145-5
