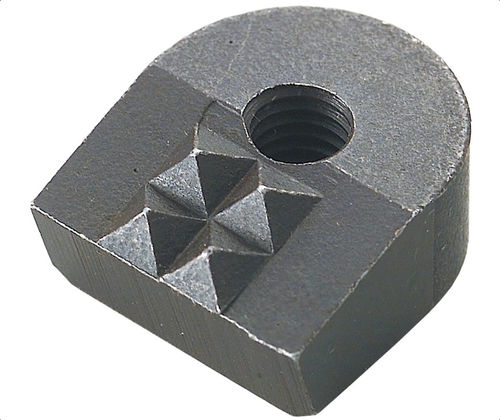

Gewindeeinsatz HS

Stahl

Übersicht
Hergestellt aus M-2 Schnellarbeitsstahl. Gehärtet auf Rc 60/62 mit schwarzer Oxidbeschichtung. Gezahnte und glatte Ausführungen verfügbar. Backen sind um 15° geneigt, um in Woodworth-, Maxi-Grip- und Ultra-Grip-Rocker-Mandrel zu passen. Durchgangsgewinde mit Innengewinde.

Produktvarianten (Tabelle)
ID | SKU | Teilenummer | Gewinde | L (in) | L1 (in) | W (in) | H (in) | V Grad | F x 45° (in) | Zahnprofil

• 100387 | HS-110 | HS-110 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth
• 100404 | HS-127-12 | HS-127-12 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Fine
• 100426 | HS-127-4 | HS-127-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 4 Point
• 100431 | HS-128-22 | HS-128-22 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | Fine
• 100433 | HS-128-4 | HS-128-4 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 4 Point
• 100452 | HS-130-4 | HS-130-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Straight
• 100462 | HS-145-5 | HS-145-5 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Angular
• 100475 | HS-150-3 | HS-150-3 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 3 Point / 90°ST
• 100479 | HS-158-3 | HS-158-3 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 3 Point / 90°ST
• 100481 | MHS-110 | MHS-110 | M5x0.8 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth

Medien
Technische Informationen als PDF verfügbar (Produktdatenblatt).

Eigenschaften / technische Spezifikationen

• Material: M-2 Schnellarbeitsstahl
• Härte: gehärtet auf Rc 60/62
• Oberfläche: schwarzes Oxid
• Verfügbare Ausführungen: gezahnt, glatt, fein, 4-Punkt, gerade, winklig, 3-Punkt / 90°ST
• Backenwinkel: 15° (ausgelegt für Woodworth-, Maxi-Grip- und Ultra-Grip-Rocker-Mandrel)
• Gewindeart: Durchgangsgewinde (mit Innengewinde)
• Gewindeoptionen: #10-32, 1/4-28, M5x0.8 (je nach Variante)
• Typische Abmessungen je Variante: L (0.65 oder 0.88 in), L1 (0.60 oder 0.81 in), W (9/16 oder 3/4 in), H (3/8 oder 1/2 in)
• F x 45° Nennmaß: 0.03 in
