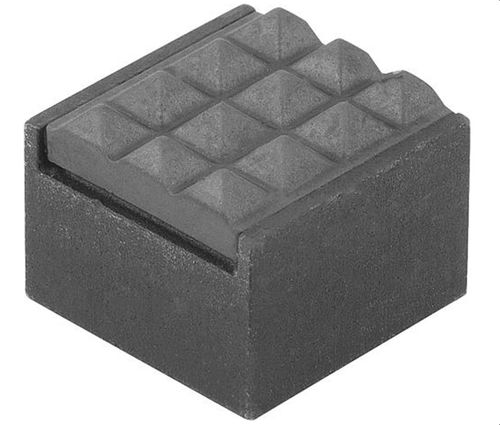

Gewindeeinsatz MCT seriesStahlHartmetallquadratisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Gewinde
- Material
- Stahl, Hartmetall
- Form
- quadratisch
- Anwendung
- für Metall
- Weitere Eigenschaften
- Blind
- Außendurchmesser
5 mm
(0,2 in)- Länge
Max: 12 mm
(0,47 in)Min: 11,87 mm
(0,47 in)
Beschreibung
Produktübersicht
Gewindebohrer für Sackloch, ausgelegt für Montage von der Rückseite. Ausführung mit gezahntem Hartmetall-Griffpolster, auf einen wärmebehandelten legierten Stahlkörper aufgelötet. Geeignet für präzises Spannen und verschraubte Befestigungen in Sackloch-Anwendungen.
Produkttypen
Teiletabelle
ID | SKU | Artikelnummer | Gewinde (mm) | L (mm) +0/-0.13 | L1 (mm) | W (mm) +0/-0.13 | W1 (mm) | H (mm) +0/-0.13 | F X 45° | Zahnmuster
100709 | MCT-9120 | MCT-9120 | M5x0.80 | 12 | 6.96 | 12 | 13/32 | 10 | .80 | Fine
100712 | MCT-9122 | MCT-9122 | M5x0.80 | 12 | 8.94 | 12 | 13/32 | 12 | .80 | Fine
Teileoptionen
Technische Daten
Gewindebohrer für Sackloch, ausgelegt für Montage von der Rückseite. Ausführung mit gezahntem Hartmetall-Griffpolster, auf einen wärmebehandelten legierten Stahlkörper aufgelötet. Geeignet für präzises Spannen und verschraubte Befestigungen in Sackloch-Anwendungen.
Produkttypen
- MCT — Greifereinsätze — Quadratisch, hartmetallbestückt, diamantförmige Verzahnung, gebohrt/mit Innengewinde (metrisch)
Teiletabelle
ID | SKU | Artikelnummer | Gewinde (mm) | L (mm) +0/-0.13 | L1 (mm) | W (mm) +0/-0.13 | W1 (mm) | H (mm) +0/-0.13 | F X 45° | Zahnmuster
100709 | MCT-9120 | MCT-9120 | M5x0.80 | 12 | 6.96 | 12 | 13/32 | 10 | .80 | Fine
100712 | MCT-9122 | MCT-9122 | M5x0.80 | 12 | 8.94 | 12 | 13/32 | 12 | .80 | Fine
Teileoptionen
- Gesamthöhe (mm): 10 oder 12
Technische Daten
- Montage: Gewindebohrer für Sackloch, Montage von der Rückseite (seitliche Montagevariante separat verfügbar)
- Material / Aufbau: Gezahntes Hartmetall-Griffpolster aufgelötet auf wärmebehandelten legierten Stahlkörper
- Zahnmuster: Fein
- Gewinde: M5 x 0.80
- Verfügbare Artikelnummern: MCT-9120, MCT-9122
- Wichtige Abmessungen: Siehe Teiletabelle für L, L1, W, W1, H
