Seitenmontierte Klimaanlage für Schaltschrank HT4730SS-316

kompaktIndustrieHochtemperatur

Beschreibung

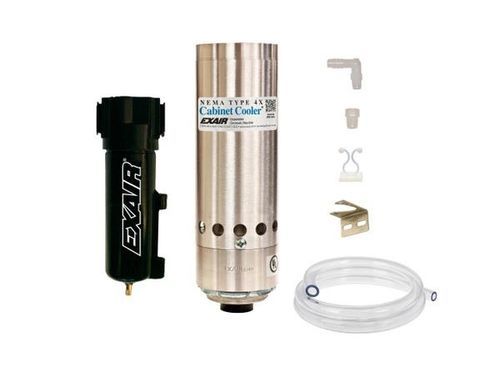

EXAIR NEMA 4X (IP66) Hochtemperatur Cabinet Cooler® Systeme bieten Schaltschrankkühlung für Umgebungstemperaturen von 125°F bis 200°F (52°C bis 93°C). Gefertigt aus Edelstahl Typ 303 oder Typ 316 für Lebensmittelumgebungen und korrosive Anwendungen, beinhalten diese Dauerbetriebs‑Systeme einen Cabinet Cooler, ein Kaltluft-Verteilset und einen 5‑Mikron Automatik‑Ablauffilter. Alle Einheiten sind UL‑gelistet und CE‑konform. Der Cabinet Cooler nutzt ein Vortex‑Rohr, um ohne bewegliche Teile kalte Luft aus Druckluft zu erzeugen, und lässt sich in Minuten durch eine standardmäßige Elektro‑K.O.-Öffnung montieren. NEMA 4X Dauerbetriebs‑Systeme werden empfohlen, wenn konstante Kühlung und eine positive Spülung erforderlich sind.

Anwendungen

• Programmierbare Steuerungen
• Leitungssteuerungsschränke
• Motorsteuerzentralen
• Relais‑Schaltschränke
• NC/CNC‑Systeme
• Modulare Steuerzentralen
• CCTV‑Kameras
• Computer‑Schränke
• Laser‑Gehäuse
• Elektronische Waagen

Vorteile

• Niedrige Betriebskosten
• Kompakt, einfache Montage
• Kühlleistungen bis zu 5.600 Btu/h (1.641 Watt)
• Leiser Betrieb (modellabhängig)
• Erhält NEMA‑4‑Integrität (IP66)
• Stabilisiert Gehäusetemperatur und -feuchte
• Keine FCKW, keine beweglichen Teile — wartungsarm
• Einbau in standardmäßige Elektro‑K.O.-Öffnung
• Verhindert fehlerhafte Auslösungen, Hitzeschäden und Schaltungsdrift
• Eliminiert Lüfter und Raumluftfilter

Modelle (Auszug)
NEMA 4X (IP66) Hochtemperatur Cabinet Cooler Systeme - Edelstahl Typ 303
Model | Btu/hr. (Watts)
HT4715SS | 1,000 (293)
HT4725SS | 1,700 (498)
HT4730SS | 2,000 (586)
HT4740SS | 2,800 (821)
HT4750SS | 3,400 (997)
HT4760SS | 4,000 (1,171)
HT4770SS | 4,800 (1,406)
HT4780SS | 5,600 (1,641)

NEMA 4X (IP66) Hochtemperatur Cabinet Cooler Systeme - Edelstahl Typ 316
Model | Btu/hr. (Watts)
HT4715SS-316 | 1,000 (293)
HT4725SS-316 | 1,700 (498)
HT4730SS-316 | 2,000 (586)
HT4740SS-316 | 2,800 (821)
HT4750SS-316 | 3,400 (997)
HT4760SS-316 | 4,000 (1,171)
HT4770SS-316 | 4,800 (1,406)
HT4780SS-316 | 5,600 (1,641)

Leistungsübersicht
Die Kühlleistung ist bei 100 PSIG (6,9 BAR) Versorgungsdruck bewertet. Schallpegel variieren je nach Modell (Beispiele: HT4715SS ≈ 73 dBA; HT4725SS ≈ 80 dBA; HT4780SS ≈ 85 dBA). Dauerbetriebs‑Systeme beinhalten Kühler, Filterabscheider und Kaltluft‑Verteilset. Thermostatgesteuerte Systeme enthalten Thermostat, Magnetventil und optional Electronic Temperature Control (ETC™).

Zubehör & Optionen
Seitliche Montagekits für begrenzten Platz oben/seitlich; Kaltluft‑Verteilset (Leitungen, Clips, Fittings); 5‑Mikron Automatik‑Ablauffilter eingeschlossen; optionaler Koaleszenzfilter bei Öl im Druckluftsystem empfohlen; Magnetventile und ETC™ als Upgrade verfügbar.

Funktionsweise
Druckluft strömt in den mit Vortex‑Rohr ausgestatteten Cabinet Cooler und wird in warme und kalte Ströme getrennt. Die kalte Luft wird über das Verteilset in das Gehäuse geführt, die warme Luft abgeführt. Das System kühlt und erzeugt eine leichte positive Spülung, um das Eindringen von Außenluft zu verhindern.

Technische Daten

• Serie: NEMA 4X Cabinet Cooler® Systems (High Temperature, Dauerbetrieb)
• Brand: EXAIR
• Betriebsbereich Umgebung: 125°F bis 200°F (52°C bis 93°C) für Hochtemperaturmodelle
• Materialien: Edelstahl Typ 303 oder Typ 316 (korrosionsbeständige NEMA 4X Ausführung)
• Kühlleistungen: 1.000 bis 5.600 Btu/h (293 bis 1.641 W) je nach Modell
• Bewertung bei 100 PSIG (6,9 BAR) Versorgungsdruck
• Typische Kaltluft‑Temperaturdifferenz: ≈54°F (30°C) unter Versorgungsdruck bei 100 PSIG
• Schallpegel: modellabhängig (≈73–85 dBA)
• Filtration: 5‑Mikron Automatik‑Ablauffilter inklusive; Koaleszenzfilter empfohlen bei Öl
• Steuerungsoptionen: Dauerbetrieb oder thermostatgesteuert (ETC™ verfügbar)
• Typische Thermostateinstellung (thermostatisch): 95°F (35°C)
• Montage: Einbau durch standardmäßige Elektro‑K.O.-Öffnung; seitliche Montagekits verfügbar (NEMA‑Rating bleibt erhalten)
• Normen: UL Listed und CE konform
• Garantie: fünfjährige Herstellergarantie (laut Herstellerangabe)
• Typische Systemkomponenten (Dauerbetrieb): Cabinet Cooler, Kaltluft‑Verteilset, Filterabscheider
