Seitenmontierte Klimaanlage für Schaltschrank 4840

kompaktfür EDV-SäleIndustrie

Beschreibung NEMA 4 (IP66) Thermostatsteuerungssysteme schalten Cabinet Cooler® Einheiten nur dann ein, wenn die Innentemperaturen den eingestellten Grenzwert erreichen, und bieten so eine effiziente Kühlung und Spülung des Gehäuses. Die Systeme verwenden ein Wirbelrohr, um aus Druckluft kalte Luft ohne bewegliche Teile zu erzeugen, enthalten einen 5-Mikron-Ablassfilter (Wasser/Schmutz) mit automatischem Ablass und ein Kaltha distribuktionskit zur gezielten Verteilung der kalten Luft. Geräte sind UL-gelistet und CE-konform.

Anwendungen

• Programmierbare Steuerungen
• Leitungs-Steuerschränke
• Motorsteuerzentralen
• Relaistafeln
• NC/CNC-Systeme
• Modulare Steuerzentren
• CCTV-Kameras
• Computergehäuse
• Gehäuse für gekühlte Laser
• Elektronische Waagen

Vorteile

• Geringe Kosten
• Kompakte Bauweise
• Kühlleistungen bis zu 5.600 Btu/h (1.641 W)
• Leiser Betrieb
• Schnelle Installation (Montage durch standardmäßigen Elektro-Knockout)
• Erhält NEMA 4 Integrität (IP66)
• Keine FCKW, keine beweglichen Teile (wartungsfrei)
• Stabilisiert Gehäusetemperatur und -feuchte
• Eliminiert Lüfter und Filter, die kontaminierte Luft ansaugen

Modelle (Thermostatsteuerung) - NEMA 4 (IP66)
Model | Btu/hr. (Watts)
4804 | 275 (80)
4808 | 550 (162)
4815 | 1,000 (293)
4825 | 1,700 (498)
4830 | 2,000 (586)
4840 | 2,800 (821)
4850 | 3,400 (997)
4860 | 4,000 (1,171)
4870 | 4,800 (1,406)
4880 | 5,600 (1,641)

Modelle (Thermostatsteuerung) - 240V Varianten
4804-240 | 275 (80)
4808-240 | 550 (162)
4815-240 | 1,000 (293)
4825-240 | 1,700 (498)
4830-240 | 2,000 (586)
4840-240 | 2,800 (821)
4850-240 | 3,400 (997)
4860-240 | 4,000 (1,171)
4870-240 | 4,800 (1,406)
4880-240 | 5,600 (1,641)

Modelle (Thermostatsteuerung) - 24VDC Varianten
4804-24VDC | 275 (80)
4808-24VDC | 550 (162)
4815-24VDC | 1,000 (293)
4825-24VDC | 1,700 (498)
4830-24VDC | 2,000 (586)
4840-24VDC | 2,800 (821)
4850-24VDC | 3,400 (997)
4860-24VDC | 4,000 (1,171)
4870-24VDC | 4,800 (1,406)
4880-24VDC | 5,600 (1,641)

Leistung (Zusammenfassung)
Modellgruppe | Btu/hr. | Watts | Schalldruckpegel (dBA)
4804 (und Varianten) | 275 | 80 | 59*
4808 (und Varianten) | 550 | 162 | 67*
4815 (und Varianten) | 1,000 | 293 | 73
4825 (und Varianten) | 1,700 | 498 | 80
4830 (und Varianten) | 2,000 | 586 | 80
4840 (und Varianten) | 2,800 | 821 | 82
4850 (und Varianten) | 3,400 | 997 | 84
4860 (und Varianten) | 4,000 | 1,171 | 84
4870 (und Varianten) | 4,800 | 1,406 | 84
4880 (und Varianten) | 5,600 | 1,641 | 85
*Mit optionalem Kälteschalldämpfer installiert. Kühlleistung gemessen bei 100 PSIG (6,9 BAR) Versorgungsdruck.

Funktionsweise Druckluft tritt in den wirbelrohrbetriebenen Cabinet Cooler® ein und wird in heiße und kalte Ströme getrennt. Die heiße Luft wird gedämpft und abgeführt; die kalte Luft wird über das Kit zur Verteilung kalter Luft ins Gehäuse geleitet. Die verdrängte heiße Luft steigt auf und wird über eine Gehäuseentlüftung abgeführt, wodurch Kühlung und Spülung erfolgen, ohne Außenluft in das Panel zu lassen.

Weitere Details

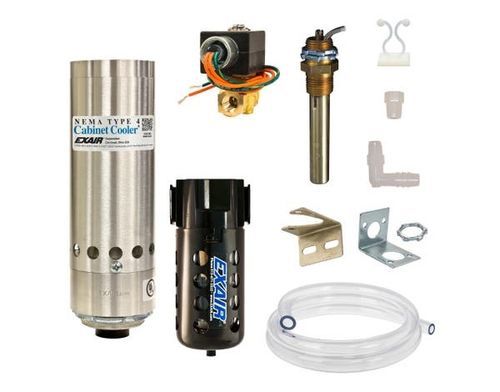

• Enthält: Kühler, Magnetventil und Thermostat (bei thermostatgesteuerten Systemen), 5-Mikron-Ablassfilter/-separator und Kit zur Verteilung kalter Luft.
• Thermostat: ab Werk auf 95°F (35°C) eingestellt, hält typischerweise ±2°F (1°C) im Gehäuse.
• Materialien: Aluminiumgehäuse mit Wirbelrohr aus 303-Edelstahl (NEMA 4 Einheiten). NEMA 4X Varianten sind aus Edelstahl für korrosive Umgebungen.
• Montage: Montage durch gebohrtes Loch oder standardmäßigen Elektro-Knockout; Seitenmontage-Kits verfügbar, um die NEMA-Bewertung bei Bedarf beizubehalten.
• Kühlleistung: sorgt für etwa 54°F (30°C) Temperaturabfall gegenüber der Zuluft bei 80 PSIG (5,5 BAR); höhere Zulauftemperatur oder niedrigere Zulaufdruck verringern die Kühlleistung.
• Filtration: 5 Mikron automatischer Ablass Wasser- & Schmutzfilter Standard; bei Vorhandensein von Öl im Druckluftnetz zusätzlichen Koaleszenzfilter verwenden.
• Cold Air Distribution Kit: Vinylschläuche, Clips und Fittings zur gezielten Luftführung für Zirkulation oder Hotspots.
• ETC (Electronic Temperature Control): optionaler digitaler ETC bietet präzise Regelung, LED-Anzeige der Innenraumtemperatur und schaltet das Magnetventil, wenn der Sollwert überschritten wird. ETC-Einheiten sind RoHS- und CE-konform.

Eigenschaften / Technische Daten

• Serienname: NEMA 4 Cabinet Cooler® Systems (Thermostatsteuerung)
• Hersteller / Marke: EXAIR
• Beispiel Modellfamilien: 4804, 4808, 4815, 4825, 4830, 4840, 4850, 4860, 4870, 4880 (und -240, -24VDC, -ETC Varianten)
• Kühlbereich: 275 bis 5.600 Btu/h (80 bis 1.641 W)
• Typische Schallpegel: 59–85 dBA je nach Modell und Optionen (Kälteschalldämpfer reduziert Geräusch)
• Werksseitiger Thermostateinstellpunkt: 95°F (35°C); typische Regelgenauigkeit ±2°F (1°C)
• Bezugsdruck für angegebene Kapazität: 100 PSIG (6,9 BAR); typischer Temperaturabfall ~54°F (30°C) bei 80 PSIG (5,5 BAR)
• Standardfiltration: 5 Mikron automatischer Ablass Wasser & Schmutz Separator
• Materialien: Aluminiumgehäuse; Wirbelrohr aus 303-Edelstahl; 4X Varianten aus Edelstahl geeignet für korrosive Umgebungen
• Zulassungen / Konformität: UL Listed und CE compliant
• Inklusive Kit zur Verteilung kalter Luft (Schlauch, Clips, Fittings)
• Montage: Standard-Elektro-Knockout oder gebohrtes Loch; Seitenmontage-Kits verfügbar, um NEMA-Bewertung zu erhalten
• ETC-Optionen: digitales ETC mit internem Thermoelement, LED-Anzeige und Tasten zur Sollwerteinstellung; ETC-Varianten für Nachrüstung oder als integrierte Konfiguration verfügbar
