Regelbarer Thermostat 4840SS

Einbau24 VDC240 V AC

Übersicht
NEMA 4X-Thermostatsteuerungen schalten Cabinet Cooler® Einheiten nur ein, wenn die Innentemperatur kritische Werte erreicht, und senken so den Druckluftverbrauch. Die werkseitig eingestellte Thermostatsteuerung liegt bei 95°F (35°C) und hält typischerweise ±2°F (±1°C) im Gehäuse. NEMA 4X (IP66) Cabinet Cooler sind aus Edelstahl gefertigt für Lebensmittel- und korrosive Umgebungen. EXAIR Cabinet Cooler nutzen ein Vortex-Rohr zur Erzeugung kalter Luft aus Druckluft ohne bewegliche Teile. Das kompakte Gerät lässt sich durch eine Standard-Elektroöffnung montieren. NEMA 4X-Systeme haben ein Niederdruck-Sicherheitsventil am Vortex-Rohr und am Gehäuseauslass, das die Gehäuseintegrität bei Stillstand bewahrt. Verschiedene Kühlleistungen sind für kleine und große Schaltschränke verfügbar. Alle Modelle sind UL-gelistet und CE-konform.

Anwendungen

• Speicherprogrammierbare Steuerungen
• Leitungssteuerungsschränke
• Motorsteuerzentralen
• Relaisgehäuse
• NC/CNC-Systeme
• Modulare Steuerzentren
• CCTV-Kameras
• Computergehäuse
• Gekühlte Lasergehäuse
• Elektronische Waagen

Vorteile

• Niedrigere Betriebskosten durch thermostatgesteuerten Druckluftverbrauch
• Korrosionsbeständige Edelstahlkonstruktion für raue Umgebungen
• Kompaktes Design, Montage in Minuten
• Kühlleistungen bis 5.600 Btu/h (1.641 W)
• Leiser Betrieb, optionaler Schalldämpfer
• Erhält NEMA 4X (IP66) Gehäuseintegrität
• Stabilisiert Gehäuse-Temperatur und -Feuchte
• Keine FCKW und keine beweglichen Teile — wartungsarm
• Einbau in standardmäßige Elektroöffnung möglich
• Eliminiert Lüfter, Filter und damit verbundene Ausfallzeiten

Modelle und Kühlleistungen (Auszug aus Produkttabellen)
NEMA 4X (IP66) Cabinet Cooler Systems - Typ 303 Edelstahl, Thermostatsteuerung (120V)
4804SS | 275 Btu/h (80 W)
4808SS | 550 Btu/h (162 W)
4815SS | 1.000 Btu/h (293 W)
4825SS | 1.700 Btu/h (498 W)
4830SS | 2.000 Btu/h (586 W)
4840SS | 2.800 Btu/h (821 W)
4850SS | 3.400 Btu/h (997 W)
4860SS | 4.000 Btu/h (1.171 W)
4870SS | 4.800 Btu/h (1.406 W)
4880SS | 5.600 Btu/h (1.641 W)

NEMA 4X (IP66) Cabinet Cooler Systems - Typ 316 Edelstahl, Thermostatsteuerung (120V)
4804SS-316 | 275 Btu/h (80 W)
4808SS-316 | 550 Btu/h (162 W)
4815SS-316 | 1.000 Btu/h (293 W)
4825SS-316 | 1.700 Btu/h (498 W)
4830SS-316 | 2.000 Btu/h (586 W)
4840SS-316 | 2.800 Btu/h (821 W)
4850SS-316 | 3.400 Btu/h (997 W)
4860SS-316 | 4.000 Btu/h (1.171 W)
4870SS-316 | 4.800 Btu/h (1.406 W)
4880SS-316 | 5.600 Btu/h (1.641 W)

Auch erhältlich (gleiche Modellreihen):

• Typ 303 und 316 Varianten für 240V und 24VDC
• Thermostatsteuerung mit ETC (Electronic Temperature Control) für 120V, 240V und 24VDC
• Modelle mit Dauerbetrieb (ohne Thermostat) für konstante Spülung

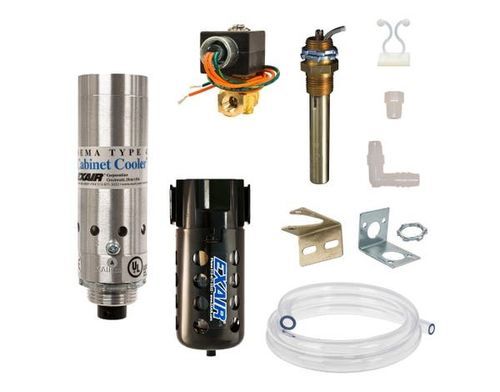

Lieferumfang / Typische Systeminhalte

• Cabinet Cooler (Vortex-Rohr-basiert)
• Thermostat und Magnetventil (für Thermostatsteuerungen)
• Filterabscheider (5 Mikron, automatische Entwässerung)
• Kit zur Verteilung der kalten Luft (Schläuche, Klammern, Anschlüsse)
• Optionales ETC — interne Temperaturrückführung und Tastensteuerung

Technische Daten

• Brand: EXAIR
• Serie: Cabinet Cooler® Systems
• NEMA-Bewertung: NEMA 4X (IP66) — staubdicht, öldicht, spritz- und korrosionsbeständig, Innen-/Außeneinsatz
• Materialien: Typ 303 oder Typ 316 Edelstahl verfügbar (316 für stärkere Korrosion)
• Thermostat: Einstellbar, werkseitig 95°F (35°C); Regelung typ. ±2°F (±1°C)
• ETC: Digitales ETC mit LED-Anzeige und internem Thermoelement verfügbar (ETC RoHS/CE konform)
• Kühlverfahren: Vortex-Rohr — kalte Luft aus Druckluft, keine beweglichen Teile
• Kühlleistung: 275 bis 5.600 Btu/h (80 bis 1.641 W)
• Leistung: Typische Temperaturabsenkung ~54°F (30°C) gegenüber der Versorgungsair bei 100 PSIG (6,9 BAR)
• Filtration: 5 Mikron Automatik-Entwässerungsfilter inkl.; Koaleszenzfilter ergänzen, wenn Öl vorhanden
• Schallpegel: Modellabhängig, ca. 59–85 dBA; optionaler Schalldämpfer
• Montage: Montage durch Standard-Elektroöffnung 1-1/2 NPS; Seitenmontagekits verfügbar
• Optionen: Dauerbetriebsmodelle, ETC-Upgrade, Hochtemperaturversionen (Umgebung 125°F–200°F / 52°C–93°C), Non-Hazardous Purge-Modelle, Doppelanlagen
• Zertifizierungen: UL Listed, CE compliant
• Beispiel-SKU: P4808SS
