Seitenmontierte Klimaanlage für Schaltschrank NHP4840

kompaktIndustriestaubbeständig

Übersicht

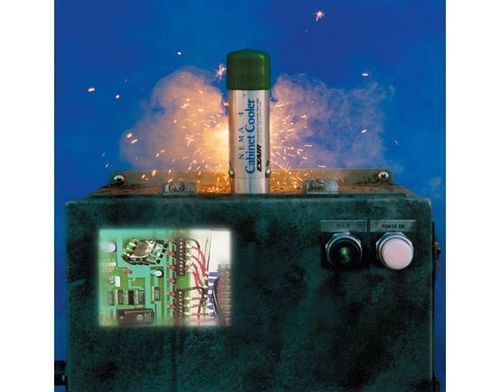

NHP (Non-Hazardous Purge) NEMA 4 Cabinet Cooler®-Systeme erzeugen einen leichten Überdruck im Inneren von Schaltschränken, um das Eindringen von Verunreinigungen durch kleine Öffnungen zu verhindern. Thermostatgeregelte Geräte schalten die Kühlung nur ein, wenn die Innentemperatur den Sollwert erreicht (Werksvoreinstellung 95°F / 35°C) und reduzieren so den Druckluftverbrauch. Die Cabinet Cooler nutzen ein Vortex-Rohr, um aus Druckluft kalte Luft ohne bewegliche Teile zu erzeugen, und werden schnell durch eine Standard-Öffnung montiert. NEMA 4 (IP66)-Modelle sind staub- und öldicht sowie spritzwassergeschützt für Innen- und Außeneinsatz.

Anwendungen

• Programmable Controller
• Leitrechner- und Liniensteuerungsschränke
• Motorsteuerzentralen
• Relaisfelder
• NC/CNC-Systeme
• Modulare Steuerzentren
• CCTV-Kameras
• Computergehäuse
• Lasergehäuse
• Elektronische Waagen

Vorteile

• Niedrige Anschaffungskosten und einfache Montage
• Kompakt, Montage in Standard-Kabeldurchführung
• Kühlleistungen von 275 bis 5.600 Btu/h (80 bis 1.641 W)
• Thermostatsteuerung reduziert Luftverbrauch
• Leiser Betrieb — keine rotierenden Teile
• Erhält die NEMA 4 (IP66)-Integrität des Gehäuses
• Stabilisiert Temperatur und Feuchte im Inneren
• Keine FCKW; keine beweglichen Teile — wartungsarm
• Verhindert unerwünschtes Auslösen und hitzebedingte Schäden
• Eliminiert Bedarf an Raumklimatisierung, Lüftern und Filtern
• Bietet Washdown-Schutz für Gehäuse

Modelle (NEMA 4 Non-Hazardous Purge, Thermostatsteuerung — 120V)
Modell — Btu/h (Watt)
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1.000 (293)
NHP4825 — 1.700 (498)
NHP4830 — 2.000 (586)
NHP4840 — 2.800 (821)
NHP4850 — 3.400 (997)
NHP4860 — 4.000 (1.171)
NHP4870 — 4.800 (1.406)
NHP4880 — 5.600 (1.641)

Modelle (NEMA 4 Non-Hazardous Purge, Thermostatsteuerung — 240V)
Modell — Btu/h (Watt)
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1.000 (293)
NHP4825-240 — 1.700 (498)
NHP4830-240 — 2.000 (586)
NHP4840-240 — 2.800 (821)
NHP4850-240 — 3.400 (997)
NHP4860-240 — 4.000 (1.171)
NHP4870-240 — 4.800 (1.406)
NHP4880-240 — 5.600 (1.641)

Leistung (ausgewählt)
Ausgewählte Leistung (Zufuhr 100 PSIG / 6,9 BAR):
Modell — Btu/h — Watt — Schallpegel (dBA)
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1.000 — 293 — 73
NHP4825 / NHP4825-240 — 1.700 — 498 — 80
NHP4830 / NHP4830-240 — 2.000 — 586 — 80
NHP4840 / NHP4840-240 — 2.800 — 821 — 82
NHP4850 / NHP4850-240 — 3.400 — 997 — 84
NHP4860 / NHP4860-240 — 4.000 — 1.171 — 84
NHP4870 / NHP4870-240 — 4.800 — 1.406 — 84
NHP4880 / NHP4880-240 — 5.600 — 1.641 — 85
*Mit optionalem Kalt-Schalldämpfer.

Zubehör
Seitliche Montagekits ermöglichen die Montage an der Seite eines Gehäuses, wenn oben nur wenig Platz vorhanden ist. NEMA 4 und 4X Seitliche Montagekits erhalten die NEMA-Bewertung und werden in einer Standard-1-1/2 NPS-Öffnung montiert. Seitliche Kits für NEMA 12 sind aus Aluminium; NEMA 4 und 4X Kits sind aus Edelstahl Typ 303 oder 316.

Funktionsweise
Druckluft strömt in ein Vortex-Rohr im Cabinet Cooler und teilt sich in einen heißen und einen kalten Luftstrom. Kalte Luft wird über das Verteilkit in den Schaltschrank geleitet; heiße Luft wird gedämpft und abgeführt. Das System hält einen leichten Überdruck, sodass Außenluft nicht in das Bedienfeld gelangt.

Weitere Produktinformationen

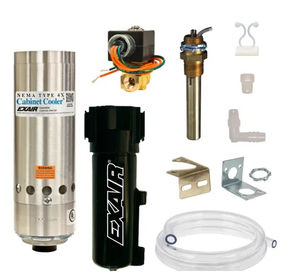

Thermostat-Systeme enthalten den Kühler, Magnetventil, Thermostat (Werksvoreinstellung 95°F / 35°C, einstellbar), Filterabscheider und Verteilkit für kalte Luft. Dauerlauf-Systeme enthalten Kühler, Filterabscheider und Verteilkit. Elektronische Temperaturregelungen (ETC) sind verfügbar für präzise digitale Steuerung und Anzeige der Innentemperatur. Cabinet Cooler-Systeme enthalten einen 5 Mikron Automatikablauf-Wasser- und Schmutzfilter; bei Öl im Druckluftnetz wird ein Koaleszenzfilter empfohlen.

Technische Daten

• Baureihe: NHP (Non-Hazardous Purge) — NEMA 4 (IP66)
• Kühlleistungen: 275 bis 5.600 Btu/h (80 bis 1.641 Watt)
• Thermostat: werkseitig auf 95°F (35°C) eingestellt, einstellbar
• Typischer Temperaturabfall: ~54°F (30°C) unter Versorgungsluft bei 100 PSIG (6,9 BAR)
• Schallpegel: ca. 59–85 dBA abhängig von Modell und Optionen
• Konstruktion: Aluminiumgehäuse mit Vortex-Rohr aus Edelstahl
• Filtration: 5 Mikron Automatik-Ablauf Wasser- und Schmutzfilter inklusive; Koaleszenzfilter empfohlen bei Öl
• Steuerung: Magnetventile in mehreren Spannungen; ETC digitale Steuerungen verfügbar
• Montage: Einbau durch Standard-Kabeldurchführung; Seitenmontagekits verfügbar
• Keine beweglichen Teile (Vortex-Rohr) — wartungsarm
• Zertifizierungen: UL Listed und CE-konform
• Sorgt für kontinuierliche positive Spülung zum Schutz vor Eindringen von Verunreinigungen
