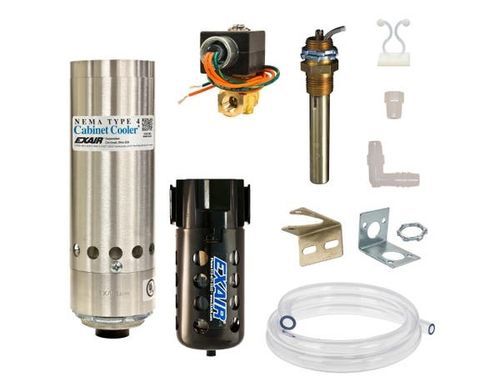

Seitenmontierte Klimaanlage für Schaltschrank Model HT4840

vertikalkompaktfür EDV-Säle

Übersicht
Thermostatgesteuerte Hochtemperatur-Cabinet Cooler® Systeme für Umgebungstemperaturen von 125°F bis 200°F (52°C bis 93°C). Diese NEMA 4 (IP66) Einheiten verfügen über Niederdruck-Entlastungsventile sowohl für das Vortex-Rohr als auch für die Schaltschrankentlüftung; die Ventile schließen, wenn der Kühler nicht betrieben wird, um die Gehäuseintegrität zu erhalten. Die standardmäßige Thermostatsteuerung schaltet den Kühler nur ein, wenn die Innentemperatur kritische Werte erreicht; werkseitig auf 95°F (35°C) eingestellt und verstellbar. EXAIR Cabinet Coolers® wandeln Druckluft mittels Vortex-Rohr ohne bewegliche Teile in kalte Luft um und lassen sich durch eine standardmäßige Elektro-Ausbruchöffnung montieren. Alle Geräte sind UL Listed und CE-konform.

Anwendungen

• Programmierbare Steuerungen
• Leitungssteuerungsschränke
• Motorsteuerzentren
• Relaisfelder
• NC/CNC-Systeme
• Modulare Steuerzentren
• CCTV-Kameras
• Computergehäuse
• Lasergehäuse
• Elektronische Waagen

Vorteile

• Niedrige Kosten
• Kompakte Bauweise
• Kühlleistungen bis zu 5.600 Btu/h (1.641 Watt)
• Leiser Betrieb
• Schnelle Montage (Minuten)
• Erhält die NEMA 4 Integrität (IP66)
• Stabilisiert Gehäusetemperatur und -feuchte
• Keine FCKW
• Keine beweglichen Teile — wartungsfrei
• Montage in standardmäßiger Elektro-Ausbruchöffnung
• Verhindert lästige Auslösungen und Hitzeschäden
• Eliminiert Ventilatoren und Filter
• Minimiert Produktionsausfall
• Verhindert Schaltungsdrift und Verschmutzung
• Bietet Washdown-Schutz

Modelle / Kapazitäten (Thermostatsteuerung)
Modell | Btu/h (Watt)
HT4815 | 1.000 (293)
HT4825 | 1.700 (498)
HT4830 | 2.000 (586)
HT4840 | 2.800 (821)
HT4850 | 3.400 (997)
HT4860 | 4.000 (1.171)
HT4870 | 4.800 (1.406)
HT4880 | 5.600 (1.641)

Leistung (Thermostat - Kühlung / Geräusch)
Modell(e) | Btu/h | Watt | Schallpegel dBA
HT4815, HT4815-240, HT4815-24VDC | 1.000 | 293 | 73
HT4825, HT4825-240, HT4825-24VDC | 1.700 | 498 | 80
HT4830, HT4830-240, HT4830-24VDC | 2.000 | 586 | 80
HT4840, HT4840-240, HT4840-24VDC | 2.800 | 821 | 82
HT4850, HT4850-240, HT4850-24VDC | 3.400 | 997 | 84
HT4860, HT4860-240, HT4860-24VDC | 4.000 | 1.171 | 84
HT4870, HT4870-240, HT4870-24VDC | 4.800 | 1.406 | 84
HT4880, HT4880-240, HT4880-24VDC | 5.600 | 1.641 | 85

Funktionsweise
Druckluft tritt in den Vortex-Rohr-betriebenen Cabinet Cooler® ein und teilt sich in einen heißen und einen kalten Strahl. Die warme Luft wird abgeführt; die kalte Luft wird über ein Kaltluft-Verteilset in den Schaltschrank geleitet. Das Gehäuse wird gekühlt und bei leichtem Überdruck gespült, wodurch das Eindringen von Außenluft verhindert und interne Wärme abgeführt wird.

Zubehör & Optionen

• Seitliche Montage-Kits: erlauben seitliche Montage, wenn Top-Mount nicht möglich ist; erhalten die NEMA-Bewertung und passen in eine standardmäßige 1-1/2 NPS Elektro-Ausbruchöffnung. NEMA 4/4X Side Mount Kits sind aus Edelstahl.
• Kaltluft-Verteilset: Schläuche, Befestigungsklammern und Fittings zur gezielten Zufuhr von Kaltluft an Hotspots.
• Filtration: beinhaltet einen 5-Mikron-Automatikabfluss-Wasser- und Schmutzfilter; Koaleszenzfilter (Ölentfernung) empfohlen, wenn die Zuluft Öl enthält.
• Steuerungsoptionen: Thermostatsteuerung (Werkseinstellung 95°F / 35°C) oder ETC (Electronic Temperature Control) Upgrade für präzise digitale Regelung und interne Temperaturanzeige.
• Magnetventilspannungen verfügbar: 120V 60Hz, 110V 50Hz, 240V 50/60Hz und 24VDC; Magnetventile UL/CSA gelistet oder anerkannt.

Spezifikationen

• Betriebstemperaturbereich: 125°F bis 200°F (52°C bis 93°C) für Hochtemperaturmodelle
• Thermostat: verstellbar, werkseitig auf 95°F (35°C) eingestellt; spart Druckluft, da nur bei Bedarf betrieben
• Kühlkapazität: 1.000 bis 5.600 Btu/h (293 bis 1.641 Watt) bei 100 PSIG (6,9 BAR)
• Typische Absenkung der Kaltlufttemperatur: ≈54°F (30°C) unter Versorgungsluft bei 100 PSIG
• Kaltluftabgabe Vortex-Stufe: bis zu ≈16°F (-9°C) unter Versorgung (abhängig von Einlassbedingungen)
• NEMA-Bewertung: NEMA 4 (IP66) — staubdicht, öldicht, spritzwasserbeständig, innen/außen einsetzbar; enthält Niederdruck-Entlastungsventile
• Konstruktion: Aluminium-Cabinet Cooler mit Vortex-Rohr aus Edelstahl 303; NEMA 4/4X Seitensets aus Edelstahl
• Filtration: 5-Mikron-Automatikabflussfilter enthalten; Koaleszenzfilter empfohlen bei Öl
• Magnetventiloptionen: mehrere Spannungen inkl. 24VDC und 120/240VAC; UL/CSA gelistet/anerkannt
• Montage: Einbau durch standardmäßige 1-1/2 NPS Elektro-Ausbruchöffnung; NEMA 4/4X Einheiten vertikal montieren, außer bei Seitenset
• Wartung: keine beweglichen Teile — wartungsfrei; keine Raumluftfilter zum Verstopfen
• Zertifizierungen: UL Listed und CE-konform
• Garantie: fünf Jahre "Built To Last"
