Seitenmontierte Klimaanlage für Schaltschrank HT4730

kompaktIndustriekorrosionsbeständig

Übersicht EXAIR Cabinet Cooler® Systeme der Serie HT47 bieten NEMA 4 (IP66) konformen Kühl- und Spülschutz für elektrische Gehäuse bei hohen Umgebungstemperaturen (125°F bis 200°F / 52°C bis 93°C). In mehreren Kühlleistungen erhältlich, erzeugen HT47-Systeme mithilfe eines Wirbelrohrs kalte Luft aus Druckluft ohne bewegliche Teile. Dauerbetriebs-Systeme enthalten den Cabinet Cooler, ein Kaltluft-Verteilerkit und einen 5-Mikron-Automatikablauffilter; ein Niederdruck-Überdruckventil schützt Wirbelrohr und Abluft und bewahrt die NEMA-4-Integrität im Leerlauf.

Anwendungen

• Programmierbare Steuerungen
• Leitungssteuerungsschränke
• Motorsteuerzentralen
• Relais-Schaltschränke
• NC/CNC-Systeme
• Modulare Steuerzentralen
• CCTV-Kameras
• Computergehäuse
• Kühlung von Lasergehäusen
• Elektronische Waagen

Vorteile

• Niedrige Installationskosten und kompakte Bauweise
• Kühlleistungen bis 5.600 Btu/hr (1.641 Watts)
• Leiser Betrieb (73–85 dBA je nach Modell)
• Schnelle Montage durch Standard-Kabeleinführung
• Erhält die NEMA 4 (IP66) Gehäuseintegrität
• Stabilisiert Gehäusetemperatur und -feuchte
• Keine FCKW und keine beweglichen Teile — wartungsfrei
• Reduziert Störabschaltungen und Hitzeschäden
• Eliminiert Bedarf an Raumventilatoren/-filtern und reduziert Verschmutzung

Modelle (NEMA 4 Hochtemperatur, Dauerbetrieb)
HT4715 | 1,000 Btu/hr (293 Watts)
HT4725 | 1,700 Btu/hr (498 Watts)
HT4730 | 2,000 Btu/hr (586 Watts)
HT4740 | 2,800 Btu/hr (821 Watts)
HT4750 | 3,400 Btu/hr (997 Watts)
HT4760 | 4,000 Btu/hr (1,171 Watts)
HT4770 | 4,800 Btu/hr (1,406 Watts)
HT4780 | 5,600 Btu/hr (1,641 Watts)

Leistung (Kühlleistung bei 100 PSIG / 6,9 BAR Zuluftdruck)
HT4715 | 1,000 Btu/hr | 293 Watts | 73 dBA
HT4725 | 1,700 Btu/hr | 498 Watts | 80 dBA
HT4730 | 2,000 Btu/hr | 586 Watts | 80 dBA
HT4740 | 2,800 Btu/hr | 821 Watts | 82 dBA
HT4750 | 3,400 Btu/hr | 997 Watts | 84 dBA
HT4760 | 4,000 Btu/hr | 1,171 Watts | 84 dBA
HT4770 | 4,800 Btu/hr | 1,406 Watts | 84 dBA
HT4780 | 5,600 Btu/hr | 1,641 Watts | 85 dBA

Filtration Systeme enthalten einen 5-Mikron-Automatikablauffilter zum Schutz der Elektronik vor Wasser und Schmutz in der Druckluftleitung. Bei Öl im Lieferdruck empfiehlt sich ein Koaleszenzfilter zur Ölrückhaltung.

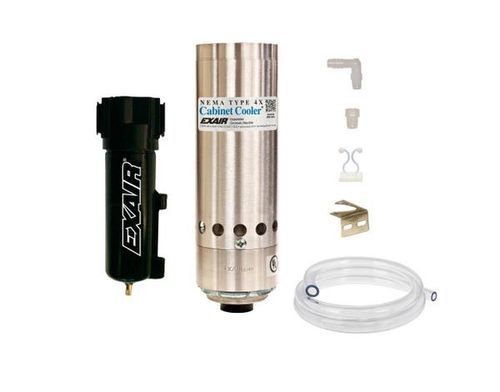

Kaltluft-Verteilerkit Das Verteilerkit enthält flexible Schläuche, Verbindungen und selbstklebende Clips, um die Kaltluft im Schaltschrank oder zu lokalen Hotspots zu führen.

Zulufttemperatur und Temperaturabfall Typischer Temperaturabfall: 54°F (30°C) gegenüber der Zulufttemperatur bei 100 PSIG (6,9 BAR). Höhere Zulufttemperaturen oder geringerer Druck reduzieren die Kühlleistung.

Montage Der Cabinet Cooler wird durch ein gebohrtes Loch oder eine Standard-Kabeleinführung montiert. NEMA 4 und 4X Systeme können oben oder seitlich mit einem Seitenmontage-Kit montiert werden, ohne die Gehäusebewertung zu verlieren.

Magnetventil, Thermostat und ETC (elektronische Temperaturregelung) Dauerbetriebs-Systeme enthalten Cooler, Verteilerkit und Filter. Thermostatgesteuerte Varianten fügen ein Magnetventil und Thermostat hinzu, um den Druckluftverbrauch zu begrenzen; diese sind UL/CSA zugelassen und in mehreren Spannungen verfügbar. Die digitale ETC-Steuerung bietet präzise Regelung, interne Anzeige und schaltet das Magnetventil bei Überschreitung des Sollwerts (ETC separat oder in Systemen erhältlich).

Was ist ein EXAIR Cabinet Cooler® System? EXAIR Cabinet Cooler wandeln Druckluft mittels Wirbelrohr in saubere, kalte Luft ohne bewegliche Teile um und liefern zuverlässige, wartungsfreie Kühlung und Spülung für elektrische Gehäuse.

Technische Daten

• Betriebstemperaturbereich: 125°F bis 200°F (52°C bis 93°C)
• Kühlleistungen: 1,000 bis 5,600 Btu/hr (293 bis 1,641 Watts)
• NEMA-Bewertung: NEMA 4 (IP66) staubdicht, öldicht, spritzwassergeschützt, innen/außen geeignet
• Kühlleistung angegeben bei 100 PSIG (6,9 BAR)
• Typischer Kaltlufttemperaturabfall: 54°F (30°C) bei 100 PSIG
• Schallpegel je Modell: 73–85 dBA
• Enthält 5-Mikron-Automatikfilter (Systeme enthalten Filter und Verteilerkit)
• Verteilerkit: Schläuche, Klebeclips und Anschlussstücke enthalten
• Konstruktion: Aluminiumgehäuse mit Wirbelrohrkomponenten aus Edelstahl für NEMA 4 Systeme
• Keine beweglichen Teile — wartungsfrei
• Montage: Einbau durch Standard-Kabeleinführung; Seitenmontage-Kits verfügbar
• Zertifizierungen: UL Listed und CE compliant
• Verfügbare Systemtypen: Dauerbetrieb (Serie 4700), thermostatgesteuert (Serie 4800), ETC-Optionen und NHP-Varianten
