Seitenmontierte Klimaanlage für Schaltschrank 4215

kompaktIndustriestaubbeständig

Übersicht
NEMA 12 (IP54) Cabinet Cooler® Systeme für Dauerbetrieb bieten staub- und ölabweisende Kühlung sowie positiven Druck für elektronische Schalttafeln. Für industrielle Steuerungsumgebungen konzipiert, nutzen diese Systeme eine Wirbelrohr-Technik, um aus Druckluft kalte Luft ohne bewegliche Teile zu erzeugen. Dauerbetriebssysteme enthalten Cabinet Cooler, Kaltluftverteilungssatz und einen 5 μm automatischen Entwässerungsfilter. Alle Cabinet Cooler sind UL Listed und CE-konform.

Anwendungen

• Speicherprogrammierbare Steuerungen (SPS)
• Leitungssteuerungsschränke
• Motorsteuerzentralen
• Relaisäuser
• NC/CNC-Systeme
• Modulare Steuerzentren
• CCTV-Kameras
• Computergehäuse
• Lasergehäuse
• Elektronische Waagen

Vorteile

• Kostengünstige, kompakte Lösung
• Kühlleistungen bis zu 5.600 Btu/h (1.641 Watt)
• Leiser Betrieb
• Schnelle Montage durch Standard-Elektro-Ausbruch
• Erhält die NEMA 12 (IP54) Integrität des Gehäuses
• Stabilisiert Temperatur und Luftfeuchte im Inneren
• Keine FCKW, keine beweglichen Teile
• Reduziert unerwünschtes Abschalten und Hitzeschäden
• Eliminiert externe Ventilatoren und Filter

Im Lieferumfang der Systeme
Dauerbetriebssysteme enthalten: Cabinet Cooler, Kaltluftverteilungssatz und 5 μm Automatik-Entwässerungsfilter. Thermostatgeregelte Systeme ergänzen Magnetventil, Thermostat und Filterabscheider. ETC (Electronic Temperature Control)-Systeme bieten digitale Regelung, LED-Anzeige und interne Temperatur-Rückmeldung.

Funktionsweise
Druckluft strömt in den wirbelrohrbetriebenen Cabinet Cooler und teilt sich in heiße und kalte Luftströme. Die heiße Luft wird über das Wirbelrohr abgeführt; die kalte Luft wird über den Kaltluftverteilungssatz in das Gehäuse geleitet. Der leichte Überdruck verhindert das Eindringen von Außenluft und Verunreinigungen.

Filtration & Kaltluftverteilung

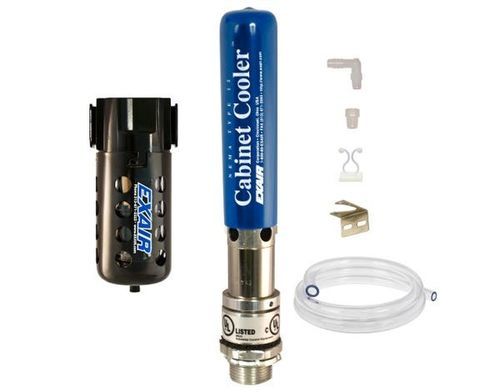

Die Systeme enthalten einen 5 μm Automatik-Entwässerungsfilter zum Schutz der Elektronik vor Wasser und Schmutz. Bei Öl im Druckluftnetz ist ein Koaleszenzfilter (Ölentfernung) empfohlen. Der Kaltluftverteilungssatz umfasst flexible Schläuche, Klebeclips und Anschlüsse zur gezielten Luftführung für Zirkulation oder Hotspots.

ETC, Magnetventil & Thermostat
ETC (Electronic Temperature Control) bietet präzise Temperaturregelung mit LED-Anzeige und Thermoelement-Sensorik. Thermostatgesteuerte Systeme verwenden ein Magnetventil und ein Thermostat (Werkseinstellung 95°F / 35°C) zur Reduzierung des Druckluftverbrauchs. Magnetventilspannungen in verschiedenen Ausführungen verfügbar. ETC-Einheiten sind RoHS- und CE-konform.

Umgebung & Montage
NEMA 12 (IP54) Systeme eignen sich für allgemeine Industrieumgebungen ohne Flüssigkeiten oder aggressive Stoffe. Cabinet Cooler können oben oder seitlich am Schrank montiert werden; Seitermontage-Kits sind bei begrenztem Platz verfügbar. (Für NEMA 4 und 4X bestehen spezifische Montagehinweise.)

Modelle / Kühlleistungen
Modell | Btu/h (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1.000 (293)
4225 | 1.700 (498)
4230 | 2.000 (586)
4240 | 2.800 (821)
4250 | 3.400 (997)
4260 | 4.000 (1.171)
4270 | 4.800 (1.406)
4280 | 5.600 (1.641)

Leistung (ausgewählt)
Modell | Btu/h | Watts | Schallpegel dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1.000 | 293 | 73*
4225 | 1.700 | 498 | 74*
4230 | 2.000 | 586 | 74*
4240 | 2.800 | 821 | 78*
4250 | 3.400 | 997 | 75*
4260 | 4.000 | 1.171 | 77*
4270 | 4.800 | 1.406 | 77*
4280 | 5.600 | 1.641 | 79*
*Mit optionalem Kaltluftdämpfer installiert. Kühlleistungen gemessen bei 100 PSIG (6,9 BAR) Versorgungsdruck.

Weitere Hinweise

• Feuchte: Dauerbetriebseinheiten stabilisieren die relative Feuchte im Gehäuse bei ca. 45 %, sofern das Gehäuse dicht ist
• Zulufttemperatur: typische Temperaturabsenkung ≈54°F (30°C) bei 100 PSIG (6,9 BAR); höhere Zulufttemperaturen oder geringerer Druck reduzieren die Kühlleistung
• Filtration: 5 μm Automatikfilter inklusive; Koaleszenzfilter empfohlen bei Ölanwesenheit

Technische Merkmale / Spezifikationen

• Marke: EXAIR
• Serie: NEMA 12 Cabinet Cooler® Systems
• Beispiel-SKU: P4208
• Produkt-ID auf der Seite: 12583
• NEMA-Einstufung: NEMA 12 (IP54) - staub- und ölabweisend
• Betriebsart: Dauerbetrieb (Modelle 4204–4280)
• Kühlbereich: 275 bis 5.600 Btu/h (80 bis 1.641 Watt)
• Typische Temperaturdifferenz: ≈54°F (30°C) bei 100 PSIG (6,9 BAR)
• Im Lieferumfang enthalten: Cabinet Cooler, Kaltluftverteilungssatz, 5 μm Automatik-Entwässerungsfilter
• ETC: digitale Steuerung, LED-Anzeige, Type J Thermoelement-Optionen
• Filtration: 5 μm Automatik; Koaleszenzfilter empfohlen bei Ölanwesenheit
• Montage: Einbau durch Standard-Elektro-Ausbruch (1-1/2 NPS); Seitermontage-Kits verfügbar (Aluminium für NEMA 12)
• Zulassungen: UL Listed und CE compliant
• Materialien: Aluminiumkomponenten für NEMA 12; Edelstahl für NEMA 4/4X wo angegeben
• Versorgungsdruck für angegebene Leistungen: 100 PSIG (6,9 BAR)
