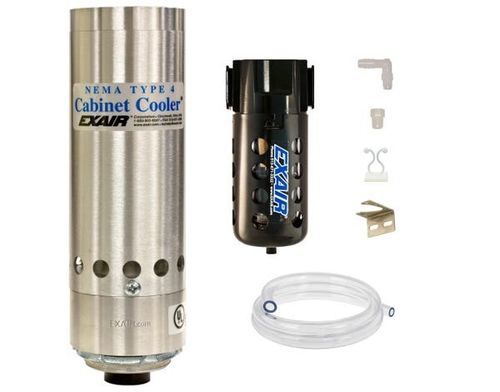

Seitenmontierte Klimaanlage für Schaltschrank 4730

kompaktfür EDV-Sälefür Serverraum

Übersicht
NEMA 4 (IP66) Cabinet Cooler® Systeme bieten staubdichte, ölbeständige und spritzwassergeschützte Kühlung sowie eine positive Spülung für elektrische und elektronische Gehäuse im Innen- und Außenbereich. Dauerbetriebsmodelle liefern konstante Kühlung mittels eines luftgetriebenen Wirbelrohrs. Systeme enthalten einen Wasser‑/Schmutzabscheider und ein Kaltluft-Verteilungskit.

Funktionsweise
Druckluft strömt in das wirbelrohrbetriebene Cabinet Cooler® und teilt sich in heiße und kalte Strömungen. Kaltluft wird über das Verteilungskit ins Gehäuse geleitet, während warme Luft atmosphärisch abgeführt wird. Das System hält einen leichten Überdruck, um das Eindringen kontaminierter Umgebungsluft zu verhindern.

Anwendungen

• Speicherprogrammierbare Steuerungen (PLC)
• Feld- und Liniensteuerungsschränke
• Motorsteuerungszentralen (MCC)
• Relais- und Verteilungstafeln
• NC/CNC-Steuerungen
• Modulare Steuerzentren
• CCTV-Kameragehäuse
• Computer- und Server-Schränke
• Lasergehäuse
• Elektronische Waagen

Vorteile

• Niedrige Installationskosten und geringer Wartungsaufwand
• Kompaktes, wartungsfreies Design ohne bewegliche Teile
• Kühlleistungen von 275 bis 5.600 Btu/h (80–1.641 W)
• Leiser Betrieb; optionaler Schalldämpfer verfügbar
• Schnelle Montage durch Standard-KO
• Erhält NEMA 4 (IP66) Integrität mittels Niederdruck-Überdruckventil
• Ohne FCKW — kältemittelfreie Kühlung
• Stabilisiert Gehäusetemperatur und -feuchte; reduziert Kondensatrisiko
• Eliminiert Lüfter und Filter im Inneren
• Bietet Washdown-Schutz

Modelle / Kapazitäten (Dauerbetrieb Serie 4704–4780)
Modell — Btu/h (Watt)
4704 — 275 (80)
4708 — 550 (162)
4715 — 1.000 (293)
4725 — 1.700 (498)
4730 — 2.000 (586)
4740 — 2.800 (821)
4750 — 3.400 (997)
4760 — 4.000 (1.171)
4770 — 4.800 (1.406)
4780 — 5.600 (1.641)

Leistung (Auswahl)
Modell — Btu/h — Watt — Geräuschpegel (dBA)
4704 — 275 — 80 — 59*
4708 — 550 — 162 — 67*
4715 — 1.000 — 293 — 73
4725 — 1.700 — 498 — 80
4730 — 2.000 — 586 — 80
4740 — 2.800 — 821 — 82
4750 — 3.400 — 997 — 84
4760 — 4.000 — 1.171 — 84
4770 — 4.800 — 1.406 — 84
4780 — 5.600 — 1.641 — 85
*Mit optionalem Kaltluft-Schalldämpfer. Kühlleistung gemessen bei 100 PSIG (6,9 BAR).

Enthaltene Komponenten & Varianten

• Dauerbetriebsysteme (4704–4780): Kühler, Wasser-/Schmutzabscheider, Kaltluft-Verteilungskit.
• Thermostat-gesteuerte Systeme (4804–4880): Kühler, Magnetventil und Thermostat (werksseitig auf 95°F / 35°C eingestellt).
• ETC-Upgrade: elektronisches Temperaturregelgerät mit LED-Anzeige; werkseitig geliefert oder nachrüstbar.
• High‑Temperature-Modelle: für Umgebungen 125°F–200°F (52°C–93°C).
• NHP‑Modelle (Non‑Hazardous Purge): kontinuierliche positive Spülung für sehr staubige Umgebungen.
• Doppelsysteme: Kombinationseinheiten für zusätzliche Kühlleistung (##50–##80 Modelle).

Filtration, Verteilung und weitere Details

• Standardfilter: 5 µm Automatik‑Ablauf Wasser‑/Schmutzabscheider verhindert Eindringen von Kondensat und Partikeln.
• Kaltluft-Verteilungskit: Schläuche, Klemmclips und Fittings für gezielte Luftführung.
• Feuchte: Bei geschlossenem Gehäuse stabilisiert das System die relative Luftfeuchte auf ~45 % und verhindert interne Kondensation.
• Temperaturabfall: Ca. 54°F (30°C) Absenkung gegenüber der Zuluft bei 100 PSIG; Wirbelrohr erzeugt Kaltluft typ. ~16°F (-9°C) unter der Umgebungsluft.
• Materialien: Aluminiumgehäuse mit 303 Edelstahl-Wirbelrohr.
• Montage: Einbau durch gebohrtes Loch oder Standard-KO (1-1/2 NPS); Seitenmontage-Kits verfügbar, um NEMA-Bewertung zu erhalten.
• Zertifizierungen: UL Listed, CE-konform; CSA wo zutreffend.

Technische Daten

• Serienname: NEMA 4 Cabinet Cooler® Systems
• Kühlbereich: 275–5.600 Btu/h (80–1.641 W)
• Betriebsarten: Dauerbetrieb, Thermostat, ETC, High Temperature, NHP, Dual
• Filter: 5 µm Automatik‑Ablauf (Standard)
• Kaltluftverteilung: Kit enthalten
• Montage: Standard-KO (1-1/2 NPS) oder gebohrtes Loch; Seitenmontage-Optionen
• Materialien: Aluminiumgehäuse; Wirbelrohr 303 Edelstahl
• Temperaturabfall: ~54°F (30°C) bei 100 PSIG
• Geräuschpegel: modellabhängig (~59–85 dBA)
• Normale Zuluftdruck für Nennleistung: 100 PSIG (6,9 BAR)
• Typische Anwendungen: Kühlung von Schaltschränken und Bedienpulten für Steuerungselektronik (PLC, MCC, CNC, CCTV etc.)
