Vertikale Klimaanlage für Schaltschrank 4730SS

seitenmontiertkompaktIndustrie

Überblick

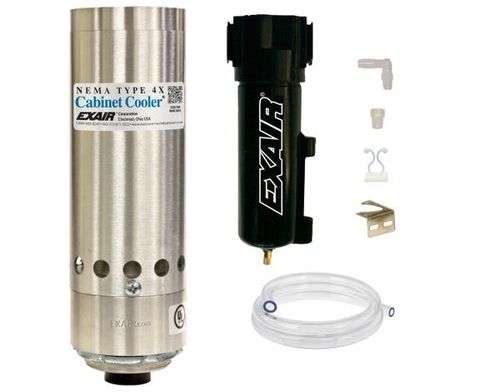

Cabinet Cooler® Systeme kühlen und spülen elektronische Schaltschänke mit Druckluft und einer Wirbelrohr-Technik; das Wirbelrohr erzeugt kalte Luft ohne bewegliche Teile. NEMA 4X (IP66) Geräte sind staub- und öldicht, spritz- und korrosionsbeständig für Innen- und Außeneinsatz. NEMA 4X-Modelle verfügen über ein Niederdruck-Entlastungsventil am Wirbelrohr und am Gehäuseauslass, das sich im Stillstand schließt, um die Gehäuseintegrität zu erhalten. Dauerbetriebssysteme enthalten den Cabinet Cooler, ein Kaltluft-Verteilerkit und einen 5 µm Automatik-Ablassfilter. Geräte sind UL-gelistet und CE-konform.

Anwendungen

• Programmierbare Steuerungen
• Leitungssteuerungsschränke
• Schaltzentralen für Motoren
• Relais-Schaltpulte
• NC/CNC-Systeme
• Modulare Steuerzentren
• CCTV-Kameras
• Computer-Gehäuse
• Laser-Gehäuse
• Elektronische Waagen

Hauptmerkmale

• Korrosionsbeständige Edelstahlkonstruktion für raue oder Waschumgebungen
• Kompakte Bauform; Einbau in Standard-KO möglich
• Kühlleistungen von 275 Btu/h (80 W) bis 5.600 Btu/h (1.641 W)
• Keine beweglichen Teile — geringer Wartungsaufwand
• Optionaler Kalt-Schalldämpfer zur Reduzierung des Geräuschpegels
• Thermostat-/Magnetventil-Optionen oder elektronische Temperaturregelung ETC™ zur Dosierung des Druckluftverbrauchs
• Erhält die NEMA 4X-Gehäuseintegrität bei gleichzeitiger Spülung
• Enthält 5 µm Automatikfilter; Koaleszenzfilter empfohlen bei Öl im Druckluftsystem

Modelle - NEMA 4X (IP66) Cabinet Cooler Systems - Typ 303 Edelstahl, Dauerbetrieb
4704SS | 275 Btu/h (80 W)
4708SS | 550 Btu/h (162 W)
4715SS | 1.000 Btu/h (293 W)
4725SS | 1.700 Btu/h (498 W)
4730SS | 2.000 Btu/h (586 W)
4740SS | 2.800 Btu/h (821 W)
4750SS | 3.400 Btu/h (997 W)
4760SS | 4.000 Btu/h (1.171 W)
4770SS | 4.800 Btu/h (1.406 W)
4780SS | 5.600 Btu/h (1.641 W)

Modelle - NEMA 4X (IP66) Cabinet Cooler Systems - Typ 316 Edelstahl, Dauerbetrieb
4704SS-316 | 275 Btu/h (80 W)
4708SS-316 | 550 Btu/h (162 W)
4715SS-316 | 1.000 Btu/h (293 W)
4725SS-316 | 1.700 Btu/h (498 W)
4730SS-316 | 2.000 Btu/h (586 W)
4740SS-316 | 2.800 Btu/h (821 W)
4750SS-316 | 3.400 Btu/h (997 W)
4760SS-316 | 4.000 Btu/h (1.171 W)
4770SS-316 | 4.800 Btu/h (1.406 W)
4780SS-316 | 5.600 Btu/h (1.641 W)

Leistungsdaten (NEMA 4X Typ 303/316 Edelstahl, Dauerbetrieb)
4704SS, 4704SS-316 | 275 Btu/h | 80 W | 59 dBA*
4708SS, 4708SS-316 | 550 Btu/h | 162 W | 67 dBA*
4715SS, 4715SS-316 | 1.000 Btu/h | 293 W | 73 dBA
4725SS, 4725SS-316 | 1.700 Btu/h | 498 W | 80 dBA
4730SS, 4730SS-316 | 2.000 Btu/h | 586 W | 80 dBA
4740SS, 4740SS-316 | 2.800 Btu/h | 821 W | 82 dBA
4750SS, 4750SS-316 | 3.400 Btu/h | 997 W | 84 dBA
4760SS, 4760SS-316 | 4.000 Btu/h | 1.171 W | 84 dBA
4770SS, 4770SS-316 | 4.800 Btu/h | 1.406 W | 84 dBA
4780SS, 4780SS-316 | 5.600 Btu/h | 1.641 W | 85 dBA
*Mit optionalem Kalt-Schalldämpfer. Kühlleistung bei 100 PSIG (6,9 BAR) Versorgungsdruck.

Weitere technische Informationen

• Funktionsweise: Druckluft strömt in das Wirbelrohr des Cabinet Cooler® und wird in heiße und kalte Ströme getrennt. Warme Luft wird über den Auslass (muffled) abgegeben, kalte Luft über das Verteilerset in das Gehäuse geleitet; das Gehäuse wird gekühlt und gespült, ohne Außenluft hereinzulassen.
• Filtration: Systeme enthalten einen 5 µm Automatik-Ablassfilter für Wasser und Schmutz. Bei Öl in der Druckluft ist ein Koaleszenzfilter empfehlenswert.
• Kaltluft-Verteilerset: Flexibles Vinyl-Schlauchmaterial, Schlauchverbinder und selbstklebende Clips, um Kaltluft zu Hotspots oder für die Zirkulation zu leiten.
• Feuchte: Im Dauerbetrieb stabilisiert sich die relative Luftfeuchte in einem verschlossenen Gehäuse bei etwa 45 % ohne Kondensation.
• Zulauftemperatur & Leistung: Ungefähr 54°F (30°C) Temperaturabfall gegenüber der Zuluft bei 100 PSIG (6,9 BAR). Höhere Zulauftemperatur oder niedriger Druck verringern die Kühlleistung.
• Montage: Montage durch gebohrtes Loch oder Standard-KO. NEMA 4 und 4X Einheiten müssen vertikal montiert werden; Seitenmontage-Kits sind für beengte Einbausituationen verfügbar und erhalten die NEMA-Einstufung.
• Steuerungen: Thermostat-/Magnetventil-Optionen (Werksthermostat 95°F / 35°C) oder elektronische Regelung ETC™ für präzise Innenraumtemperaturregelung.

Technische Daten

• NEMA-Klassifizierung: NEMA 4X (IP66) — staubdicht, öldicht, spritzwassergeschützt, korrosionsbeständig, Innen-/Außeneinsatz.
• Konstruktionsmaterial: Typ 303 und Typ 316 Edelstahl.
• Kühlleistungen: 275 Btu/h (80 W) bis 5.600 Btu/h (1.641 W) je nach Modell.
• Quelle der kalten Luft: Wirbelrohr (keine beweglichen Teile).
• Typischer Temperaturunterschied: bis zu ~16°F (~9°C) vom Wirbelrohr; typischer Abfall ~54°F (30°C) bei 100 PSIG Zuluft.
• Enthalten (Dauerbetriebsysteme): Cabinet Cooler®, Kaltluft-Verteilerset und 5 µm Automatik-Ablassfilter.
• Zertifizierungen: UL Listed und CE-konform.
• Beispiel-SKU auf der Seite: P4708SS (konfigurierbar mit Optionen wie BTU/hr, Solenoid/ETC-Upgrade, Spannung, Material, Hochtemperatur oder NHP, Wirbelkapazität, Lufteinlass, Filter).
