Seitenmontierte Klimaanlage für Schaltschrank HT4350

vertikalkompaktIndustrie

Übersicht
NEMA 12 Cabinet Cooler® Systeme für hohe Temperaturen mit Thermostatsteuerung für Umgebungsbedingungen von 125°F bis 200°F (52°C bis 93°C). Thermostatgesteuerte Einheiten enthalten ein werkseitig auf 95°F (35°C) eingestelltes, einstellbares Thermostat, das die Kühlung nur aktiviert, wenn die Innentemperatur den Sollwert erreicht. EXAIR Cabinet Cooler® Einheiten verwenden ein Wirbelrohr, um aus Druckluft kalte Luft ohne bewegliche Teile zu erzeugen. Kompaktes Design, Montage durch Standard-Elektro-Öffnung. Alle Geräte sind UL-gelistet und CE-konform.

Anwendungen

• Programmierbare Steuerungen
• Leitungs-Steuergehäuse
• Motor-Steuerzentralen
• Relaisplatten
• NC/CNC-Systeme
• Modulare Steuerzentralen
• CCTV-Kameras
• Computergehäuse
• Gekühlte Lasergehäuse
• Elektronische Waagen

Vorteile

• Einsetzbar bei Umgebungstemperaturen bis 200°F
• Günstige Lösung
• Kompakte Bauweise
• Kühlleistungen bis zu 5.600 Btu/hr (1.641 Watt)
• Leiser Betrieb (optionaler Kalt-Schalldämpfer verfügbar)
• Schnelle Montage durch Standard-Elektro-Öffnung
• Erhält die NEMA 12 Integrität (IP54)
• Stabilisiert Gehäusetemperatur und -feuchte
• Keine FCKW
• Keine beweglichen Teile — wartungsfrei
• Vermeidet Raumluftansaugung — keine Lüfter oder externe Filter erforderlich
• Verhindert störende Abschaltungen und Hitzeschäden
• Reduziert Produktionsausfälle und Schaltungsabweichungen
• Schützt Elektronik vor Schmutz und Staub

Modelle — NEMA 12 (IP54) Hochtemperatur Cabinet Cooler Systeme, Thermostatsteuerung

• HT4315 | 1,000 Btu/hr (293 Watts)
• HT4325 | 1,700 Btu/hr (498 Watts)
• HT4330 | 2,000 Btu/hr (586 Watts)
• HT4340 | 2,800 Btu/hr (821 Watts)
• HT4350 | 3,400 Btu/hr (997 Watts)
• HT4360 | 4,000 Btu/hr (1,171 Watts)
• HT4370 | 4,800 Btu/hr (1,406 Watts)
• HT4380 | 5,600 Btu/hr (1,641 Watts)

Modelle — NEMA 4 (IP66) Hochtemperatur Cabinet Cooler Systeme, Thermostatsteuerung (240V)

• HT4315-240 | 1,000 Btu/hr (293 Watts)
• HT4325-240 | 1,700 Btu/hr (498 Watts)
• HT4330-240 | 2,000 Btu/hr (586 Watts)
• HT4340-240 | 2,800 Btu/hr (821 Watts)
• HT4350-240 | 3,400 Btu/hr (997 Watts)
• HT4360-240 | 4,000 Btu/hr (1,171 Watts)
• HT4370-240 | 4,800 Btu/hr (1,406 Watts)
• HT4380-240 | 5,600 Btu/hr (1,641 Watts)

Modelle — NEMA 4 (IP66) Hochtemperatur Cabinet Cooler Systeme, Thermostatsteuerung (24VDC)

• HT4315-24VDC | 1,000 Btu/hr (293 Watts)
• HT4325-24VDC | 1,700 Btu/hr (498 Watts)
• HT4330-24VDC | 2,000 Btu/hr (586 Watts)
• HT4340-24VDC | 2,800 Btu/hr (821 Watts)
• HT4350-24VDC | 3,400 Btu/hr (997 Watts)
• HT4360-24VDC | 4,000 Btu/hr (1,171 Watts)
• HT4370-24VDC | 4,800 Btu/hr (1,406 Watts)
• HT4380-24VDC | 5,600 Btu/hr (1,641 Watts)

Leistung (NEMA 12 HT Cabinet Cooler mit Thermostat)

• HT4315, HT4315-240, HT4315-24VDC | 1,000 Btu/hr | 293 Watts | 73 dBA*
• HT4325, HT4325-240, HT4325-24VDC | 1,700 Btu/hr | 498 Watts | 74 dBA*
• HT4330, HT4330-240, HT4330-24VDC | 2,000 Btu/hr | 586 Watts | 74 dBA*
• HT4340, HT4340-240, HT4340-24VDC | 2,800 Btu/hr | 821 Watts | 78 dBA*
• HT4350, HT4350-240, HT4350-24VDC | 3,400 Btu/hr | 997 Watts | 75 dBA*
• HT4360, HT4360-240, HT4360-24VDC | 4,000 Btu/hr | 1,171 Watts | 77 dBA*
• HT4370, HT4370-240, HT4370-24VDC | 4,800 Btu/hr | 1,406 Watts | 77 dBA*
• HT4380, HT4380-240, HT4380-24VDC | 5,600 Btu/hr | 1,641 Watts | 79 dBA*

Funktionsweise
Druckluft tritt in den durch ein Wirbelrohr betriebenen Cabinet Cooler® ein und teilt sich in einen heißen Strom (über den muffigen Auslass abgeleitet) und einen kalten Strom (über das Kaltluft-Verteilerset in das Gehäuse geleitet). Die verdrängte Warmluft strömt aus dem Gehäuse ab und erzeugt einen leichten Überdruck, der Kühlung und Spülung ermöglicht, ohne Raumluft in das Bedienfeld zu ziehen.

Weitere Hinweise

• Filtration: Inklusive 5 Mikron automatische Wasser- und Schmutzabscheidung; bei Öl im System wird ein Koaleszenzfilter empfohlen.
• Kaltluft-Verteilerset: Flexibler Vinylschlauch, Verbinder und Klemmclips zur Leitung der Kaltluft an Hotspots.
• Feuchte: Bei korrekt abgedichteten Dauerbetriebs-Einheiten stabilisiert sich die relative Innenfeuchte bei ca. 45 %; keine Kondensation im Inneren bei korrekter Montage.
• Zulauftemperatur: Etwa 54°F (30°C) Temperaturabfall gegenüber der Versorgungsluft bei 100 PSIG (6.9 BAR); erhöhte Zulauftemperatur oder verringerter Druck reduzieren die Kühlleistung.
• Montage: Montage durch Standard-Elektro-Öffnung (1-1/2 NPS). NEMA 12 Einheiten können oben oder seitlich montiert werden; NEMA 4/4X Einheiten müssen vertikal montiert werden, es sei denn, ein zugelassenes Side Mount Kit wird verwendet.
• Magnetventil & Thermostat: Thermostatgesteuerte Systeme beinhalten Magnetventil und Thermostat, werkseitig auf 95°F (35°C) eingestellt, typischer Regelbereich ±2°F (1°C); Magnetventil-Optionen in verschiedenen Spannungen, UL/CSA-zertifiziert.
• Elektronische Temperatursteuerung (ETC): Optionales digitales ETC mit LED-Anzeige und Thermoelement-Rückführung für genaue Innenraumtemperatur-Überwachung.

Technische Daten / Spezifikationen

• Serienname: NEMA 12 HT Cabinet Cooler® Systems (Thermostatsteuerung)
• NEMA-Einstufung: NEMA 12 (IP54) — staub- und öldicht (auch NEMA 4 / 4X Varianten verfügbar)
• Betriebstemperaturbereich: 125°F bis 200°F (52°C bis 93°C)
• Thermostat: Einstellbar, werkseitig auf 95°F (35°C) eingestellt, typischer Regelbereich ±2°F (1°C)
• Kühlleistungen: 1,000 bis 5,600 Btu/hr (293 bis 1,641 Watts)
• Temperaturabfall der Kaltluft: ≈54°F (30°C) unter der Versorgungsluft bei 100 PSIG (6.9 BAR)
• Schallpegel (mit optionalem Kalt-Schalldämpfer): ~73–79 dBA je nach Modell
• Filtration: 5 Mikron Automatik-Abscheider inklusive; Koaleszenzfilter empfohlen, wenn Öl vorhanden
• Konstruktion: Wirbelrohrbasiert, keine beweglichen Teile — wartungsfrei
• Zertifizierungen: UL Listed und CE-konform

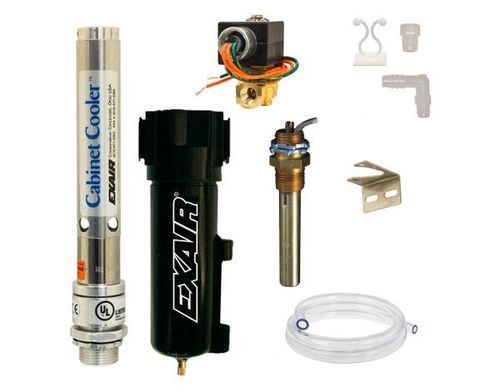

• Enthält: Kühler, Thermostat, Magnetventil, Filterabscheider und Kaltluft-Verteilerset (für Thermostat-Systeme)
