Seitenmontierte Klimaanlage für Schaltschrank Model HT4215

vertikalkompaktfür EDV-Säle

Übersicht

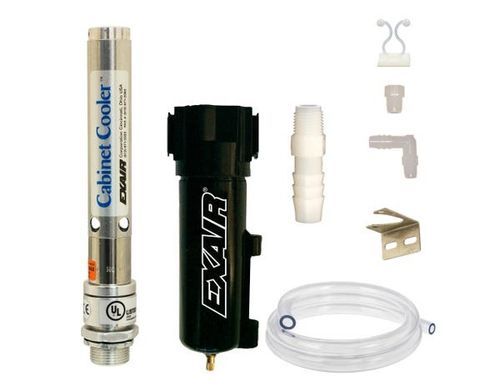

NEMA 12 (IP54) Hochtemperatur‑Cabinet Cooler Systeme von EXAIR für Dauerbetrieb bei Umgebungstemperaturen von 125°F bis 200°F (52°C bis 93°C). Die Systeme nutzen ein Wirbelrohr, das aus Druckluft kalte Luft ohne bewegliche Teile erzeugt. Dauerbetriebsmodelle beinhalten einen 5 µm Wasser‑/Schmutz‑Filterabscheider mit automatischer Entwässerung und ein Kalte‑Luft‑Verteilerkit für gezielte Kühlung und Gehäuse‑Spülung.

Anwendungen

• SPS / programmierbare Steuerungen
• Feld- und Liniensteuerungsschränke
• Motorsteuerzentralen
• Relais‑Schaltschränke
• NC/CNC‑Systeme
• Modulare Steuerzentren
• CCTV‑Kamera‑Gehäuse
• Computer‑ und Elektronikgehäuse
• Kühlung von Lasergehäusen
• Industrielle elektronische Waagen

Vorteile

• Geeignet für Umgebungstemperaturen bis 200°F (93°C)
• Niedrige Anschaffungs‑ und Betriebskosten
• Kompaktes Design, einfache Montage durch standard Elektrok.O.
• Kühlleistungen bis zu 5.600 Btu/h (1.641 W)
• Leiser Betrieb; Schalldämmung optional möglich
• Erhält NEMA 12 Integrität (IP54) und schützt vor Staub und Öl
• Erzeugt leichten Überdruck zur Reinigung des Gehäuses
• Keine FCKW, keine internen Ventilatoren oder Filter erforderlich
• Keine beweglichen Teile — wartungsarm
• Verhindert Fehlauslösungen und hitzebedingte Schäden

Modelle (NEMA 12 High Temperature Cabinet Cooler Systeme, Dauerbetrieb)
HT4215 | 1.000 Btu/h (293 W)
HT4225 | 1.700 Btu/h (498 W)
HT4230 | 2.000 Btu/h (586 W)
HT4240 | 2.800 Btu/h (821 W)
HT4250 | 3.400 Btu/h (997 W)
HT4260 | 4.000 Btu/h (1.171 W)
HT4270 | 4.800 Btu/h (1.406 W)
HT4280 | 5.600 Btu/h (1.641 W)

Leistung (Kapazität & Schalldruck bei 100 PSIG)
Kapazitäten angegeben bei 100 PSIG (6,9 BAR) Versorgungsdruck. Schallpegel an 1 m, mit optionalem Kalt‑Schalldämpfer gemessen.

• HT4215 — 1.000 Btu/h (293 W) — 73 dBA*
• HT4225 — 1.700 Btu/h (498 W) — 74 dBA*
• HT4230 — 2.000 Btu/h (586 W) — 74 dBA*
• HT4240 — 2.800 Btu/h (821 W) — 78 dBA*
• HT4250 — 3.400 Btu/h (997 W) — 75 dBA*
• HT4260 — 4.000 Btu/h (1.171 W) — 77 dBA*
• HT4270 — 4.800 Btu/h (1.406 W) — 77 dBA*
• HT4280 — 5.600 Btu/h (1.641 W) — 79 dBA*

Funktionsweise
Druckluft tritt in den vom Wirbelrohr angetriebenen Cabinet Cooler ein und teilt sich in einen heißen und einen kalten Strom. Die heiße Luft wird abgeführt und gedämpft; die kalte Luft wird über das Verteilkit in das Gehäuse geleitet. Das Gerät erzeugt leichten Überdruck, um Verunreinigungen auszuspülen und das Eindringen von Außenluft zu verhindern.

Weitere Hinweise

• Filtration: Dauerbetriebsysteme enthalten einen 5 µm Wasser‑/Schmutzabscheider mit automatischer Entwässerung. Bei Vorhandensein von Öl ist ein koaleszenz‑/Ölabscheider zu empfehlen.
• Kaltluft‑Verteilerkit: Flexschläuche, Verbinder und Halteklammern zur gezielten Luftführung im Gehäuse.
• Feuchte: Kontinuierliche Einheiten stabilisieren die relative Luftfeuchte im Gehäuse bei ~45% in einem dicht verschlossenen Gehäuse und verhindern Kondensation.
• Ansauglufttemperatur: Ca. 54°F (30°C) Temperaturabfall gegenüber der Zulufluft bei 100 PSIG; höhere Eintrittstemperaturen oder geringerer Druck reduzieren die Kühlleistung.
• Montage: NEMA 12 (IP54) Geräte können oben oder seitlich durch Standard‑Knockouts montiert werden; Seitenmontage‑Kits verfügbar.
• Steuerung: Dauerbetriebsmodelle enthalten Filter und Verteilkit. Thermostatisch gesteuerte und ETC‑Modelle (separate Artikelnummern) enthalten Magnetventil und digitale Temperaturregelung.
• Sicherheit & Konformität: Alle Cabinet Cooler sind UL Listed und CE‑konform.

Technische Daten

• Brand: EXAIR
• Serie: NEMA 12 HT Cabinet Cooler® Systems (Continuous Operation)
• Umgebungstemperaturbereich: 125°F bis 200°F (52°C bis 93°C)
• Kühlleistungsbereich: 1.000 bis 5.600 Btu/h (293 bis 1.641 W)
• Typische Temperaturdifferenz zur Zulufluft: ~54°F (30°C) bei 100 PSIG (6,9 BAR)
• Konstruktion: Material je nach Modell unterschiedlich; Schutz gegen Staub und Öl (IP54)
• Enthält (Dauerbetriebsmodelle): 5 µm Wasser‑/Schmutzabscheider und Kaltluft‑Verteilerkit
• Keine beweglichen Teile (Wirbelrohr‑Technologie)
• UL Listed und CE konform
• Modell/Artikel auf Seite: PHT4208 (konfigurierbare Varianten verfügbar)
• Kühlleistungen bei 100 PSIG; Schallpegel modellabhängig und mit optionalem Schalldämpfer reduzierbar
