Seitenmontierte Klimaanlage für Schaltschrank HT4840SS

kompaktIndustriekorrosionsbeständig

Übersicht
Druckluftbetriebene High‑Temperature HT Cabinet Cooler® Systeme kühlen und spülen Gehäuse bei Umgebungstemperaturen von 125°F bis 200°F (52°C bis 93°C). Thermostatgesteuerte Ausführungen verfügen über ein werksseitig auf 95°F (35°C) eingestelltes, einstellbares Thermostat. Die NEMA 4X (IP66) Edelstahlausführung schützt Geräte in Lebensmittel‑ und korrosiven Umgebungen. Ein Niederdruck‑Entlastungsventil sichert die NEMA 4X‑Integrität, indem es den Auslass schließt, wenn der Kühler nicht arbeitet. Das Vortex‑Rohr erzeugt kalte Luft aus Druckluft ohne bewegliche Teile und wird durch eine Standard‑Elektro‑Ausbruchöffnung montiert. Alle Cabinet Cooler® sind UL Listed und CE‑konform.

Anwendungen

• Programmierbare Steuerungen
• Leitungs‑Schaltschränke
• Motorsteuerungszentren
• Relais‑Schaltfelder
• NC/CNC‑Systeme
• Modulare Steuerzentren
• CCTV‑Kameras
• Computer‑Gehäuse
• Kühlung von Laser‑Gehäusen
• Elektronische Waagen

Vorteile

• Kostengünstige Lösung
• Korrosionsbeständig in aggressiven Umgebungen
• Kompakt, schnelle Montage in Standard‑Knockout
• Kühlleistungen bis zu 5.600 Btu/h (1.641 Watt)
• Leiser Betrieb (modellabhängige dBA‑Werte)
• Erhält NEMA 4X (IP66) Gehäuseintegrität
• Stabilisiert Gehäusetemperatur und Feuchte
• Keine FCKW
• Keine beweglichen Teile — wartungsarm
• Eliminiert Ventilatoren und Filter
• Bietet Washdown‑Schutz

Modelle (Auswahl auf der Seite)
NEMA 4X (IP66) High Temperature Cabinet Cooler Systems - Typ 303 Edelstahl, Thermostatsteuerung
Modell — Btu/h (Watt)
HT4815SS — 1,000 (293)
HT4825SS — 1,700 (498)
HT4830SS — 2,000 (586)
HT4840SS — 2,800 (821)
HT4850SS — 3,400 (997)
HT4860SS — 4,000 (1,171)
HT4870SS — 4,800 (1,406)
HT4880SS — 5,600 (1,641)

NEMA 4X (IP66) High Temperature Cabinet Cooler Systems - Typ 316 Edelstahl, Thermostatsteuerung
Modell — Btu/h (Watt)
HT4815SS-316 — 1,000 (293)
HT4825SS-316 — 1,700 (498)
HT4830SS-316 — 2,000 (586)
HT4840SS-316 — 2,800 (821)
HT4850SS-316 — 3,400 (997)
HT4860SS-316 — 4,000 (1,171)
HT4870SS-316 — 4,800 (1,406)
HT4880SS-316 — 5,600 (1,641)

Leistungsdaten (Beispiele)
Die Kühlleistung wird bei 100 PSIG (6,9 BAR) Versorgungsdruck gemessen. Schallpegel (dBA): HT4815SS — 73 dBA; HT4825SS — 80 dBA; HT4830SS — 80 dBA; HT4840SS — 82 dBA; HT4850SS — 84 dBA; HT4880SS — 85 dBA.

Zubehör & Optionen

• Seitliche Montagekits für Montage, wenn Top‑Mount nicht möglich ist (Typ 303 oder 316 Edelstahl)
• Kaltluft‑Verteilungskit (Schläuche, Halter, Fittings) zum Zuführen der kalten Luft ins Gehäuse
• Filter/Separator (5 µm mit automatischer Entleerung) im System enthalten; Koaleszenzfilter empfohlen, wenn Öl in der Druckluft vorhanden ist
• Thermostatgesteuerte Systeme enthalten Magnetventil, Thermostat (werksseitig 95°F / 35°C) und Filter; erhältlich in 110 VAC, 240 VAC und 24 VDC
• Electronic Temperature Control (ETC™) verfügbar für präzise Regelung und interne Temperaturanzeige

Funktionsweise (Kurzfassung)
Druckluft tritt in das vortex‑rohr betriebene Cabinet Cooler® ein und teilt sich in einen kalten und einen heißen Luftstrom. Die kalte Luft wird mittels Verteilungskit ins Gehäuse geleitet; die heiße Luft wird über das Vortex‑Rohr abgeführt. Die Einheit kühlt und spült das Gehäuse mit sauberer kalter Luft, ohne Außenluft hereinzulassen.

Eigenschaften / Technische Daten

• Serie: HT (High Temperature) — NEMA 4X Cabinet Cooler® Systeme
• Umgebungstemperaturbereich: 125°F bis 200°F (52°C bis 93°C) für High Temperature Modelle
• Materialien: Typ 303 oder Typ 316 Edelstahl (NEMA 4X / IP66)
• Thermostatsteuerung: einstellbar, werkseitig auf 95°F (35°C) gesetzt; ETC‑Option mit digitaler Anzeige und interner Temperaturrückmeldung
• Kühlleistungen (Beispiele): 1,000 bis 5,600 Btu/h (293 bis 1,641 W) je nach Modell
• Kühlleistung gemessen bei 100 PSIG (6,9 BAR) Versorgungsdruck
• Schallpegel: ca. 73–85 dBA abhängig von Modell und Konfiguration
• Filtration: 5 µm Automatik‑Ablauffilter für Wasser/Schmutz enthalten; Koaleszenzfilter empfohlen bei Öl
• Montage: Einbau in Standard‑Knockout; Seitenmontagekits verfügbar, um NEMA‑Bewertung zu erhalten
• Zertifizierungen: UL Listed und CE‑konform
• Keine beweglichen Teile (vortex‑rohrbasiert), wartungsarm

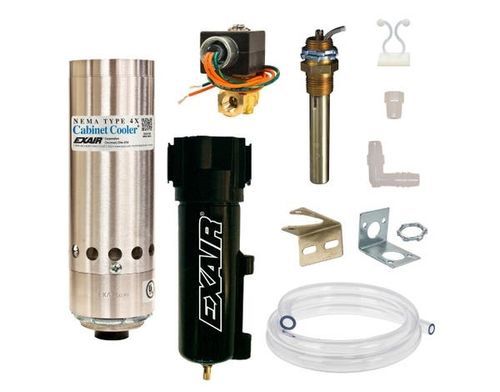

• Typische enthaltene Komponenten (Thermostat‑Systeme): Kühler, Magnetventil, Thermostat, Filter/Separator, Kaltluft‑Verteilungskit
• Produkt / SKU auf der Seite (konfigurierbare Referenz): PHT4808SS
