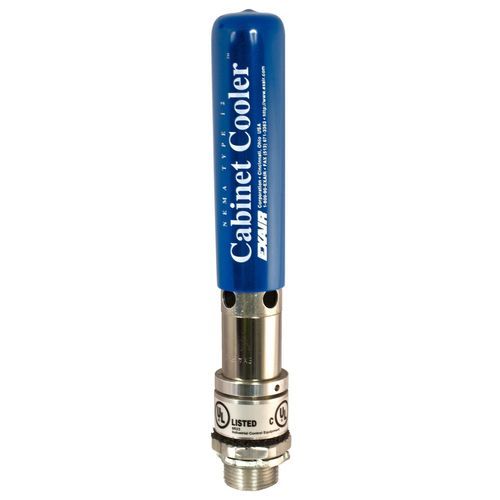

Seitenmontierte Klimaanlage für Schaltschrank 4350

kompaktIndustriestaubbeständig

Übersicht
NEMA 12 (IP54) Cabinet Cooler Systeme von EXAIR bieten staub- und ölabweisende Kühlung für industrielle Elektronikgehäuse, in denen keine Flüssigkeiten oder korrosiven Stoffe vorhanden sind. Thermostatgesteuerte Geräte (Werksvoreinstellung 95°F / 35°C) sparen Druckluft, da der Kühler nur bei Annäherung der Innenraumtemperatur an den Sollwert aktiviert wird. Das kompakte System lässt sich durch eine standardmäßige Kabeldurchführung montieren und erhält die NEMA-Klassifizierung des Gehäuses. Alle Geräte sind UL-gelistet und CE-konform. Die Kühlung erfolgt durch ein wirbelrohrbasiertes System ohne bewegliche Teile.

Anwendungen

• Speicher- und Steuergeräte (SPS/PLCs) und Schalttafeln
• Motorsteuerzentralen und Relaisfelder
• NC/CNC-Gehäuse und Lasergehäuse
• Computer- und Elektronikschränke
• CCTV-Kameragehäuse
• Modulare Steuerzentren und Liniensteuerungen

Vorteile

• Niedrige Anschaffungs- und Betriebskosten
• Kompakte Bauweise, schnelle Montage
• Kühlbereich 275–5.600 Btu/h (80–1.641 W) je nach Modell
• Erhält NEMA 12 Integrität (IP54) — Schutz vor Schmutz und Staub
• Keine beweglichen Teile — wartungsarm
• Ohne FCKW; leiser Betrieb mit optionalem Schalldämpfer
• Eliminiert Lüfter und Filter für die interne Luftführung im Gehäuse

Standardausstattung
Thermostatgesteuerte Systeme umfassen: Cabinet Cooler (wirbelrohrbasiert), Magnetventil, einstellbares Thermostat (Werkseinstellung 95°F / 35°C), 5-Mikron-Autonom-Filter/Separator mit Ablauf sowie ein Kaltluft-Verteilungskit (Schläuche, Clips, Fittings) zur gezielten Zufuhr von Kaltluft zu Hotspots. Verschiedene Spannungen und Steuerkonfigurationen verfügbar. Geräte sind UL-gelistet und CE-konform.

Modelle (NEMA 12, Thermostatsteuerung) — Modell / Btu/h (W)
4304 / 275 (80)
4308 / 550 (162)
4315 / 1.000 (293)
4325 / 1.700 (498)
4330 / 2.000 (586)
4340 / 2.800 (821)
4350 / 3.400 (997)
4360 / 4.000 (1.171)
4370 / 4.800 (1.406)
4380 / 5.600 (1.641)

Leistungsübersicht
Die veröffentlichten Kapazitäten beziehen sich auf 100 PSIG (6.9 BAR) Versorgungsdruck. Typisch ergibt sich eine Kühlwirkung von ca. 54°F (30°C) Differenz zur Zulufttemperatur bei 100 PSIG; erhöhte Einlasstemperatur oder verringerter Einlassdruck reduzieren die Kapazität. Geräuschpegel variieren je nach Modell (ca. 59–79 dBA; optionaler Schalldämpfer reduziert Geräusch bei kleineren Modellen).

Filtration & Kaltluftverteilung
Enthält einen 5-Mikron-Automatikwasser-/Schmutzabscheider zur Entfernung von Wasser und Schmutz. Bei Öl im Versorgungsdruck wird ein koaleszenzbasierter Ölabscheider empfohlen. Das Verteilungskit enthält Schläuche, Clips und Fittings zur Verteilung der Kaltluft an kritische Stellen im Gehäuse.

Elektronische Temperaturregelung (ETC)
Optionale digitale ETC-Einheiten bieten präzise Innenraumregelung mit LED-Anzeige und Thermoelement-Rückführung; sie schalten das enthaltene Magnetventil ein, wenn der eingestellte Wert überschritten wird. ETCs sind für verschiedene Spannungen erhältlich und RoHS/CE-konform.

Modell-/Optionsübersicht
Thermostatsteuerung Serie: 4304–4380 (verschiedene Spannungen und ETC-Optionen). Dauerbetriebsserie: 4204–4280. Zusätzliche Optionen: Hochtemperatur-Kits, NHP, Dual- und Seitenmontage-Kits für spezielle Anwendungen.

Technische Daten

• Serie: NEMA 12 Cabinet Cooler Systeme (Thermostatsteuerungs-Variante)
• Thermostat Werksvoreinstellung: 95°F (35°C)
• Kühlleistung: 275–5.600 Btu/h (80–1.641 W) je nach Modell
• Typischer Kühldelta: ≈54°F (30°C) bei 100 PSIG (6.9 BAR)
• Versorgungsdruck Referenz: 100 PSIG (6.9 BAR)
• Filter: 5-Mikron-Automatikwasser-/Schmutzabscheider inkl.
• Stromversorgung/Magnetventil: verschiedene Spannungen (120 VAC, 240 VAC, 24 VDC, etc.)
• Zulassungen: UL Listed, CE-konform
• Montage: Einbau durch Standard-Knockout (1-1/2 NPS); Seitenmontage-Kits verfügbar
• Materialien: korrosionsbeständige NEMA 12 Konstruktion; NEMA 4/4X und Edelstahloptionen für ausgewählte Modelle
• Wartung: keine beweglichen Teile — wirbelrohrbasiert
• Schallpegel: ≈59–79 dBA je nach Modell und Schalldämpferoption
• Enthält Kaltluft-Verteilungskit (Schläuche, Clips, Fittings)
• Typisch angezeigte SKU: P4308; Beispiel Produkt-ID: 10558
