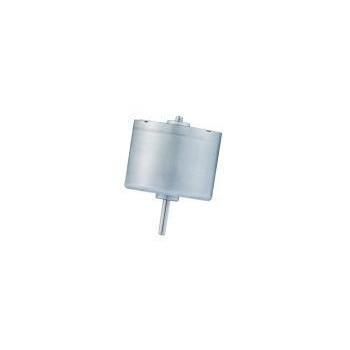

BLDC-Motor RB-2419-9C series

12 V24 Vfür medizinische Anwendungen

Produktübersicht
Der RB-2419-9C ist ein bürstenloser DC-Motor (BLDC) der 24-mm-Klasse mit einer Gehäuselänge von 19 mm. Varianten bieten hohe Leistungsdichte (bis zu 22 W), hohe Drehzahlen (bis zu 11.113 rpm in bestimmten Ausführungen) und eine längere Betriebsdauer gegenüber herkömmlichen Bürstenmotoren, geeignet für kompakte Hochgeschwindigkeitsanwendungen.

Wesentliche Fakten für Einkäufer und Konstrukteure

• Produktkategorie: Bürstenlose DC-Motoren
• Motorfamilie: RB-2419-9C (24 mm Klasse BLDC)
• Marke / Hersteller: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Typische Anwendungen: Zentrifugen, Pumpen, Medizin- und Laborgeräte, Elektrowerkzeuge, Personal-Care-Geräte

Spezifikationskennzeichen

• Durchmesser: 24 mm (ca. 24,4 mm außen)
• Gehäuselänge: 19,0 mm
• Drehzahl (max. angegeben): bis zu 11.113 rpm (variantenabhängig)
• Ausgangsleistung (max. angegeben): bis zu 22,0 W (Variante RB-2419-9C-N-02)

Individualisierung und Beschaffungsnotizen
Unterstützt OEM/ODM-Anpassungen: Betriebsspannung, Abstimmung von Drehzahl/Drehmoment, Wellenkonfiguration (Länge, D-Welle oder Gewinde), Befestigungsbohrbild, Kabel-/Steckverbindungen, Getriebe- oder Encoder-Integration sowie Ziele für Geräusch/EMV. Endpreis und Leistungsdaten hängen von bestätigter Anwendung, gewünschten Optionen und Bestellmenge ab.

Zielanwendungen & Lösungen

• Medizin- & Laborgeräte: Antriebe für Zentrifugen, medizinische Mikropumpen, Mischer, Vakuum- und Wasserpumpen — bürstenlose Bauweise für lange Lebensdauer und zuverlässigen Hochgeschwindigkeitsbetrieb.
• Elektrowerkzeuge & Personal-Care: Geeignet für hochdrehzahlige Haartrockner, Elektrowerkzeuge, Elektrorasierer, Lockenstäbe und kompakte Aktuatoren, wenn hohe Drehzahlen auf kleinem Raum gefordert sind.

Technische Spezifikationen (Datenblatt)

• Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgangsleistung
• RB-2419-9C-N-01 | 9.0V - 16.0V | 12.0V | 7500 rpm | 5563 rpm | 21.5 g·cm | 1.2 W
• RB-2419-9C-N-02 | 9.0V - 26.0V | 24.0V | 8700 rpm | 6556 rpm | 32.9 g·cm | 22.0 W
• RB-2419-9C-N-03 | 8.0V - 26.0V | 12.0V | 6662 rpm | 5083 rpm | 40.8 g·cm | 2.13 W
• RB-2419-9C-N-04 | 8.0V - 26.0V | 24.0V | 11113 rpm | 9159 rpm | 56.1 g·cm | 5.28 W

Vergleich gegenüber herkömmlichen 24mm Bürsten-DC-Motoren

• Betriebsdauer: RB-2419-9C (BLDC) | >10.000 Stunden — Bürstenmotoren | <1.000 Stunden
• Leistungsdichte: Hoch (bis 22 W) — Bürstenmotoren | typischerweise geringer
• Drehzahlverhalten: Hohe Drehzahlen (bis 11.113 rpm) — Bürstenmotoren | typ. <6.000 rpm
• Gehäuselänge: Kompakt (19,0 mm) — Bürstenmotoren | typ. >30 mm

Einkaufs-FAQ

• MOQ: Flexibel. Keine Mindestmenge für Musterbestellungen (1–5 Stk.); Kleinserien 100–500 Stk.; Serienproduktion empfohlen ab ≈1.000 Stk.
• Zeichnungen / Datenblatt: PDF-Datenblatt und Umrisszeichnungen verfügbar.
• Verpackung: Industrielle Blister-Trays + verstärkte Außenkartons; palettierte Exportverpackung für größere Bestellungen möglich.

Eigenschaften / Technische Zusammenfassung

• Produktname: RB-2419-9C (Bürstenloser DC-Motor)
• Baugröße: 24 mm
• Gehäuselänge: 19.0 mm (typ.)
• Max. Leistung: bis zu 22.0 W
• Typische Nennspannungen: 12 V und 24 V
• Anpassungsmöglichkeiten: 8–26 V, Abstimmung Drehzahl/Drehmoment, Wellenoptionen, Vormontage (Getriebe, Encoder), EMV-/Geräuschmaßnahmen
