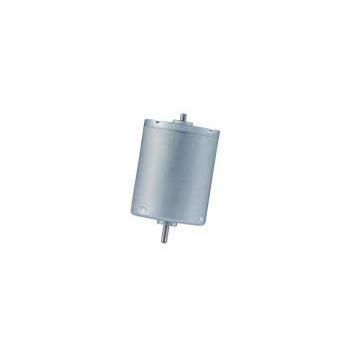

Bürstenloser Motor RB-2430-9C series

BLDC6 V12 V

Produktübersicht
RB-2430-9C ist ein bürstenloser DC-Motor (BLDC) der 24-mm-Klasse mit verlängerter Gehäuselänge von 30,8 mm und Außenläufer-Design. Der längere magnetische Weg und zusätzlicher Wickelraum erhöhen die Drehmomentdichte (Serienmax. bis 76 g·cm) bei kompakter Bauform. Geeignet für präzise, hochbelastete Kleinantriebe in medizinischen und industriellen Geräten.

Wesentliche Fakten für Einkäufer und Konstrukteure

• Produktkategorie: Bürstenlose DC-Motoren (BLDC)
• Modell: RB-2430-9C (Varianten N-01 bis N-04)
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: chirurgische Elektrowerkzeuge, medizinische Zentrifugen, Pumpen, elektrische Ventile, Vakuumpumpen, Geräte für die Körperpflege

Spezifikationsindikatoren

• Durchmesser: 24 mm Klasse
• Gehäuselänge (verlängert): 30,8 mm
• Außenläufer (hohe Trägheit)
• Maximales Drehmoment (Serie): bis zu 76 g·cm

Individualisierung und Beschaffungshinweise
OEM/ODM-Anpassungen möglich für Betriebsspannung, Nenndrehzahl, Drehmomentabstimmung, Wellenform/-länge, Befestigungsbild, Leitungs-/Steckverbindungen, Getriebe/Encoder-Vormontage sowie EMV-/Geräuschziele. Preise und Lieferzeiten werden nach Bestätigung von Anwendung, elektrischen/mechanischen Spezifikationen sowie Stückzahl und Prüfanforderungen angeboten.

Zielanwendungen & Lösungen

• Medizinische Geräte: chirurgische Antriebe, medizinische Zentrifugen, elektronische Blutdruckmessgeräte — bürstenlose Ausführung reduziert EMI und erhöht die Zuverlässigkeit.
• Fluidsteuerung & Kleinantriebe: elektrische Ventile, Vakuumpumpen, Luft-/Wasserpumpen, Massagegeräte — gleichmäßige Leistungsabgabe bei variabler Last.

Technische Spezifikationen
Datenquelle: KWC RB-2430-9C Datenblatt. Tiefgreifende Anpassungen möglich.
Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgang (bei max. Wirkungsgrad)
RB-2430-9C-N-01 | 5.0V - 9.0V | 6.0V | 4800 rpm | 3694 rpm | 34.5 g·cm | 1.31 W
RB-2430-9C-N-02 | 6.0V - 12.0V | 9.0V | 5300 rpm | 4184 rpm | 47.8 g·cm | 2.05 W
RB-2430-9C-N-03 | 9.0V - 16.0V | 12.0V | 8010 rpm | 6800 rpm | 66.7 g·cm | 4.40 W
RB-2430-9C-N-04 | 19.0V - 26.0V | 24.0V | 7800 rpm | 6280 rpm | 76.0 g·cm | 4.90 W

Konstruktionshinweise
Das Außenläufer-Design bietet ein größeres Massenträgheitsmoment und damit stabilere Drehzahl und höheres Drehmoment bei Lastschwankungen. Thermische Grenzen und Einschaltdauer für Dauerbetrieb prüfen.

Qualität & Produktion

• Werksfertigung mit eigenem Werkzeugbau und automatisierter Montage.
• 100% Geräusch- und Stromprüfung; RoHS/REACH-konform.
• Flexible Muster- und Serienfertigungskapazitäten.

Charakteristika / Technische Zusammenfassung

• Modell: RB-2430-9C Serie
• Marke: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Motortyp: Bürstenloser DC-Motor (BLDC), Außenläufer
• Durchmesser: ≈24 mm; Gehäuselänge: 30,8 mm
• Serienmax Drehmoment: bis zu 76 g·cm
• Verfügbare Nennspannungen & Drehzahlen: siehe technische Spezifikationen
• Typische Anwendungen: chirurgische Werkzeuge, medizinische Zentrifugen, Pumpen, elektrische Ventile, Vakuumpumpen, Körperpflegegeräte
• Individualisierbar: Spannung, Drehzahl, Drehmoment, Wellenform/-länge, Montageoptionen, Getriebe/Encoder-Integration, Anschlussleitungen, EMV-/Geräuschoptimierung
